高清下载香蕉视频app苹果

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化高清下載香蕉視頻app蘋果:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于高清下載香蕉視頻app蘋果:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。

一、化學成(cheng)分

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼(gang)的化(hua)學(xue)成(cheng)分(fen)見表5-32。

二(er)、 室溫力(li)學(xue)性能(neng)

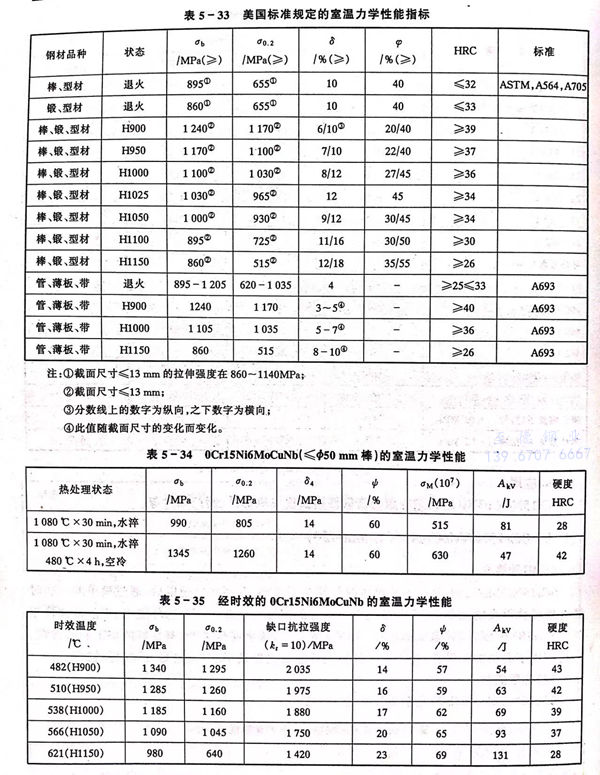

  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼的室(shi)溫力學性能見表5-33至表5-35。

三、高溫(wen)力學性能

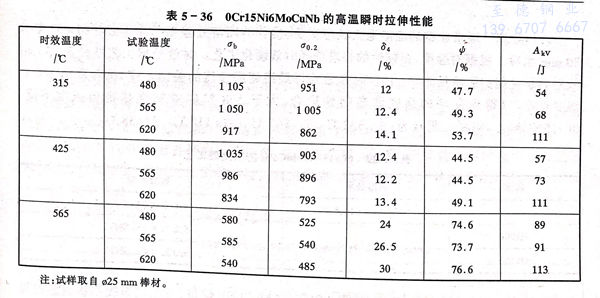

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的高溫力學(xue)性能見表5-36 。

四、耐蝕性

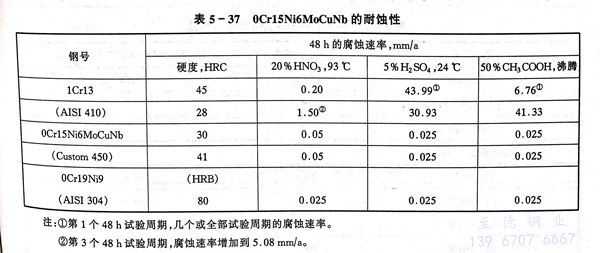

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬氏體不銹鋼，與0Cr19Ni鋼相當（見表5-37）。

五、工藝性(xing)能

  a. 熱加工

   此鋼易于(yu)熱(re)加(jia)(jia)工，加(jia)(jia)工溫度(du)(du)范圍為900～1260℃，為便于(yu)熱(re)加(jia)(jia)工并(bing)獲得細(xi)小晶粒尺寸(cun)，最佳加(jia)(jia)熱(re)溫度(du)(du)為1150～1170℃。

  b. 冷加(jia)工

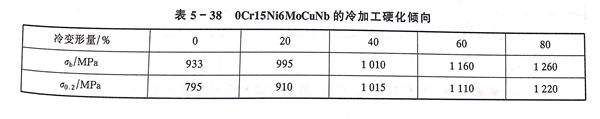

   鋼的冷(leng)加工硬化(hua)傾(qing)向低（見表(biao)5-38），在(zai)不(bu)進行中間(jian)退火的情況(kuang)下(xia)能進行大(da)變形量冷(leng)加工。

  c. 熱處理

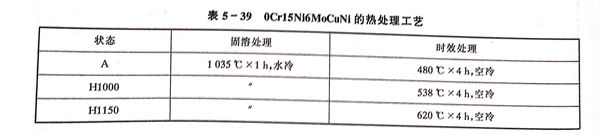

  通常此鋼的(de)(de)固溶退(tui)火狀態(tai)交(jiao)貨(huo)，推薦的(de)(de)固溶處(chu)理(li)工藝(yi)為1024～1052℃×30min水冷(leng)。根據對強度(du)、塑(su)韌性的(de)(de)要求選擇時效(xiao)(xiao)硬化(hua)工藝(yi)。時效(xiao)(xiao)處(chu)理(li)工藝(yi)見(jian)表5-39，時效(xiao)(xiao)對力學性能的(de)(de)影響(xiang)見(jian)圖5-10。時效(xiao)(xiao)是獲(huo)得最終使用性能的(de)(de)關鍵工序，推薦采(cai)用480℃溫度(du)時效(xiao)(xiao)，以(yi)得到良好(hao)的(de)(de)強度(du)和塑(su)韌性配合，大于(yu)538℃時效(xiao)(xiao)韌性提高但(dan)強度(du)下降。0Cr15Ni6MoCuNb的(de)(de)臨界點為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊接

  此鋼焊(han)(han)前不(bu)需預(yu)熱，采用0Cr15Ni6MoCuNb焊(han)(han)材，可(ke)使用焊(han)(han)接不(bu)銹(xiu)鋼各種焊(han)(han)接方法進行(xing)焊(han)(han)接，如要(yao)求達到最佳(jia)耐蝕性，應進行(xing)焊(han)(han)后(hou)固(gu)溶退(tui)火(huo)處理(li)，釬焊(han)(han)溫(wen)度同固(gu)溶處理(li)溫(wen)度，釬焊(han)(han)料可(ke)使用0Cr19Ni9釬焊(han)(han)料。

六、物理性能(neng)

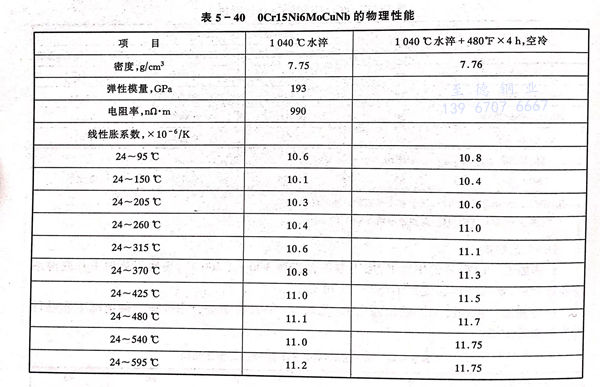

  0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的物理性能見(jian)表5-40。

七、應用

  0Cr15Ni6MoCuNb、Custom 450 不(bu)銹鋼主(zhu)要用(yong)于要求耐(nai)蝕不(bu)銹性(xing)的(de)齒(chi)輪(lun)、彈簧、緊(jin)固件及飛(fei)機和(he)透平部件。
