高清下载香蕉视频app苹果

S46500、Alloy 465、Costom 465

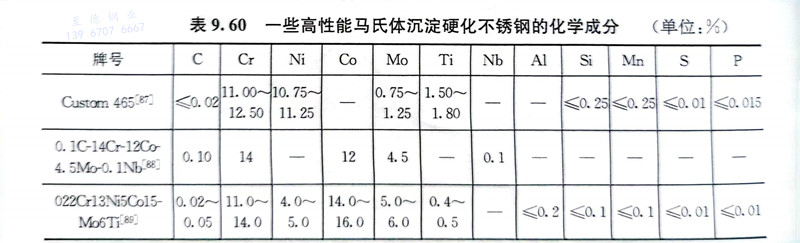

 S46500、Alloy 465、Costom 465 是一種無鈷的馬氏體沉淀硬化不銹鋼，其時效峰值后的抗拉強度可達到1800MPa。Costom 465 不銹鋼具有優異的缺口拉伸強度和斷裂韌性，應力腐蝕抗力也比較好，其性能優于Costom 455和PH13-8Mo鋼。該鋼于1997年取得專利，已用于軍用機的多個重要部件。

S46500、Alloy 465、Costom 465 不銹鋼適宜的鍛(duan)造(zao)溫度區間為1010～1093℃，鍛(duan)后(hou)空冷(leng)(leng)，經固溶處(chu)理可以進行(xing)機械加工(gong)。推薦的Costom 465鋼的固溶溫度為（982±8）℃，保溫一定時(shi)間，然后(hou)快(kuai)冷(leng)(leng)，截面尺寸在(zai)(zai)300mm以下時(shi)可在(zai)(zai)適當的液體介質中冷(leng)(leng)卻(que)，更大(da)尺寸時(shi)宜在(zai)(zai)空氣中快(kuai)冷(leng)(leng)。固處(chu)理后(hou)應在(zai)(zai)24h內進行(xing)-73℃冷(leng)(leng)處(chu)理，保持8h，然后(hou)升至(zhi)室溫。

 為獲(huo)得最佳的切削加工(gong)性能，經上述(shu)處(chu)(chu)理(li)后(hou)再加熱至（760±8）℃保溫2h，空(kong)冷，再加熱至（620±8）℃保溫4h，空(kong)冷，此工(gong)藝被稱之為H1150M狀態。加工(gong)后(hou)的部件應重新(xin)在982℃進行固溶處(chu)(chu)理(li)和(he)-73℃冷處(chu)(chu)理(li)。該鋼的焊接性能良好。

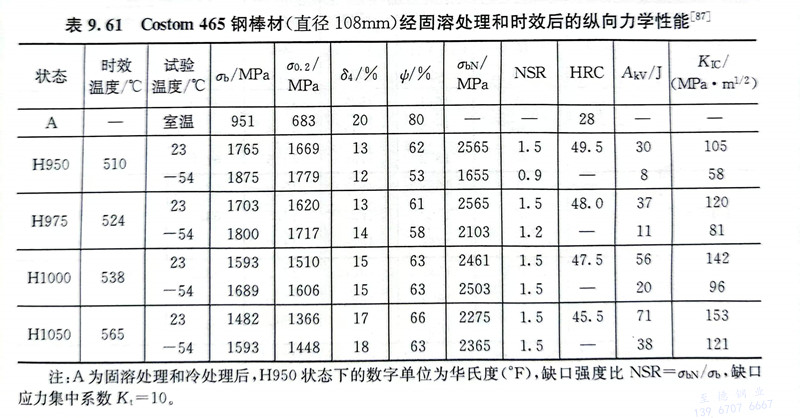

S46500、Alloy 465、Costom 465 不銹鋼(gang)經(jing)上述處(chu)理后(hou)應進(jin)行(xing)時(shi)效，可(ke)在(zai)480～620℃進(jin)行(xing)，保溫4～8h，然后(hou)空冷或在(zai)適當的(de)(de)介(jie)質中冷卻(que)。該鋼(gang)經(jing)480℃時(shi)效后(hou)可(ke)以得到(dao)最高的(de)(de)強度(du)，但韌(ren)性(xing)較(jiao)低，適宜的(de)(de)時(shi)效溫度(du)應選擇在(zai)510℃以上，可(ke)以得到(dao)良好的(de)(de)綜合力學性(xing)能。表(biao)9.61為(wei)Costom 465鋼(gang)棒材經(jing)固溶處(chu)理和時(shi)效后(hou)的(de)(de)縱向力學性(xing)能。

 將S46500、Alloy 465、Costom 465不(bu)銹鋼(gang)(gang)經980℃固(gu)溶處(chu)理(li)和在(zai)-73℃冷處(chu)理(li)8h后，再進行不(bu)同溫(wen)(wen)(wen)度下保(bao)溫(wen)(wen)(wen)4h的(de)(de)(de)時效處(chu)理(li)，研究其(qi)組織的(de)(de)(de)變化和性(xing)能的(de)(de)(de)關系(xi)。當時效溫(wen)(wen)(wen)度高(gao)(gao)于300℃時，Costom 465 鋼(gang)(gang)強(qiang)度隨溫(wen)(wen)(wen)度的(de)(de)(de)升高(gao)(gao)而迅(xun)速提高(gao)(gao)，495℃時達(da)到峰值強(qiang)度，時效溫(wen)(wen)(wen)度超過(guo)495℃后，發生過(guo)時效。Costom 465鋼(gang)(gang)在(zai)時效過(guo)程中(zhong)，其(qi)塑(su)性(xing)和沖擊(ji)韌性(xing)的(de)(de)(de)谷值出(chu)現在(zai)450℃時效時，時效溫(wen)(wen)(wen)度超過(guo)450℃后，鋼(gang)(gang)的(de)(de)(de)塑(su)性(xing)和韌性(xing)迅(xun)速提高(gao)(gao)。

S46500、Alloy 465、Costom 465 不銹鋼在溫度范圍200～300℃時效，鋼中的少量殘余奧氏體（約5％）未發生變化，時效溫度在400℃左右時，鋼中開始出現逆轉變奧氏體。在400～590℃時效，鋼中奧氏體含量呈上升趨勢，時效溫度為510℃時，鋼中的奧氏體含量為10％左右。時效溫度在590℃時，鋼中已形成的逆轉變奧氏體已不穩定，時效后降至室溫時，部分逆轉變奧氏體又轉變成馬氏體。Costom 465鋼在時效過程中出現硬化峰則與析出相的特性有關。研究表明，基體的析出相為針狀的具有六方晶體結構Ni₃Ti相，析出時與母相馬氏體存在共格或半共格關系，使鋼得到有效的強化。在高于510℃時效時，析出相逐漸聚集，540℃時效時析出相直徑小于20nm，而590℃時效時已長大到約70nm。

 綜上所述，510℃時效后，可(ke)以(yi)獲得(de)高(gao)的(de)(de)強(qiang)度(du)，而同時逆轉變奧氏體(ti)的(de)(de)形成可(ke)使鋼具有比較高(gao)的(de)(de)韌性。

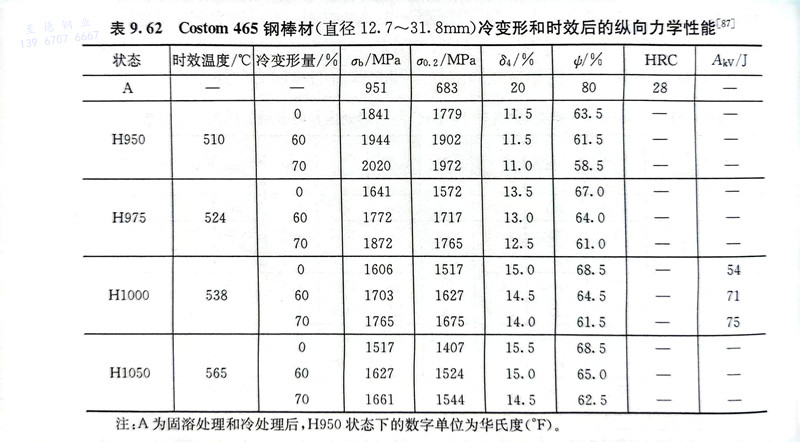

 S46500、Alloy 465、Costom 465 不(bu)銹鋼經固溶處(chu)理后(hou)，其強度較(jiao)低，可以(yi)直(zhi)接進(jin)行冷變(bian)形(xing)，冷變(bian)形(xing)量(liang)可達70％，然后(hou)進(jin)行時效處(chu)理，可以(yi)得到高的強度（表9.62）。
