高清下载香蕉视频app苹果

07Cr17Ni7Al、17-7PH、0Cr17Ni7Al

  07Cr17Ni7Al、17-7PH 不銹鋼是一種半奧氏體(ti)高清下載香蕉視頻app蘋果:沉淀硬化不銹鋼。此(ci)鋼具(ju)有良好冶金和制造加(jia)工工藝性能。由于(yu)鋼的成分接近于(yu)18-8型高清下載香蕉視頻app蘋果:奧氏體不銹鋼，因此(ci)在固溶(rong)狀態(tai)下仍(reng)保留奧氏體(ti)組(zu)(zu)織，便(bian)于加工成形(xing)，此(ci)時(shi)的(de)組(zu)(zu)織處于亞穩定狀態(tai)，隨后(hou)經調(diao)整處理和(he)時(shi)效可(ke)獲得所需強度和(he)韌性，其強度水平可(ke)達1600MPa。鋼中(zhong)含(han)(han)有(you)(you)17％Cr并含(han)(han)有(you)(you)大量(liang)的(de)Ni，使其具有(you)(you)足夠(gou)的(de)耐蝕性和(he)不(bu)銹性，大體(ti)上(shang)相當和(he)接近于18-8型高清下載香蕉視頻app蘋果:不銹鋼的水平(ping)。(0Cr17Ni7Al) 17-7PH 不(bu)(bu)銹鋼可用于(yu)350℃以下長期工作(zuo)的不(bu)(bu)銹鋼結構件、容器、管道、彈(dan)簧、膜片等。鑒于(yu)該(gai)鋼熱處理工藝復(fu)雜，在全世界范圍內有被馬氏體時效(xiao)不(bu)(bu)銹鋼取代的趨勢(shi)，但目(mu)前仍具有廣泛應用的領域。

 舊國標：0Cr17Ni7Al   新國標：07Cr17Ni7Al  美標：S17700、631、17-7PH

一、化學成分

 07Cr17Ni7Al、17-7PH 不銹鋼的化(hua)學成(cheng)分見表5-66。

二、室溫力學性(xing)能

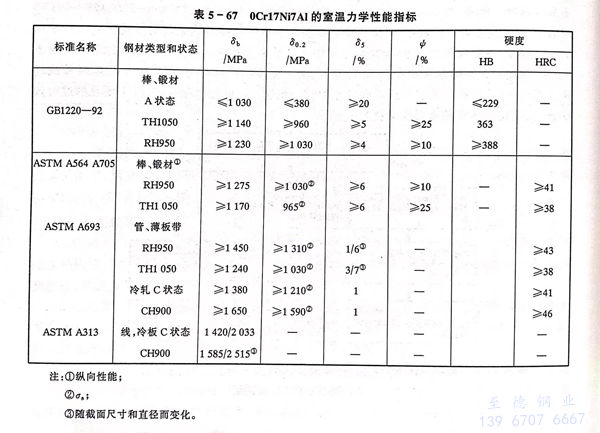

  不(bu)同標準所(suo)規定的 07Cr17Ni7Al、17-7PH 不(bu)銹鋼的室溫(wen)力學性能標準見表5-67。

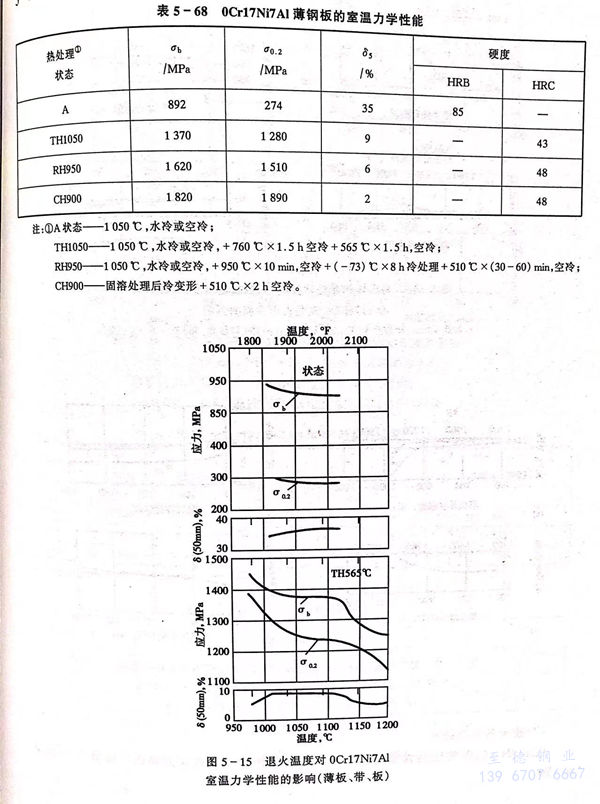

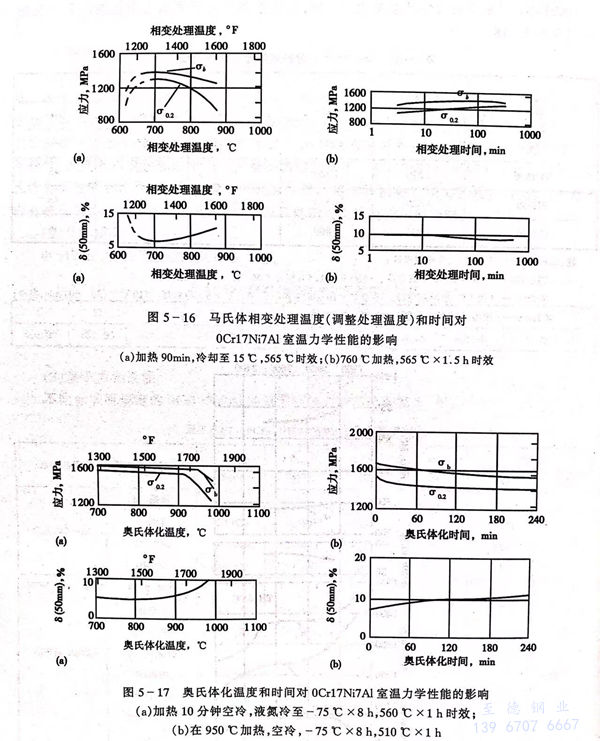

  07Cr17Ni7Al、17-7PH 不銹鋼的室(shi)溫力學性(xing)(xing)能見表 5-68，熱處(chu)理(li)制度對其室(shi)溫力學性(xing)(xing)能的影響見圖 5-15至5-18 。

三、疲勞和斷裂韌性

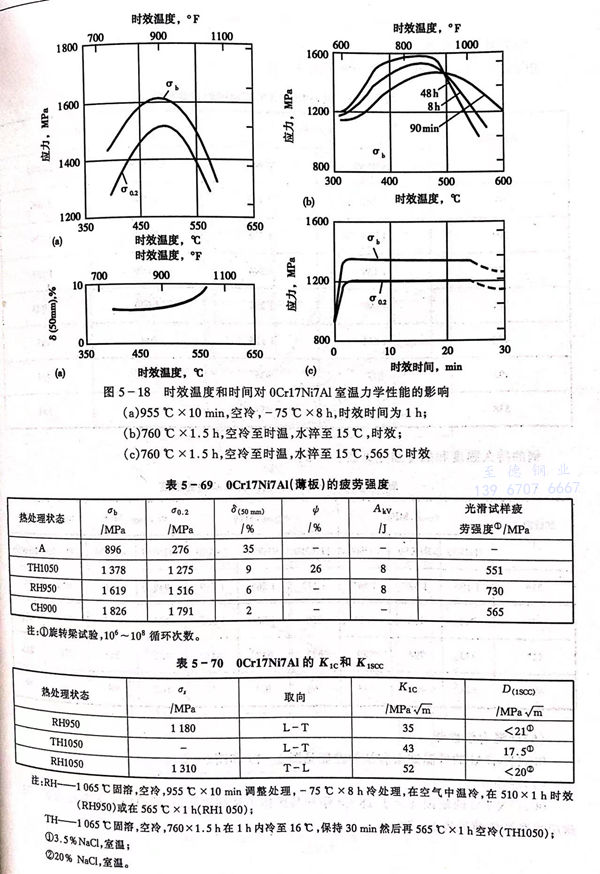

  07Cr17Ni7Al、17-7PH 不銹鋼的(de)疲勞性能見(jian)表5-69。斷裂韌性和應力腐蝕門檻值見(jian)表5-70。

四、高(gao)溫力學性能

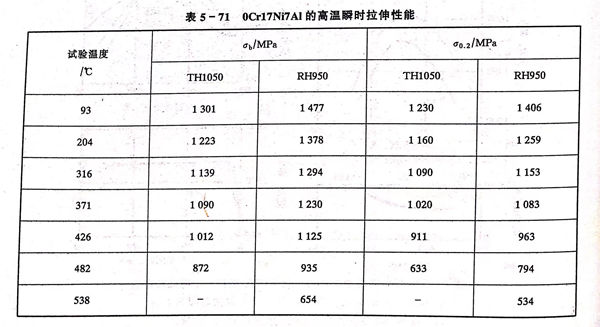

 07Cr17Ni7Al、17-7PH 不銹鋼(gang)高溫瞬時拉伸性能見表(biao) 5-71 。

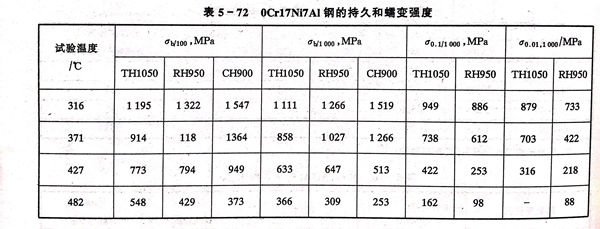

 鋼的持久強度和蠕變強度見表 5-72 。

五、低溫力學(xue)性能

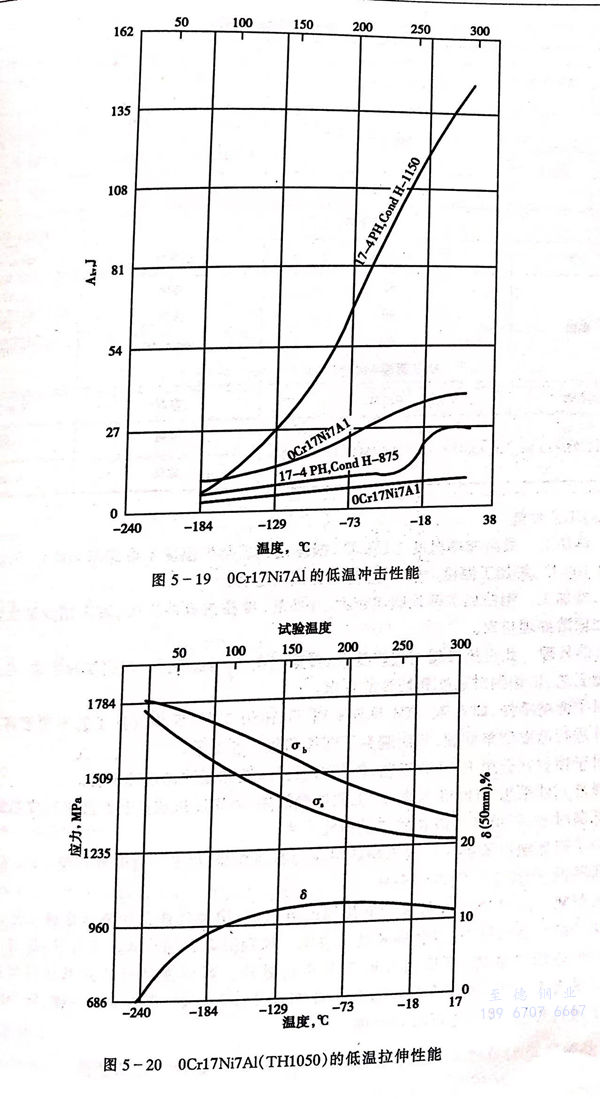

 07Cr17Ni7Al、17-7PH 不銹(xiu)鋼的低溫沖(chong)擊和拉伸性(xing)能見(jian)圖5-19和圖5-20。

六、耐蝕性

  07Cr17Ni7Al、17-7PH 不銹鋼(gang)(gang)的耐(nai)蝕性介于18-8鋼(gang)(gang)和馬氏(shi)體不銹鋼(gang)(gang)之間(jian)，一些耐(nai)蝕性數據(ju)見表(biao)5-73，耐(nai)應力腐蝕性能見表(biao)5-70。

七、工藝性能

 a. 熱加工

   最高加熱(re)溫(wen)(wen)(wen)度(du)1150℃，鋼坯或鋼錠裝(zhuang)爐溫(wen)(wen)(wen)度(du)不應高于600℃，開始熱(re)加工溫(wen)(wen)(wen)度(du)1100℃，終加工溫(wen)(wen)(wen)度(du)≥950℃，冷(leng)卻(que)方式(shi)為空冷(leng)。

 b. 冷加(jia)工

 07Cr17Ni7Al、17-7PH 不銹鋼的加工(gong)硬化傾向(xiang)較大，在(zai)冷軋、冷拉拔或沖壓時，宜采用少(shao)道(dao)次(ci)大變形量并(bing)增加固溶處理道(dao)次(ci)。

 c. 熱(re)處理(li)

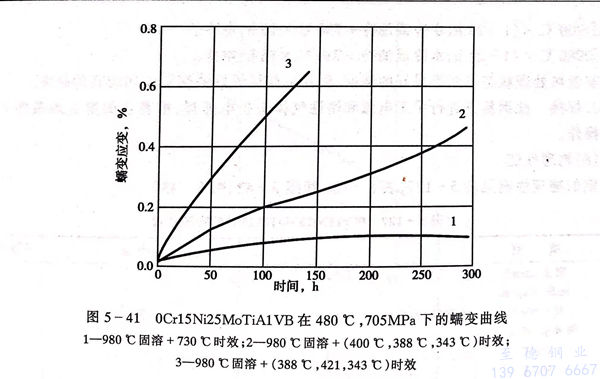

  此(ci)鋼(gang)熱處理工(gong)藝較復雜，可參照圖5-41執行。根(gen)據實際(ji)需求(qiu)(qiu)，可靈活選擇熱處理工(gong)藝，以(yi)達到對強(qiang)度和韌性(xing)的要(yao)求(qiu)(qiu)。

  對(dui)于薄壁零(ling)件(jian)(jian)，如殼體、筒體等宜采用TH1050工(gong)藝，因為(wei)這種工(gong)藝不需要將已成形(xing)的零(ling)部件(jian)(jian)進(jin)行(xing)高溫(wen)調(diao)整處(chu)理(li)，從而避免了部件(jian)(jian)的氧化和變形(xing)。

  對(dui)于(yu)棒材宜選用RH950工藝，使其可獲得強度(du)和韌性的最佳配合。

  彈性元件采(cai)用(yong)CH900為宜，此工(gong)藝(yi)比較(jiao)簡單，利(li)用(yong)冷拔或冷扎產(chan)(chan)品進行成形加工(gong)，而后進行低溫時效，即可獲得滿意(yi)的產(chan)(chan)品性能水(shui)平。

  為了降低缺口敏感性和改善鋼(gang)的耐應力腐蝕性能，可采用過時效處理工藝，盡(jin)管強度水平有所降低，但綜(zong)合性能得到提高。

 d. 焊接

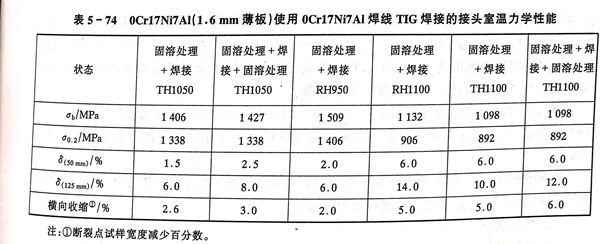

 07Cr17Ni7Al、17-7PH 不銹鋼(gang)可進(jin)行(xing)(xing)電(dian)弧焊(han)(han)(han)(han)(han)或電(dian)阻焊(han)(han)(han)(han)(han)，惰性氣(qi)體保護焊(han)(han)(han)(han)(han)是(shi)最佳工藝方法，可避免(mian)氧化和減少(shao)鋁(lv)的燒損，以利提高(gao)接頭效率。該鋼(gang)通常在(zai)固溶(rong)(rong)狀態下焊(han)(han)(han)(han)(han)接，焊(han)(han)(han)(han)(han)前不必預熱，但焊(han)(han)(han)(han)(han)后(hou)最好固溶(rong)(rong)處理(li)，而后(hou)按實際需求進(jin)行(xing)(xing)處理(li)。焊(han)(han)(han)(han)(han)縫強度可達到基體強度的94％～100％（見表(biao)5-74），充(chong)填金屬同母(mu)材。此鋼(gang)亦可進(jin)行(xing)(xing)釬焊(han)(han)(han)(han)(han)，焊(han)(han)(han)(han)(han)料為銀一鋰，在(zai)900～940℃氬氣(qi)下進(jin)行(xing)(xing)焊(han)(han)(han)(han)(han)接，焊(han)(han)(han)(han)(han)后(hou)進(jin)行(xing)(xing)時效處理(li)。

八(ba)、物理性(xing)能

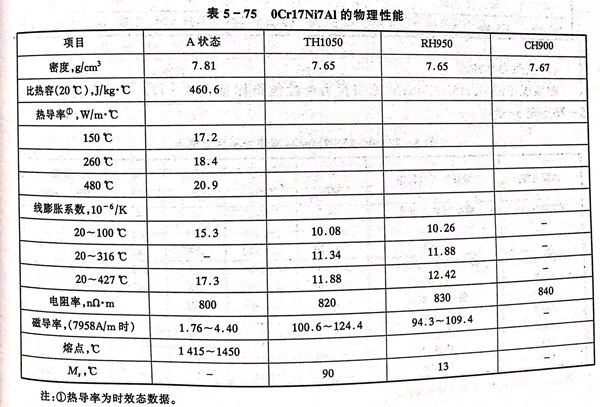

 07Cr17Ni7Al、17-7PH 不銹(xiu)鋼(gang)的物理性能見表 5-75 。

九(jiu)、應用

  在航空工業(ye)中用于(yu)中溫承力件，發動(dong)機(ji)反(fan)推(tui)裝置構件，閥膜(mo)及不(bu)銹彈性元(yuan)件。此外(wai)在國外(wai)廣泛應用航空薄壁結構件、各種容器、導(dao)管、閥膜(mo)、船軸(zhou)(zhou)及壓(ya)氣(qi)機(ji)盤。在其他領(ling)域主要用于(yu)不(bu)銹、耐蝕高強(qiang)度結構件，容器，軸(zhou)(zhou)類，彈簧(huang)等。
