高清下载香蕉视频app苹果

06Cr19Ni10 (304)

 （06Cr19Ni10）304不銹(xiu)鋼是奧氏體不銹鋼，是在最初發明的18-8型奧氏體不銹鋼的基礎上發展演變的鋼種，該鋼是不銹鋼的主體鋼種，其產量約占不銹鋼總產量的30%以上。由于此鋼具有奧氏體結構，它不可能通過熱處理手段予以強化，只能采用冷變形方式達到提高強度的目的。鋼的奧氏體結構賦予它良好的冷、熱加工性能、無磁性和好的低溫性能。304不銹鋼的薄截面尺寸的焊接件具有足夠的耐晶間腐蝕能力，在氧化性酸中具有優良的耐蝕性，在堿溶液和大部分有機酸和無機酸以及大氣、水蒸汽中耐蝕性宜佳。

 （06Cr19Ni10）304不銹(xiu)(xiu)鋼(gang)的良好性(xing)能，使(shi)其成為應用(yong)量(liang)最(zui)大，使(shi)用(yong)范圍最(zui)廣的不銹(xiu)(xiu)鋼(gang)牌號，此鋼(gang)適(shi)合于(yu)制(zhi)造(zao)深沖(chong)成型(xing)的部件(jian)以及輸送腐蝕介質管(guan)道(dao)、容器，結構件(jian)等，304不銹(xiu)(xiu)鋼(gang)也可用(yong)于(yu)制(zhi)造(zao)無磁、低溫設備和部件(jian)。

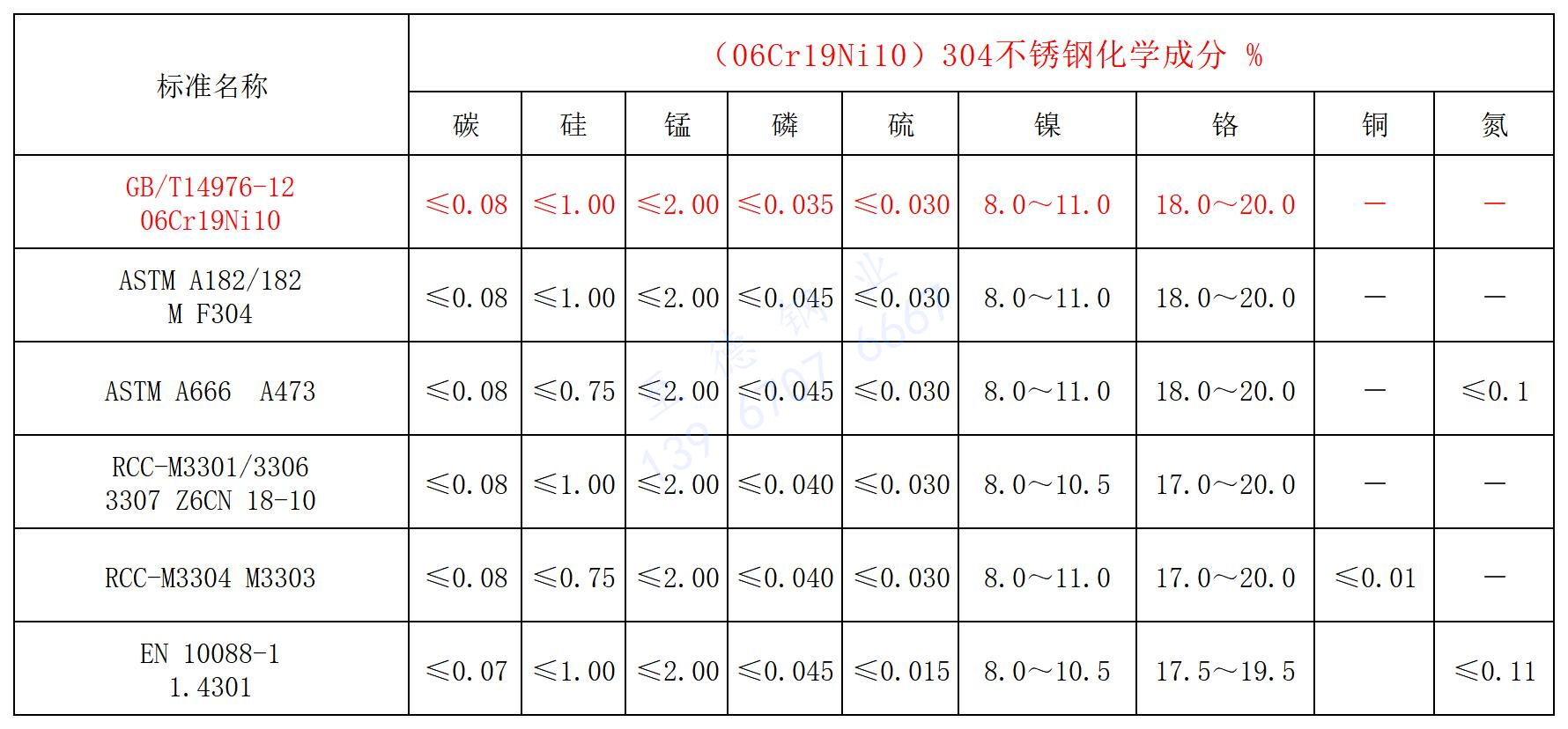

一、化學成分

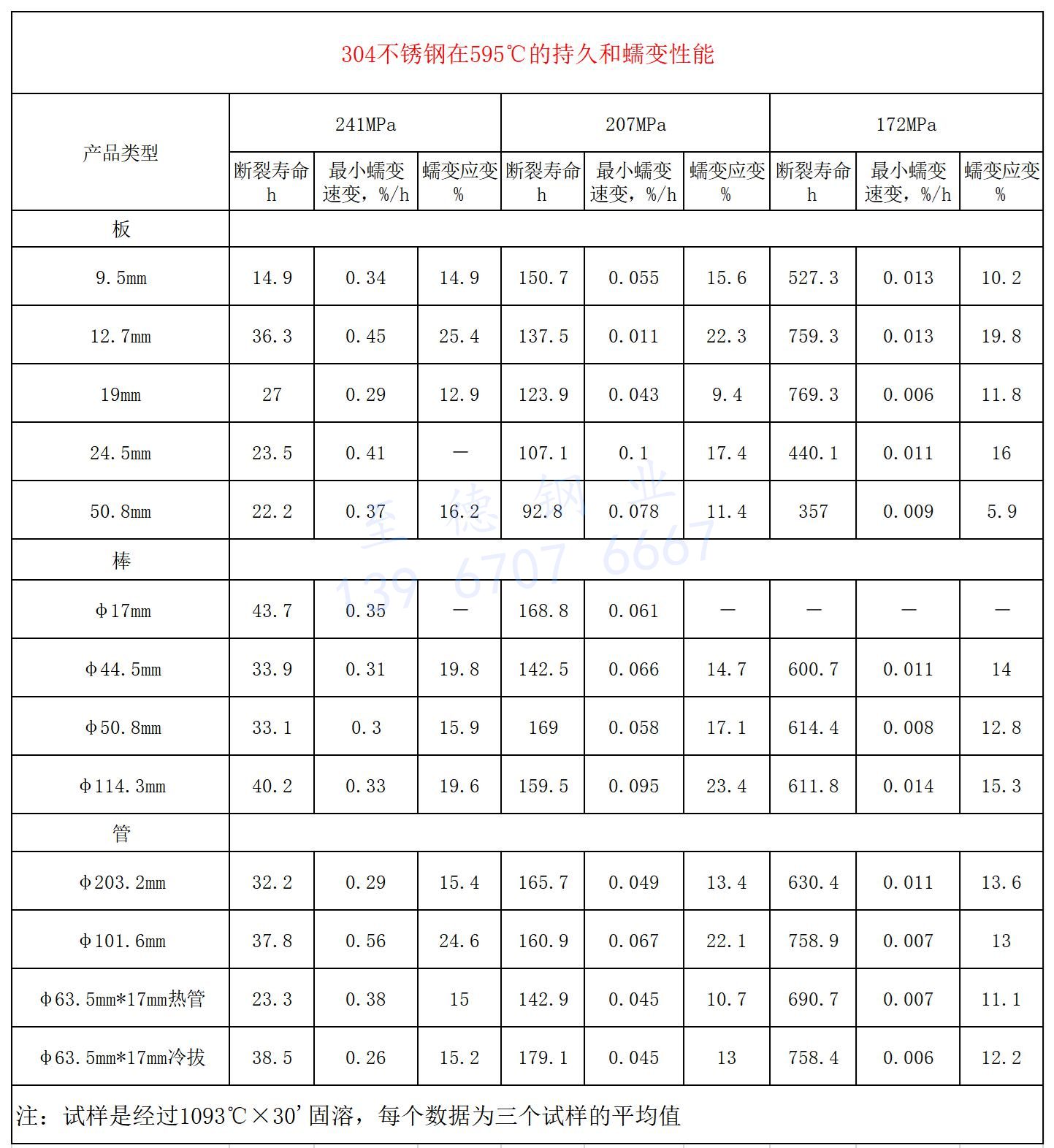

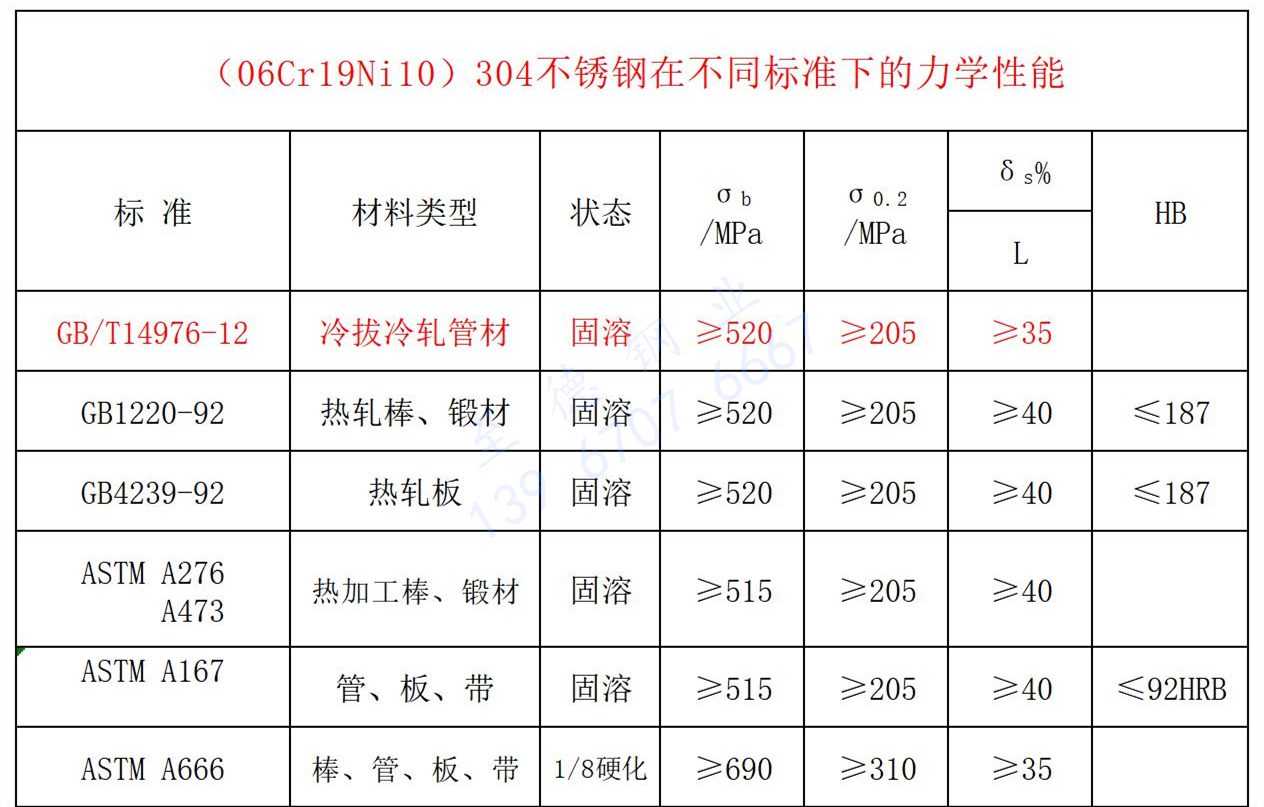

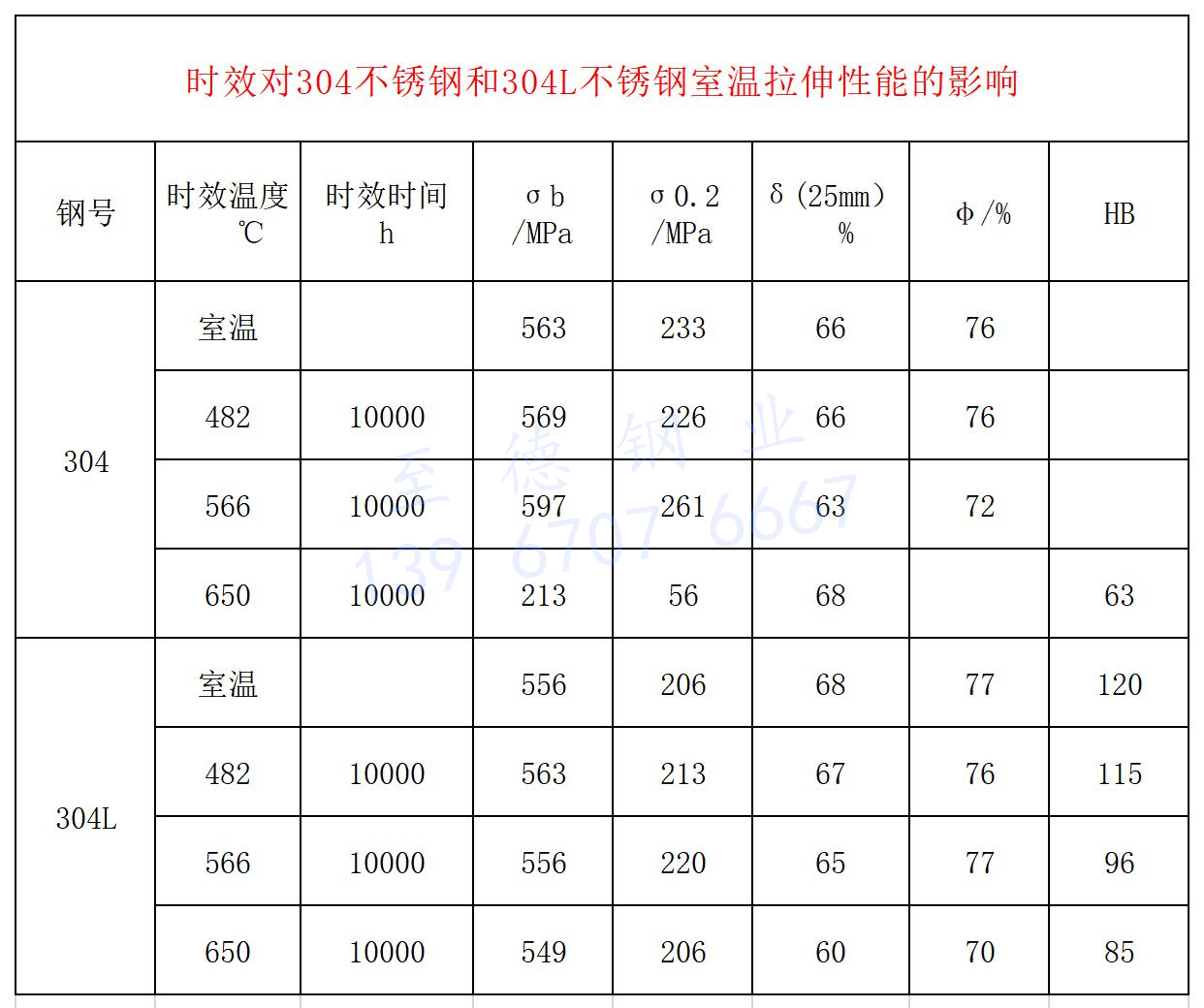

二、力(li)學(xue)性能

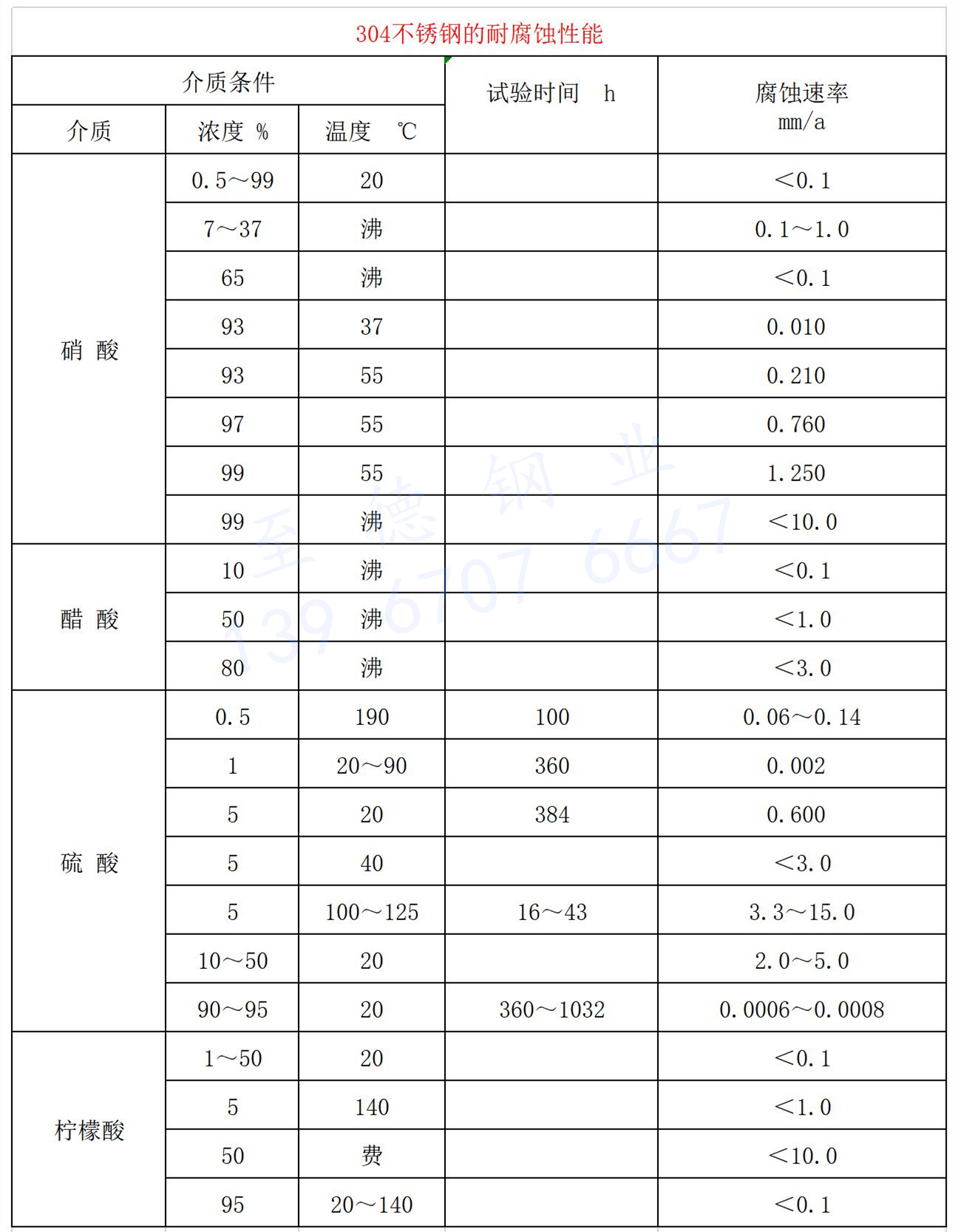

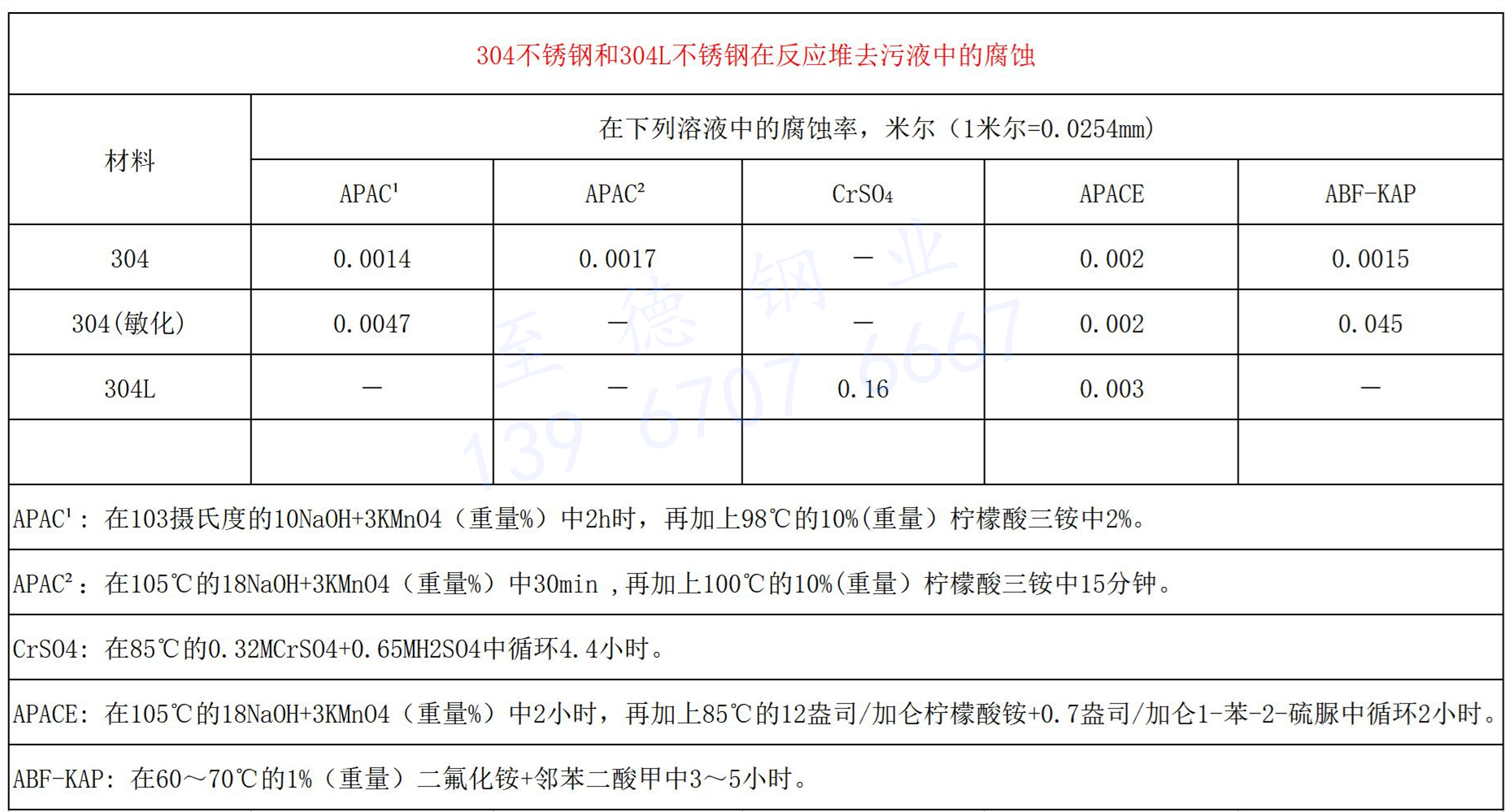

三(san)、耐腐(fu)蝕性能(neng)

a. 應力腐蝕  304和304L不(bu)銹鋼在(zai)高濃(nong)氯化物中耐應(ying)(ying)力(li)腐蝕(shi)(shi)破裂(lie)性能(neng)(neng)不(bu)佳(jia)。在(zai)熱水(shui)和高溫水(shui)中具(ju)有工程意義的耐應(ying)(ying)力(li)腐蝕(shi)(shi)破裂(lie)性能(neng)(neng)，但其性能(neng)(neng)受(shou)鋼的組(zu)織(zhi)狀態(tai)、合金成分、介質條件的變(bian)化以及(ji)應(ying)(ying)力(li)狀態(tai)所制(zhi)約。

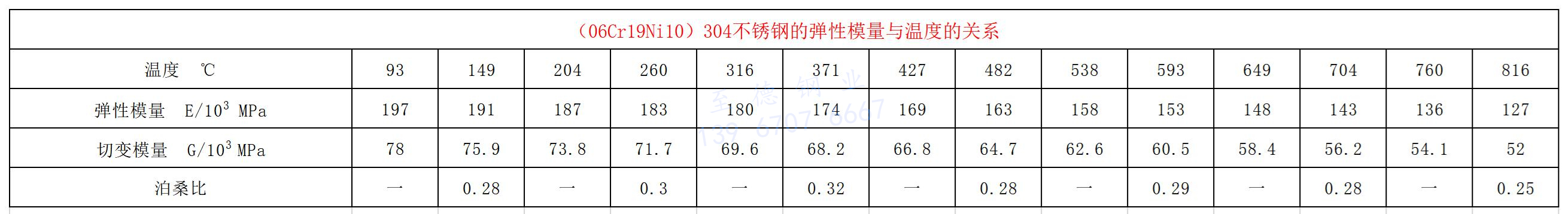

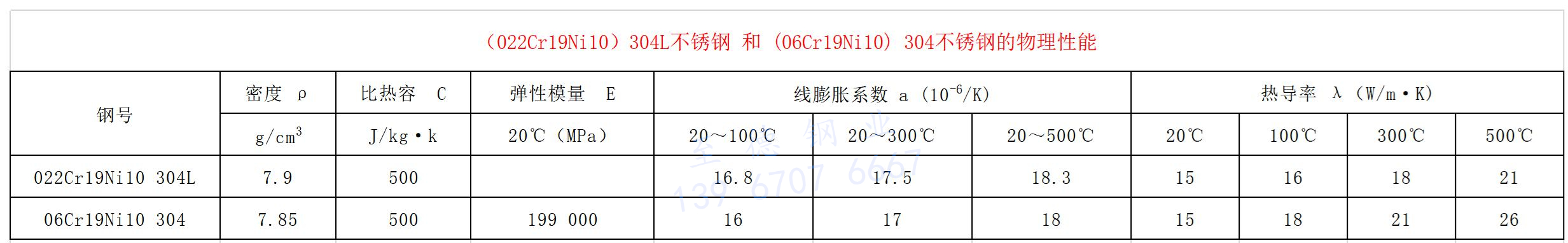

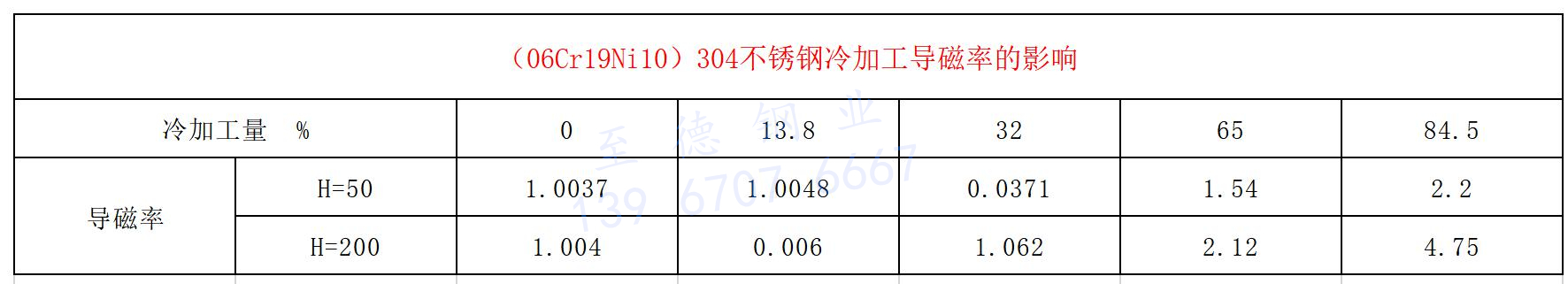

四、物理性能

五、工藝性能(neng)：

（06Cr19Ni10）304不銹鋼均具(ju)有良好的冷、熱加(jia)工(gong)(gong)(gong)(gong)工(gong)(gong)(gong)(gong)藝性能，可采用(yong)通(tong)用(yong)的各種熱、冷加(jia)工(gong)(gong)(gong)(gong)工(gong)(gong)(gong)(gong)藝生(sheng)產鍛材(cai)、棒材(cai)、線材(cai)、板(ban)材(cai)、帶材(cai)絲材(cai)等冶金產品，熱加(jia)工(gong)(gong)(gong)(gong)溫度(du)范圍900-1180℃。冷加(jia)工(gong)(gong)(gong)(gong)較易，無特殊困難，由于兩種鋼易于冷加(jia)硬化，當(dang)冷變(bian)形量過大(da)時，須進行中(zhong)間退火處理，以利于進一步加(jia)工(gong)(gong)(gong)(gong)。

a. 熱(re)處理(li)工藝

 （06Cr19Ni10）304不銹鋼的固溶處理溫度為1080～1100℃ ，304L不銹鋼則為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時間后進行水冷。經固溶處理后鋼的組織為奧氏體組織，有時也存在少量的鐵素體。

 b. 焊接

 （06Cr19Ni10）304不銹鋼可采用通用的方法進行焊接。手工電弧焊時，含碳0.04～0.06%的薄截面尺寸的0Cr18Ni9可采用奧022焊條，焊后可不產生晶間腐蝕傾向，對于厚截面尺寸欲保持焊后的耐晶間腐蝕性能，需進行焊后熱處理，若不能進行熱處理，應改用304L不銹鋼或穩定化型的奧氏體不銹鋼。304L不銹鋼的含碳為奧002焊條。

 c. 冷(leng)成(cheng)型性能

  （06Cr19Ni10）304不銹鋼薄板在應用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術指標。影響304不銹鋼的冷成型因素較多，也很復雜，就其金屬學因素主要是鋼的成分，即鉻當量和鎳當量比，其常規的拉伸性能中的延伸率就是一重要的表征指標。為了獲得良好的冷成型性能，應控制鋼中的鉻當量和鎳當量的比值處于一個恰當的范圍。

六、材料應(ying)用

（06Cr19Ni10）304不銹(xiu)鋼(gang)廣(guang)泛應(ying)用于(yu)化工(gong)、石化、核工(gong)業、輕(qing)工(gong)、紡織等工(gong)業中(zhong)。在(zai)核工(gong)業反(fan)應(ying)堆工(gong)程中(zhong)，0Cr18Ni9是(shi)早期沸水(shui)核反(fan)應(ying)堆的主要(yao)結構材料，主要(yao)用于(yu)歧(qi)管(guan)(guan)、旁通(tong)管(guan)(guan)道(dao)及支撐件(jian)，由于(yu)曾(ceng)出(chu)現IGSCC（晶相應(ying)力腐蝕），近年來已(yi)由核級022Cr19Ni10所取代。在(zai)壓(ya)水(shui)核反(fan)應(ying)堆中(zhong)304和304L不銹(xiu)鋼(gang)主要(yao)用于(yu)1.2.3級設(she)備用不習慣(guan)鍛(duan)件(jian)或沖壓(ya)件(jian)，熱交換器無縫管(guan)(guan)，輔(fu)助管(guan)(guan)道(dao)，冷卻劑系統管(guan)(guan)路等。對(dui)于(yu)截面尺寸大，且要(yao)求焊接的部件(jian)，應(ying)選用超低碳0000Cr19Ni10不銹(xiu)鋼(gang)。對(dui)于(yu)制造(zao)堆內構件(jian)的產品，應(ying)對(dui)鋼(gang)中(zhong)的鈷、硼(peng)作出(chu)明(ming)確(que)的規定。
