高清下载香蕉视频app苹果

00Cr18Mo2Ti、高純Cr18Mo2Ti

 00Cr18Mo2Ti，高純Cr18Mo2Ti 高清下載香蕉視頻app蘋果:不銹鋼是極低碳、氮的(de)純高清下載香蕉視頻app蘋果:鐵素體不銹鋼，此(ci)鋼有較(jiao)好(hao)的耐高清下載香蕉視頻app蘋果:應力腐蝕破裂性能，還有著類(lei)似于（0Cr18Ni12Mo2）高清下載香蕉視頻app蘋果:316不銹鋼的耐蝕(shi)性(xing)，有著(zhu)較高的屈服強度、良好(hao)焊接(jie)性(xing)能(neng)和良好(hao)的成(cheng)形性(xing)能(neng)。

一(yi)、化學成分

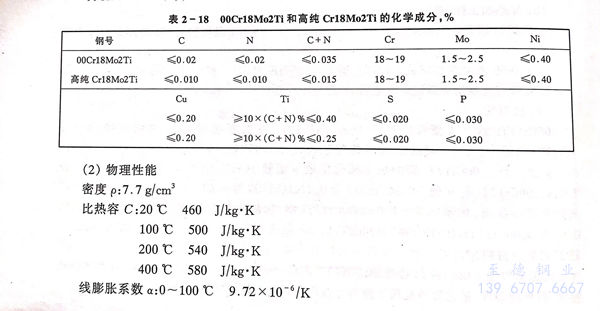

00Cr18Mo2Ti和高(gao)純Cr18Mo2Ti 不(bu)銹鋼的化學成分見表2-18。

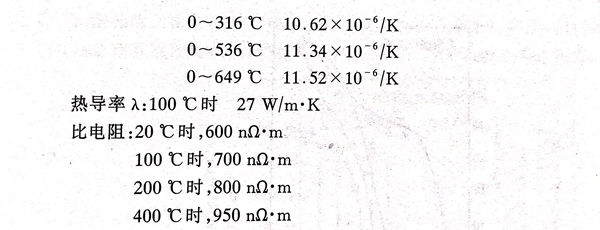

三、力(li)學性能(neng)

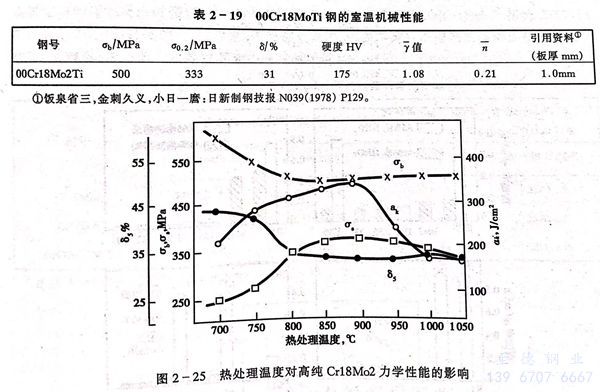

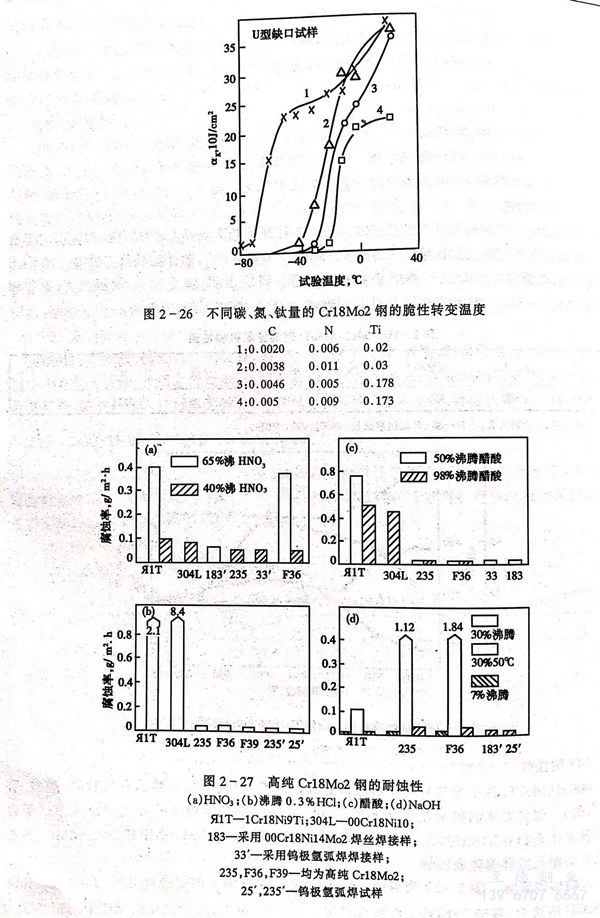

 00Cr18Mo2Ti不(bu)銹鋼(gang)(gang)的(de)力(li)學性能見(jian)(jian)表(biao)2-19。熱處理工藝對(dui)高純(chun)(chun)(chun)Cr18Mo2Ti不(bu)銹鋼(gang)(gang)室溫(wen)(wen)力(li)學性能的(de)影響見(jian)(jian)圖(tu)(tu)2-25。從圖(tu)(tu)可看出高純(chun)(chun)(chun)Cr18Mo2Ti不(bu)銹鋼(gang)(gang)的(de)塑性、韌性均較好。圖(tu)(tu)2-26示出不(bu)同碳氮、鈦量(liang)的(de)Cr18Mo2Ti不(bu)銹鋼(gang)(gang)的(de)脆變轉變溫(wen)(wen)度(du)。研究表(biao)明，就(jiu)≤4mm薄板而(er)言，若控制適當，高純(chun)(chun)(chun)Cr18Mo2不(bu)銹鋼(gang)(gang)的(de)脆性轉變溫(wen)(wen)度(du)一般在(zai)-20～-60℃范圍內波(bo)動。

四、耐蝕性(xing)

 00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不(bu)銹鋼(gang)、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。

a. 耐均勻腐蝕

  圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO₃和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。

b. 耐孔蝕

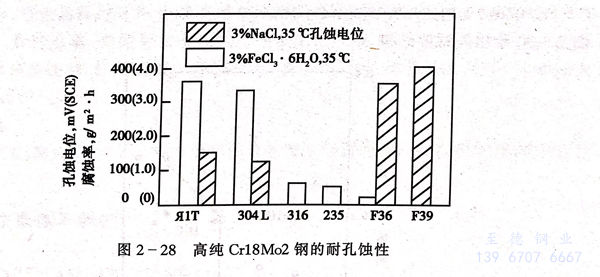

  在3％NaCl和3％FeCl₃,6H₂O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不(bu)銹鋼、321不(bu)銹鋼好，與316不銹鋼相當（見圖2-28）。

c．耐應力腐蝕破(po)裂(lie)性(xing)

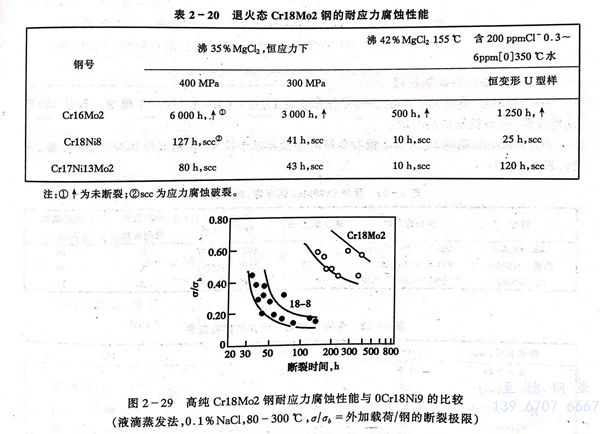

  00Cr18Mo2Ti，高純Cr18Mo2Ti鋼，Ni＋Cu≤0.5時，一般不產生氯化物的(de)(de)應力腐(fu)蝕破裂（表2-20和圖2-29）。但需要指(zhi)出，00Cr18Mo2，高純Cr18Mo2中過高的(de)(de)Ni，Cu，過高的(de)(de)C，N含量，遭(zao)受敏化處理(li)（例如焊接(jie)），不適當的(de)(de)冷加工(gong)以及過高的(de)(de)載荷(he)（或殘余(yu)）應力等均可導致其應力腐(fu)蝕的(de)(de)出現。

d. 耐晶(jing)間腐蝕

  鐵素體不(bu)銹鋼(gang)的晶(jing)間腐蝕敏感性較高。因此(ci)，當00Cr18Mo2、高純 Cr18Mo2 鋼(gang)中C＋N≥100ppm時(shi)，為(wei)了防止晶(jing)間腐蝕也必(bi)須加入穩定的元(yuan)素Ti和（或）Nb。

  C＋N＜0.017％時，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

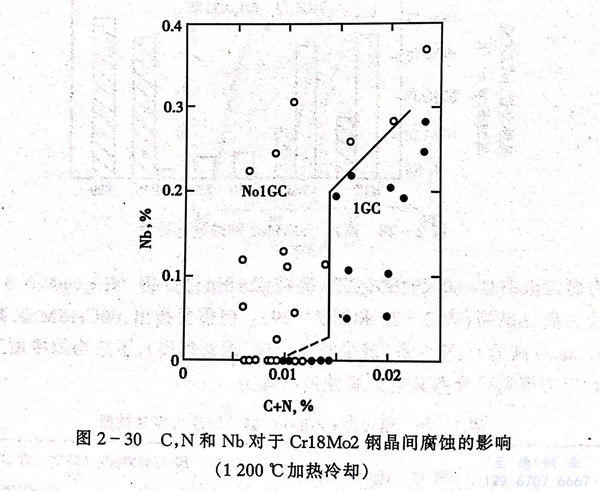

圖2-30示出此試驗(yan)結(jie)果。

五、冷熱加(jia)工性和熱處理

  00Cr18Mo2、高純Cr18Mo2 不銹鋼(gang)開始鍛壓溫度為1038～1204℃；終加工(gong)溫度一般是760℃或稍高些，應該控制細晶粒度。

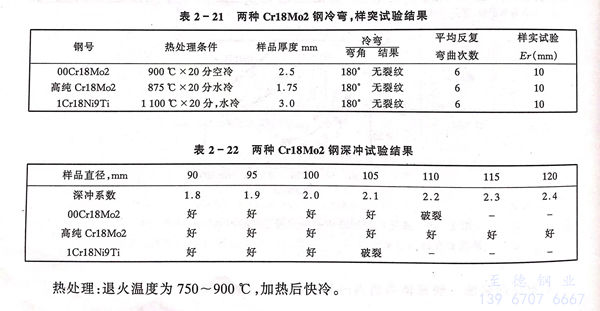

  00Cr18Mo2，高純Cr18Mo2鋼有良(liang)好(hao)的塑性并(bing)適于拉伸、軋制成(cheng)形和(he)沖壓制造（表2-21，表2-22）。

  熱(re)處理：退火溫度為750~900℃，加熱(re)后快冷。

六、焊接性(xing)能(neng)

  00Cr18Mo2，高純Cr18Mo2可用普通不銹鋼采用的各種方(fang)法進行焊(han)接。焊(han)接時(shi)輸(shu)入的熱量應盡量小(xiao)，避免晶粒過分長大，影響焊(han)縫和熱影響區的強度。為避免焊(han)接時(shi)熱金(jin)屬與空氣(qi)(qi)接觸(chu)，電(dian)弧、焊(han)縫金(jin)屬、焊(han)縫背面惰性氣(qi)(qi)體保(bao)護非常重要，因為氮化鉻(ge)的形(xing)成(cheng)會降低耐(nai)蝕性。此(ci)鋼焊(han)接還應注(zhu)意，焊(han)接前整個清潔焊(han)縫，減小(xiao)氣(qi)(qi)孔(kong)的出現，MMA焊(han)時(shi)，焊(han)條充分干(gan)燥，使用適宜保(bao)護氣(qi)(qi)體。

七、應(ying)用

  00Cr18Mo2，高純(chun)Cr18Mo2不銹鋼主要用作食品加工設備，熱交換器(qi)，熱水(shui)罐和太陽能收集面板等。
