高清下载香蕉视频app苹果

00Cr25Ni4Mo4Ti、S44635

（00Cr25Ni4Mo4Ti）S44635 不銹鋼是以Ti穩定化的超低(di)碳、氮的高鉻鉬高清下載香蕉視頻app蘋果:鐵素體不銹鋼，它(ta)在海水(shui)和含氯化物(wu)介質中具有極好的耐孔(kong)蝕、高清下載香蕉視頻app蘋果:耐縫隙腐蝕性能。它(ta)(ta)具有良好的強度、韌性和可焊性，即使在焊后(hou)于(yu)零下溫度仍(reng)有一(yi)定(ding)的韌性。它(ta)(ta)主要(yao)用于(yu)海水或其他(ta)含氯(lv)化物溶液的工廠(chang)，可制作洗(xi)滌器、冷凝器和熱交換(huan)器。

一、化學成分

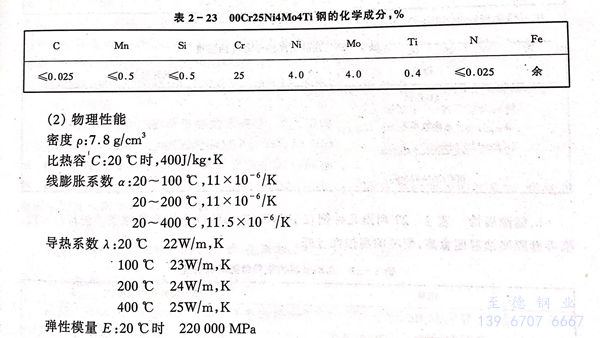

（00Cr25Ni4Mo4Ti）S44635 不銹(xiu)鋼的化學(xue)成分見表(biao)2-23。

三、力學性能

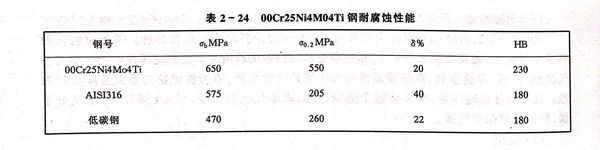

（00Cr25Ni4Mo4Ti）S44635 不銹(xiu)鋼室溫(wen)力學性能見表 2-24。

四、耐(nai)蝕性

a．耐孔(kong)蝕性

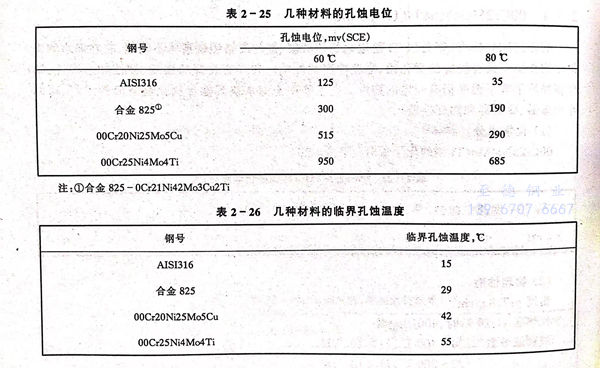

   表2-25列出幾種鋼在不同溫度5％Nacl中的孔蝕電位（擊穿電位），孔蝕電位愈高，耐孔蝕性愈好。表2-26列出幾種鋼在10％ FeCl₃,6H₂O溶液中臨界孔蝕溫度（C.P.T）。臨界孔蝕溫度愈高，鋼的耐孔蝕性愈好。

b．縫隙(xi)腐蝕

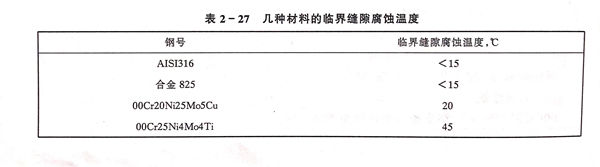

 表2-27列出幾種鋼在10％ FeCl₃·6H₂O中臨界縫隙腐蝕溫度（CCT）。臨界縫隙腐蝕溫度愈高，耐縫隙腐蝕性愈好。

c. 應力(li)腐蝕(shi)破(po)裂性

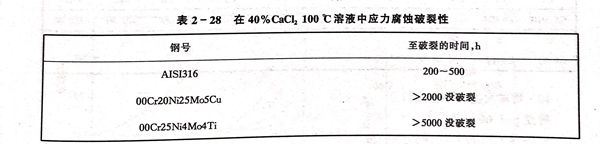

 表2-28列出了在40％CaCl₂,100℃溶液中，施加90％屈服強度的軸向應力，測定其破裂時間。在Wick 試驗（1500 ppmCl的NaCl，100℃）中，（00Cr25Ni4Mo4Ti）S44635 不銹鋼是耐應力腐蝕的。但是正像奧氏體和鐵素體＋奧氏體雙相鋼一樣，在沸騰MgCl₂ 140℃溶液中則是不耐應力腐蝕破裂的。

d. 耐均勻腐蝕

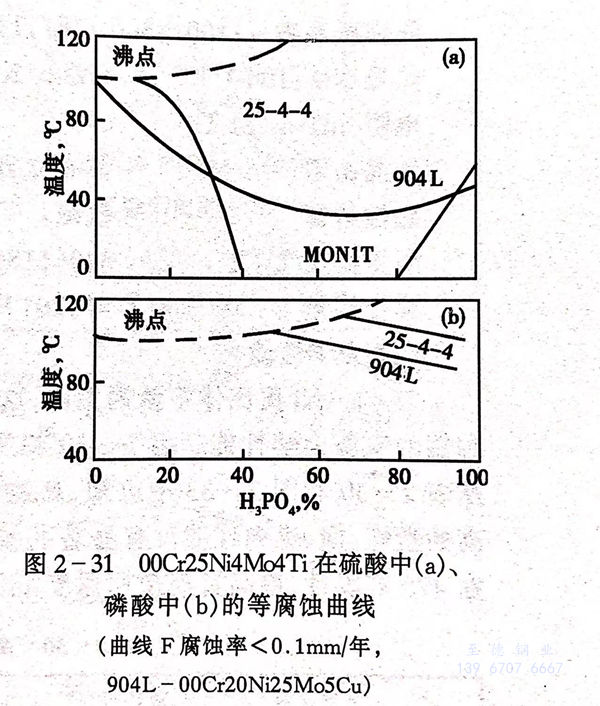

 圖2-31示出（00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼在硫(liu)酸(suan)溶液(ye)，磷(lin)酸(suan)溶液(ye)中的等腐蝕(shi)曲線。

e. 晶(jing)間腐蝕

（00Cr25Ni4Mo4Ti）S44635 不銹鋼，焊后無晶間腐蝕(shi)傾向。

五、冷熱加工性和熱處理

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼有良好的熱加工性，容易鍛造，熱軋，它有良好的冷成型，彎曲，管的滾壓擴孔及其他性能，但是由于高的屈服強度，成型最初階段需要較大的能量，而隨后由于較小的冷作硬化，所以不用進行中間退火。（00Cr25Ni4Mo4Ti）S44635 不銹鋼不適于拉伸成形操作，所以不推薦用作板式換熱器。

 熱(re)(re)處理，00Cr25Ni4Mo4Ti加熱(re)(re)至1000℃，水冷。

六、焊(han)接性

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼有良好的可焊性，焊前不需予熱，焊后不需熱處理，（00Cr25Ni4Mo4Ti）S44635 不銹鋼(gang)可用T焊，也可采用其他焊接方法。為了獲得最好的耐蝕性，應選用與母材相同成分的填充金屬，00Cr25Ni4Mo4Ti不銹鋼焊前焊后沖擊韌性良好，焊縫和熱影響區脆性轉變溫度在0℃以下。

七、典型用(yong)途

 海水(shui)及各種含氯化物溶液的容器(qi)(qi)，洗(xi)滌器(qi)(qi)，冷凝器(qi)(qi)和熱(re)交換器(qi)(qi)。
