高清下载香蕉视频app苹果

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 高清下載香蕉視頻app蘋果:不銹鋼是一種低碳(tan)、氮含(han)量又加入Ti等穩定化元素的高清下載香蕉視頻app蘋果:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不(bu)銹鋼(gang)、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一、化學成(cheng)分

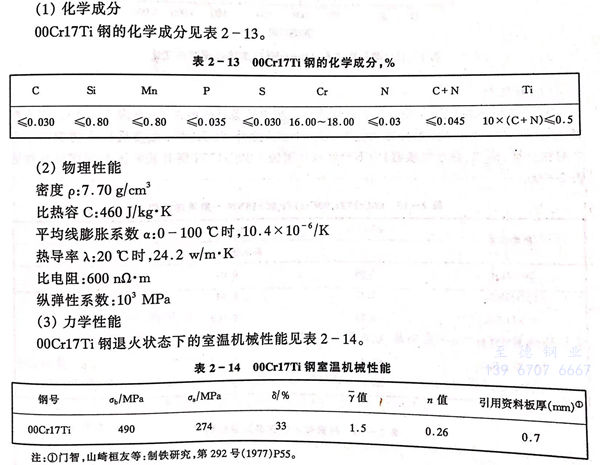

(00Cr17Ti) 436LX 不銹鋼的化學(xue)成(cheng)分見表2-13。

三(san)、力學性能

(00Cr17Ti) 436LX不銹鋼退火狀(zhuang)態下的室溫(wen)機(ji)械性能見表2-14。

(00Cr17Ti) 436LX不(bu)銹(xiu)鋼(gang)板高溫瞬時(shi)抗張性(xing)能見圖2-26。00Cr17Ti鋼(gang)在400～500℃時(shi)的強度比430不(bu)銹(xiu)鋼(gang)低(di)，而500～600℃時(shi)比430不(bu)銹(xiu)鋼(gang)高。

(00Cr17Ti) 436LX不銹鋼(gang)蠕變破斷強(qiang)度見(jian)圖2-27。

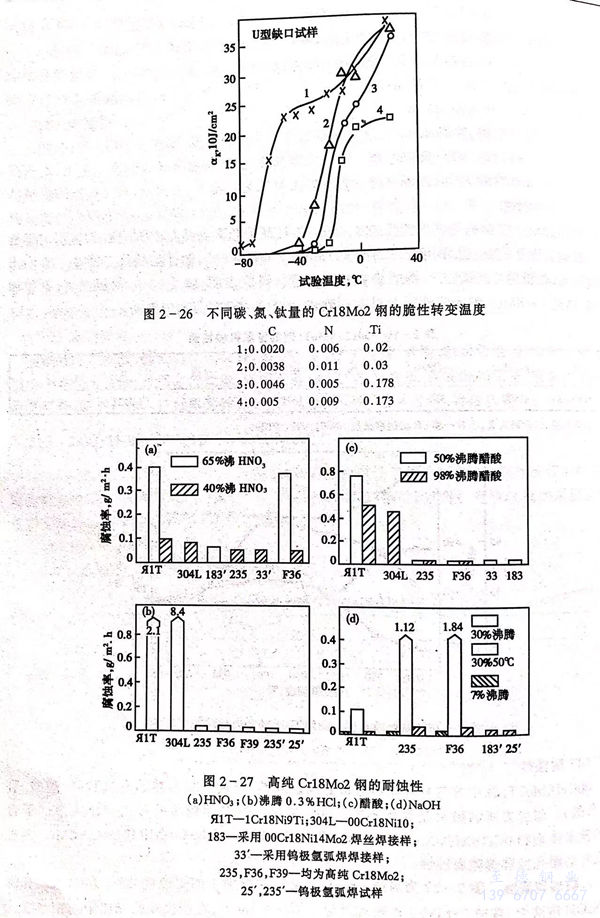

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆性問題，所以此鋼使用溫度應＜300℃。

四、耐(nai)蝕(shi)性(xing)

(00Cr17Ti) 436LX不銹鋼(gang)在(zai)飲用(yong)水和中等氧化性(xing)(xing)腐蝕(shi)介質(zhi)中有極好的耐蝕(shi)性(xing)(xing)（見表2-15）。在(zai)各(ge)種氯化物溶液(ye)中(00Cr17Ti) 436LX不銹鋼(gang)耐孔蝕(shi)性(xing)(xing)優于304不銹鋼(gang)。此外，00Cr17Ti在(zai)奧氏體不銹鋼(gang)產生應(ying)力腐蝕(shi)介質(zhi)（例如，熱水交換(huan)器）中不產生應(ying)力腐蝕(shi)。(00Cr17Ti) 436LX不銹鋼(gang)有較好耐晶(jing)間(jian)腐蝕(shi)性(xing)(xing)能(neng)見表2-16。

五(wu)、抗氧化性

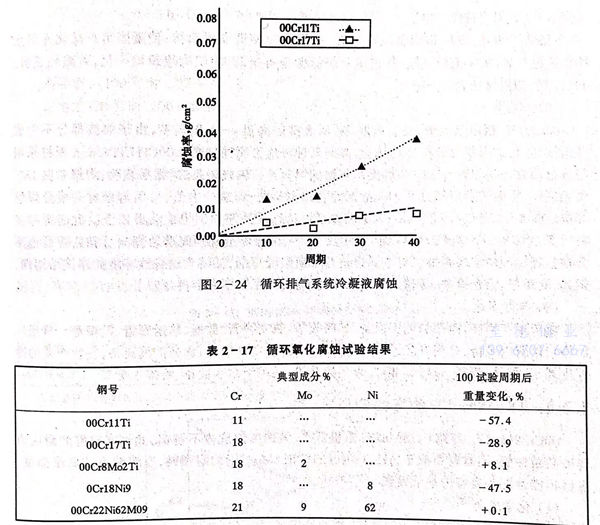

 (00Cr17Ti) 436LX 不(bu)銹鋼在很多汽車(che)排氣(qi)系統部分提供非常好的(de)(de)抗氧化(hua)性。因為(wei)氧化(hua)速度受使用(yong)條件(jian)（例如(ru)氣(qi)氛，熱(re)循環和(he)結(jie)構設(she)計）極大的(de)(de)影響(xiang)，實驗室試驗結(jie)果(guo)僅能用(yong)作為(wei)使用(yong)溫度的(de)(de)指南（見圖2-24，表2-17）。

六、冷熱加工(gong)性，熱處理

 (00Cr17Ti) 436LX不銹(xiu)鋼開始(shi)熱加工溫(wen)度(du)與(yu)1050～1150℃，終加工溫(wen)度(du)應≤850℃并保證(zheng)有足夠(gou)的變形量。

  退(tui)火溫度(du)，熱(re)軋(ya)帶在罩(zhao)式爐內進行退(tui)火，處理溫度(du)為825～875℃，時間≥8小時。

  冷軋帶在連(lian)續退(tui)火酸(suan)洗爐(lu)中進行，處理溫度控(kong)制在850～860℃。

七、成型(xing)性

  (00Cr17Ti) 436LX 不(bu)銹(xiu)鋼冷成型性(xing)略優(you)于( 1Cr17)430不(bu)銹(xiu)鋼、(1Cr17Ti)437不(bu)銹(xiu)鋼，它的屈服(fu)強(qiang)度，抗張強(qiang)度較( 1Cr17)430不(bu)銹(xiu)鋼、(1Cr17Ti)437不(bu)銹(xiu)鋼稍低些，延伸率稍高些，塑性(xing)稍優(you)于1Cr17,1Cr17Ti。

 a. 脹形性

  (00Cr17Ti) 436LX不銹(xiu)(xiu)鋼的(de)加工硬化指數n值較( 1Cr17)430不銹(xiu)(xiu)鋼、(1Cr17Ti)437不銹(xiu)(xiu)鋼高（見表2-11，表2-14）。00Cr17Ti的(de)n值～0.26,1Cr17為(wei)0.22,1Cr17Ti為(wei)0.23。從圖(tu)2-19n值與(yu)Er值的(de)關系可(ke)以看出(chu)，板厚(hou)0.6～1.0mm00Cr17Ti鋼，標誌(zhi)脹(zhang)形性(xing)的(de)Er值較1Cr17鋼高出(chu)0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的(de)Er值示于表2-12。顯(xian)然，(00Cr17Ti) 436LX不銹(xiu)(xiu)鋼脹(zhang)形性(xing)較( 1Cr17)430不銹(xiu)(xiu)鋼、(1Cr17Ti)437不銹(xiu)(xiu)鋼好。

 b．深拉伸性

  (00Cr17Ti) 436LX不銹鋼(gang)選擇最(zui)適宜(yi)的Ti／（C＋N）比，連鑄采用電(dian)磁攪拌，最(zui)適宜(yi)熱(re)軋溫度，熱(re)處理條件，最(zui)適宜(yi)冷軋壓下量等可(ke)獲(huo)得最(zui)好的深拉伸性，板厚0.6～0.8mm，Y值(zhi)可(ke)達(da)到1.5～1.7（見表2-14）。

c．皺折

  (00Cr17Ti) 436LX不(bu)銹鋼(gang)冶金生產工藝，采用低溫(wen)鑄造電(dian)磁攪拌，使凝固組織微化并阻止(zhi)柱狀晶(jing)的發(fa)展，采用低溫(wen)熱軋(ya)，促(cu)進(jin)退(tui)火時的完全再結晶(jing)，使織構組織均一化，可減輕皺折。(00Cr17Ti) 436LX不(bu)銹鋼(gang)皺折傾向較430不(bu)銹鋼(gang)小。

八、焊接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間(jian)腐(fu)蝕和應(ying)力腐蝕破裂(lie)。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏體不銹(xiu)鋼焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九、典型用途

  用(yong)于生產(chan)硝酸，硝銨的化工(gong)設(she)備(bei)，如吸收(shou)塔、熱交換器、酸槽、輸送管(guan)道、貯槽等。薄(bo)板廣泛(fan)用(yong)于建筑內裝(zhuang)修，日(ri)用(yong)辦公設(she)備(bei)，廚房(fang)設(she)備(bei)、器具(ju)，電(dian)氣(qi)制品(pin)，食品(pin)陳(chen)列裝(zhuang)備(bei)，餐飲產(chan)業(ye)的冷(leng)(leng)凍冷(leng)(leng)藏車(che)，器具(ju)，汽車(che)、自(zi)行(xing)車(che)部件，煤氣(qi)器具(ju)等，還用(yong)于給水(shui)設(she)備(bei)、給排水(shui)管(guan)等。
