1. 馬氏(shi)體(ti)型耐熱鋼焊接工藝要點(dian)
①. 常采(cai)(cai)用(yong)(yong)焊(han)(han)條(tiao)電弧焊(han)(han)，氬弧焊(han)(han)和(he)埋弧自動(dong)焊(han)(han) 不宜采(cai)(cai)用(yong)(yong)氣焊(han)(han)。
②. 應嚴格做好(hao)焊件的焊前清理工(gong)作，保(bao)證焊件、焊材處于低氫狀(zhuang)態(tai)。
③. 宜采用(yong)較(jiao)大的(de)電流施焊，以減慢焊縫的(de)冷卻速度。
④. 必須進行預(yu)熱。多層(ceng)焊時，層(ceng)間溫(wen)度(du)保持(chi)在預(yu)熱溫(wen)度(du)以(yi)上，且焊后應緩冷。
⑤. 焊(han)后應待(dai)焊(han)接接頭冷至(zhi)100~150℃(對厚度小于10mm的焊(han)件，可冷至(zhi)室(shi)溫），保持1~2h,再(zai)進行回火處理。
⑥. 焊接工藝參數可參照馬氏(shi)體不(bu)銹(xiu)鋼的焊接。
2. 焊接材料的選擇及預熱、焊后回火規范

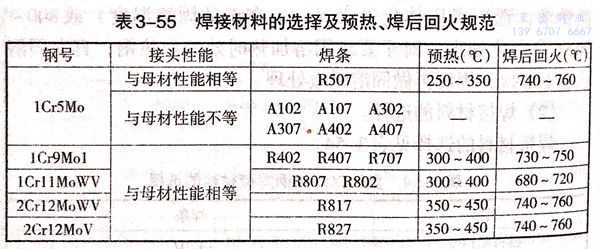

焊接材料的選(xuan)擇及預熱，焊后回火規范見表3-55.
