1. 焊接(jie)工藝(yi)要點

  ①. 奧氏體型耐(nai)熱(re)鋼可用于氯弧焊、埋弧自動焊以及點焊、縫焊，其焊接工藝可參考奧(ao)氏體不(bu)銹鋼的焊接。

  ②. 焊接時，盡量采用低(di)線能量的工藝參數。

  ③. 焊(han)條電弧焊(han)應采(cai)用短弧焊(han)，焊(han)條不做橫向(xiang)擺動(dong)。

  ④. 焊接過程中可(ke)以(yi)采取強(qiang)迫(po)冷(leng)卻措施。

  ⑤. 具有(you)裂紋傾向(xiang)的鋼種應盡量避免選用(yong)埋(mai)弧(hu)焊，因(yin)埋(mai)弧(hu)焊具有(you)較大的熱輸入。

  ⑥. 焊(han)后(hou)一般不進行熱處理(li)，對(dui)于剛性大的(de)(de)(de)焊(han)接件(jian)，可根(gen)據(ju)性能(neng)要求，選用(yong)奧氏體化退火（一般在鋼的(de)(de)(de)固溶(rong)溫度）或800~900℃穩(wen)定化處理(li)。對(dui)于要求固溶(rong)加熱時效(xiao)的(de)(de)(de)耐熱鋼，宜在固溶(rong)狀態(tai)下(xia)焊(han)接，焊(han)后(hou)再做固溶(rong)時效(xiao)處理(li)。

2. 焊接材料(liao)的選擇

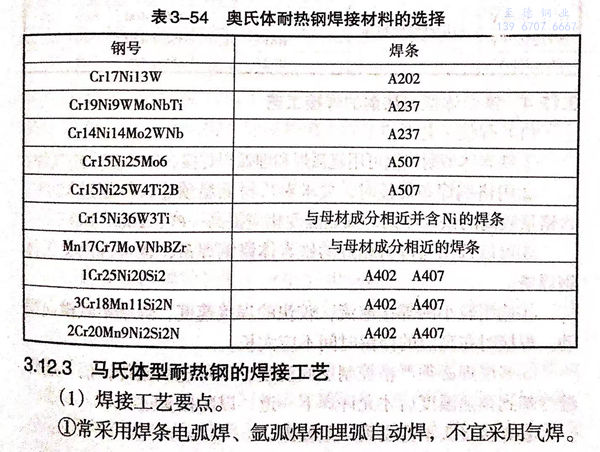

  焊接材料的(de)選(xuan)擇見表(biao)3-54.
