高清下载香蕉视频app苹果

7Cr17、68Cr17、440A、8Cr17、85Cr17、440B、11Cr17、108Cr17、440C

  7Cr17、68Cr17、440A不(bu)銹(xiu)鋼、8Cr17、85Cr17、440B不(bu)銹(xiu)鋼、11Cr17、108Cr17、440C不(bu)銹(xiu)鋼三(san)個(ge)牌號(hao)為高鉻(ge)高清下載香蕉視頻app蘋果:馬氏體不銹鋼，可通(tong)過熱(re)處理進行(xing)強化(hua)。三個牌號的(de)(de)(de)(de)差別(bie)在(zai)于(yu)(yu)(yu)鋼中的(de)(de)(de)(de)含(han)碳(tan)量(liang)不(bu)同(tong)，依其含(han)碳(tan)量(liang)從低到高(gao)(gao)的(de)(de)(de)(de)排(pai)列(lie)(lie)次序為(wei)7Cr17、8Cr17、11Cr17。由于(yu)(yu)(yu)含(han)碳(tan)量(liang)不(bu)同(tong)，淬火(huo)(huo)回(hui)(hui)火(huo)(huo)后(hou)的(de)(de)(de)(de)硬(ying)度(du)(du)也略有(you)(you)不(bu)同(tong)，淬火(huo)(huo)回(hui)(hui)火(huo)(huo)后(hou)的(de)(de)(de)(de)硬(ying)度(du)(du)排(pai)列(lie)(lie)次序為(wei)11Cr17、8Cr17、7Cr17，11Cr17硬(ying)度(du)(du)最高(gao)(gao)。由于(yu)(yu)(yu)三個牌號均(jun)屬高(gao)(gao)碳(tan)、高(gao)(gao)鉻(ge)馬(ma)氏體不(bu)銹(xiu)鋼，在(zai)生產時極(ji)易形(xing)成不(bu)均(jun)勻(yun)碳(tan)化(hua)物，從而影響(xiang)鋼的(de)(de)(de)(de)質量(liang)和性(xing)能，應予(yu)以特(te)別(bie)關(guan)注。此類(lei)鋼在(zai)淬火(huo)(huo)回(hui)(hui)火(huo)(huo)狀態下，具(ju)有(you)(you)高(gao)(gao)的(de)(de)(de)(de)強度(du)(du)和硬(ying)度(du)(du)，并(bing)兼有(you)(you)不(bu)銹(xiu)、耐蝕性(xing)能，一(yi)般用(yong)(yong)于(yu)(yu)(yu)制作要求具(ju)有(you)(you)不(bu)銹(xiu)性(xing)或耐稀氧化(hua)性(xing)酸、有(you)(you)機(ji)酸和鹽類(lei)腐蝕的(de)(de)(de)(de)軸(zhou)承、閥件、優質刀(dao)具(ju)，醫(yi)用(yong)(yong)外(wai)科(ke)刀(dao)具(ju)，軸(zhou)類(lei)、桿、抓等(deng)耐磨蝕的(de)(de)(de)(de)部件。

一、化(hua)學成分

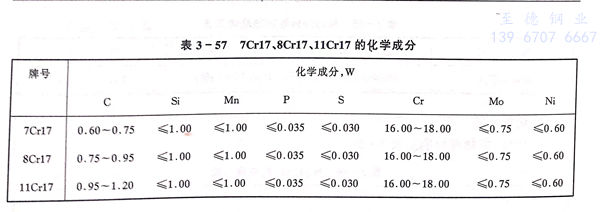

  7Cr17、68Cr17、440A不銹(xiu)(xiu)鋼、8Cr17、85Cr17、440B不銹(xiu)(xiu)鋼、11Cr17、108Cr17、440C不銹(xiu)(xiu)鋼牌號的化學成分見表3-57。

二、室溫力學性(xing)能

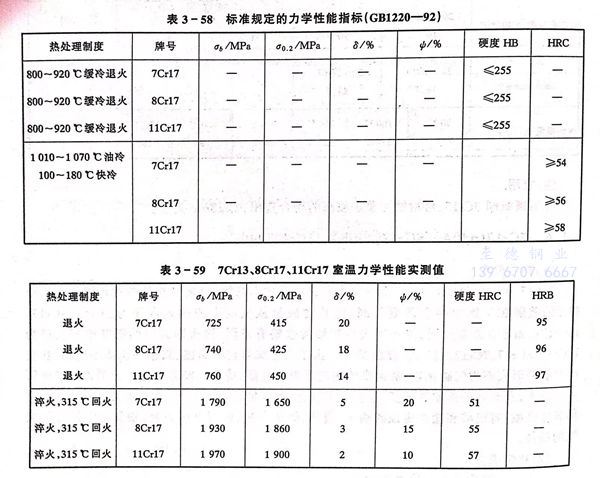

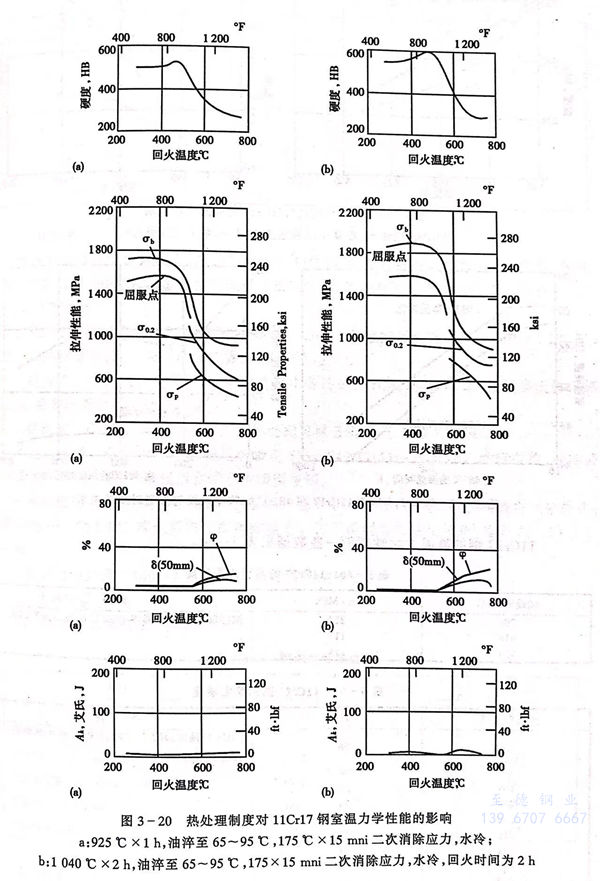

  7Cr17、68Cr17、440A不銹(xiu)鋼、8Cr17、85Cr17、440B不銹(xiu)鋼、11Cr17、108Cr17、440C不銹(xiu)鋼牌號的(de)室溫力(li)學(xue)性能標(biao)準規定值和實(shi)際測定值分別見表3-58、表3-59和圖3-20。

三、高溫力學性(xing)能(neng)

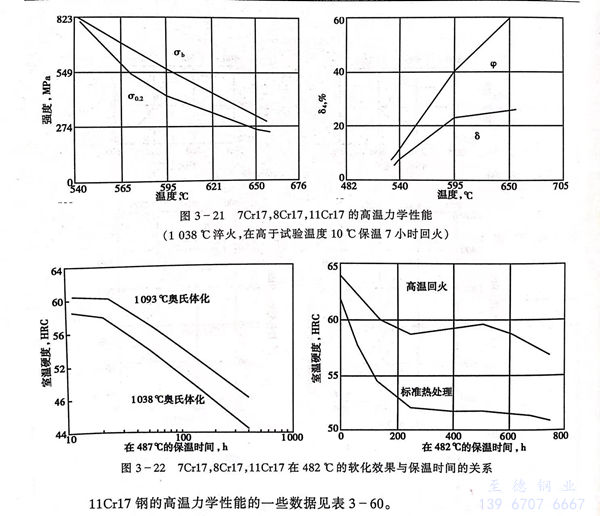

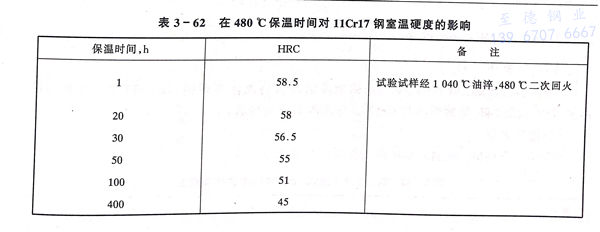

  7Cr17、68Cr17、440A不銹鋼、8Cr17、85Cr17、440B不銹鋼、11Cr17、108Cr17、440C不銹鋼的高(gao)溫力(li)學(xue)性能(neng)見圖3-21。在(zai)482℃回火，保溫時間和軟化效果見圖3-22。

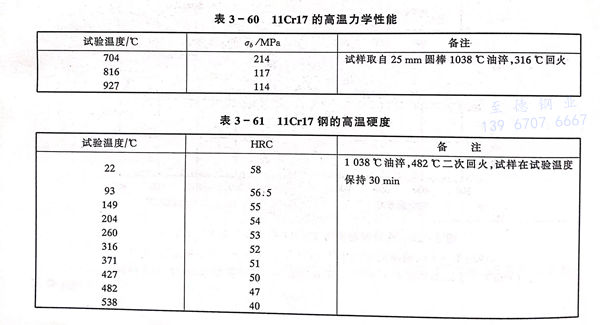

 11Cr17、108Cr17、440C不銹鋼的(de)(de)高溫力學性能的(de)(de)一些數據見表 3-60 。

四、耐(nai)蝕性

  在淬(cui)火和消(xiao)除應(ying)力條件(jian)下，7Cr17、68Cr17、440A不銹(xiu)鋼、8Cr17、85Cr17、440B不銹(xiu)鋼、11Cr17、108Cr17、440C不銹(xiu)鋼具有(you)良好的耐蝕性，在淡水、蒸汽(qi)、原油(you)(you)、汽(qi)油(you)(you)、汗液、酒(jiu)精和食品中具有(you)滿意的耐蝕性，具體數(shu)據可參閱9Cr18相關數(shu)據。

五(wu)、工藝性能

 a. 熱加(jia)工

  7Cr17、68Cr17、440A不銹(xiu)鋼(gang)、8Cr17、85Cr17、440B不銹(xiu)鋼(gang)、11Cr17、108Cr17、440C不銹(xiu)鋼(gang)的熱加(jia)工溫(wen)度范(fan)圍為900～1200℃適宜的加(jia)熱溫(wen)度為1170～1190℃，熱加(jia)工加(jia)熱升溫(wen)應緩慢，加(jia)工后必須緩冷，推(tui)薦采用爐冷。

 b. 冷加工

  在最大軟化條件下，此鋼具有中等冷成形性能，但較低碳、低鉻馬氏體不(bu)銹鋼困難，必要(yao)時需(xu)進(jin)行中間(jian)軟化退火。

  c. 熱處理

   Cr17型馬(ma)氏體不銹鋼的(de)熱處理可區分有退火(huo)，淬火(huo)和回(hui)火(huo)。

  d．退火(huo)處理

   816～871℃保溫后(hou)(hou)爐(lu)冷(leng)至(zhi)538～649℃（11～27℃/h），然(ran)后(hou)(hou)空冷(leng)，油冷(leng)或水(shui)冷(leng)或者在732～788℃保溫后(hou)(hou)在爐(lu)子中緩慢冷(leng)卻。

  e. 硬化處(chu)理

   緩慢(man)加熱到788℃保(bao)溫后升溫至1010～1066℃，在(zai)溫油或(huo)空氣中淬火，硬度可達55～58HRC，淬火后應立即消除應力。為了得到最大硬化(hua)效果，推(tui)薦在(zai)-73.3℃冷處理。

  f. 消(xiao)除應(ying)力(li)處理

   149～427℃保溫(wen)1～3h后(hou)空冷。

六、物理性能

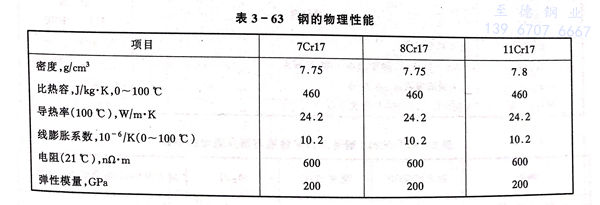

  7Cr17、68Cr17、440A不(bu)(bu)銹鋼、8Cr17、85Cr17、440B不(bu)(bu)銹鋼、11Cr17、108Cr17、440C不(bu)(bu)銹鋼的物(wu)理性能見表3-63。

七、應用

  7Cr17、68Cr17、440A不(bu)銹(xiu)鋼(gang)、8Cr17、85Cr17、440B不(bu)銹(xiu)鋼(gang)、11Cr17、108Cr17、440C不(bu)銹(xiu)鋼(gang)主要用于制造耐蝕刀具(ju)、閥門部件、軸承、桿件、鉤抓等。
