高清下载香蕉视频app苹果

00Cr13Ni5Mo

 00Cr13Ni5Mo 不(bu)銹(xiu)鋼是在CA-6NM鑄鋼基礎上(shang)發展的超低(di)碳(tan)高清下載香蕉視頻app蘋果:馬氏體不銹鋼。它具(ju)(ju)有(you)良好的(de)(de)強(qiang)度、韌性(xing)(xing)、可(ke)焊性(xing)(xing)及(ji)耐磨蝕(shi)性(xing)(xing)能(neng)。此鋼一(yi)改高(gao)碳(tan)(tan)馬(ma)氏(shi)體(ti)以形成碳(tan)(tan)化(hua)物的(de)(de)強(qiang)化(hua)手(shou)段(duan)，而以具(ju)(ju)有(you)高(gao)韌性(xing)(xing)的(de)(de)低(di)碳(tan)(tan)馬(ma)氏(shi)體(ti)的(de)(de)形成并以鎳、鉬等(deng)合金元素補充(chong)強(qiang)化(hua)為(wei)主要強(qiang)化(hua)手(shou)段(duan)。通過適當(dang)的(de)(de)熱(re)處理使之具(ju)(ju)有(you)低(di)碳(tan)(tan)板條(tiao)狀馬(ma)氏(shi)體(ti)與逆轉變奧(ao)氏(shi)體(ti)的(de)(de)復合組織，從(cong)而既保留了高(gao)的(de)(de)強(qiang)度水(shui)平(ping)又具(ju)(ju)有(you)良好的(de)(de)韌性(xing)(xing)和可(ke)焊性(xing)(xing)。本鋼適用于(yu)厚截面尺寸(cun)且要求具(ju)(ju)有(you)良好可(ke)焊性(xing)(xing)的(de)(de)使用條(tiao)件，如大(da)型(xing)水(shui)電(dian)站轉輪、轉輪下環以及(ji)石油工業耐蝕(shi)管線等(deng)。對(dui)于(yu)一(yi)些小(xiao)截面尺寸(cun)的(de)(de)應用，鋼的(de)(de)含碳(tan)(tan)量可(ke)適當(dang)提高(gao)。

一、化學成(cheng)分(fen)

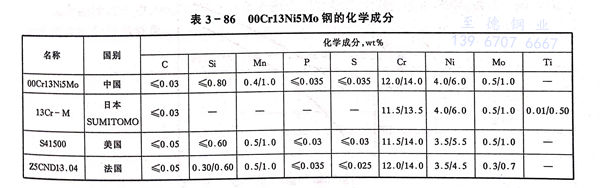

00Cr13Ni5Mo 不銹鋼的化(hua)學(xue)成分列(lie)于(yu)表(biao)3-86中，為便于(yu)比較(jiao)，某些高碳(tan)型(xing)Cr13Ni4Mo也一(yi)并列(lie)入。

二、室溫力(li)學性(xing)能(neng)

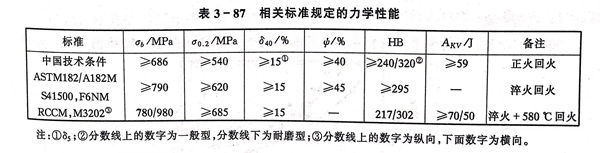

  相關標(biao)準規定的室溫力學性能(neng)指標(biao)見表3-87。

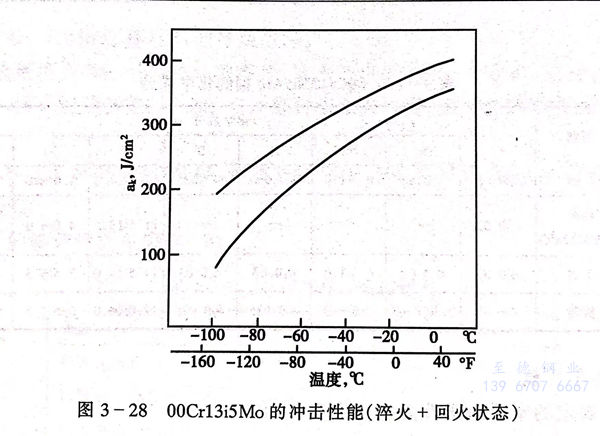

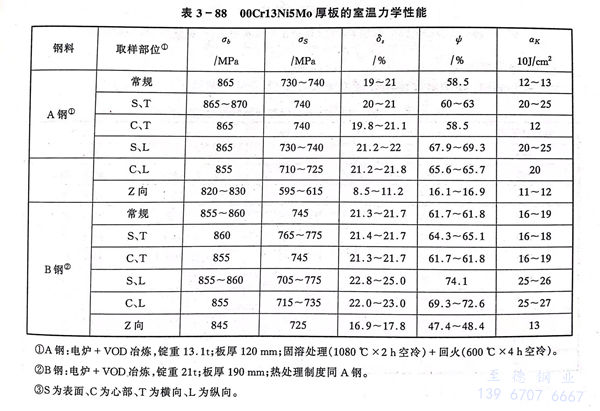

  實測室溫(wen)力學性能(neng)見表 3-88。沖擊試(shi)驗(yan)性能(neng)與試(shi)驗(yan)溫(wen)度的關系見圖 3-28。

三、疲勞性能(neng)

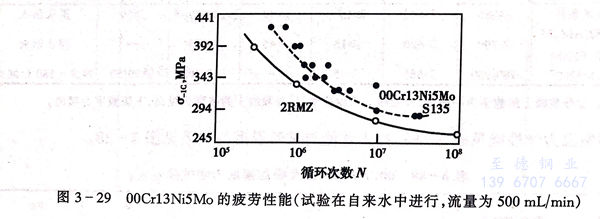

  00Cr13Ni5Mo不銹鋼在自來水(shui)中(zhong)的疲勞性能(neng)見圖3-29，優于瑞(rui)典(dian)的2RM2鑄(zhu)鋼。

四、高溫力學性能(neng)

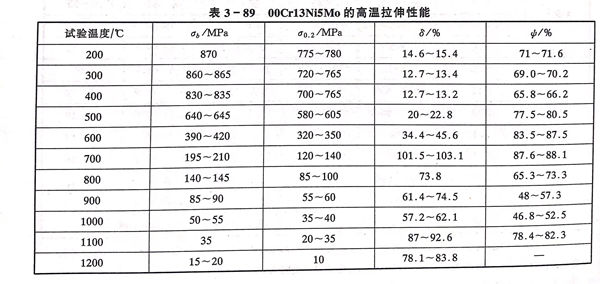

  00Cr13Ni5Mo不銹(xiu)鋼(gang)的高溫拉伸性(xing)能見表3-89。

五(wu)、耐磨(mo)性和耐蝕性

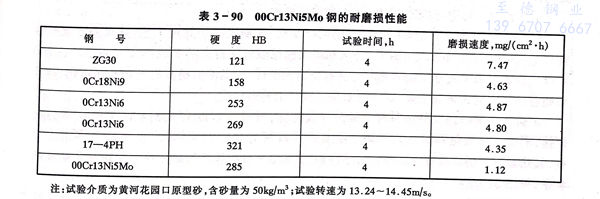

  在含泥沙的水中，00Cr13Ni5Mo不銹鋼的耐磨性損性能優于奧氏體不(bu)銹鋼，表3-90匯總了耐磨損性能的試驗結果。

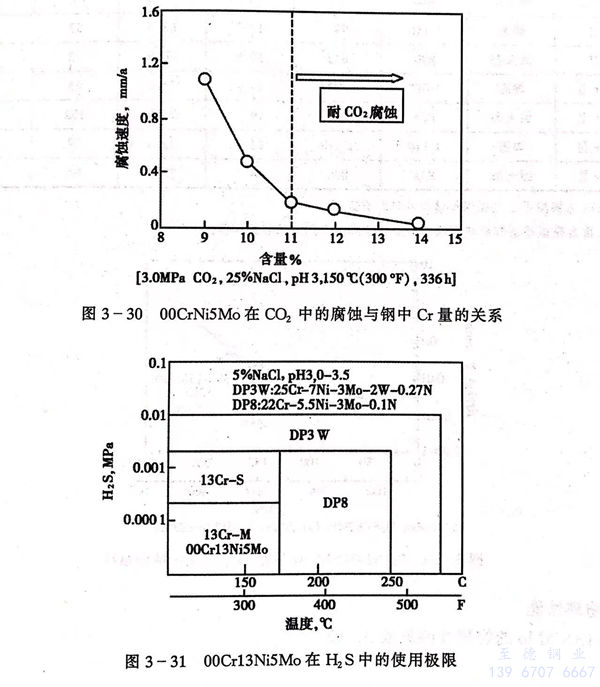

  在二(er)氧化碳環(huan)境(jing)中(zhong)(zhong)，00Cr13Ni5Mo不(bu)銹鋼的耐蝕性受鋼中(zhong)(zhong)含鉻(ge)(ge)量(liang)所制約，只要含鉻(ge)(ge)量(liang)大(da)于11％，其腐蝕率就穩(wen)定在較(jiao)低水(shui)平，見圖(tu)(tu)3-30。在H2S環(huan)境(jing)中(zhong)(zhong)的使(shi)用界限見圖(tu)(tu)3-31。

六、工(gong)藝性能

 a. 熱(re)加工

  00Cr13Ni5Mo不(bu)銹鋼(gang)(gang)具有良好的(de)(de)熱加工性(xing)能(neng)，熱加工工藝參數同(tong)一般的(de)(de)18-8型(xing)奧氏體(ti)不(bu)銹鋼(gang)(gang)，可順利生產鍛件、板(ban)(ban)、管等(deng)。厚板(ban)(ban)的(de)(de)熱成形(xing)宜在700～1000℃進行。

 b. 冷(leng)加(jia)工(gong)

  可進行冷(leng)軋、冷(leng)拔(ba)、冷(leng)彎(wan)等成形操作。

 c．熱處(chu)理

  00Cr13Ni5Mo不銹鋼通常采用(yong)淬(cui)(cui)火(huo)（正火(huo)）＋回(hui)火(huo)的(de)熱(re)處(chu)理工藝，淬(cui)(cui)火(huo)或正火(huo)的(de)溫(wen)(wen)度(du)為1080℃，回(hui)火(huo)溫(wen)(wen)度(du)為600℃，淬(cui)(cui)火(huo)和回(hui)火(huo)的(de)保(bao)溫(wen)(wen)時間視(shi)產品(pin)的(de)截面尺寸而定。在(zai)600℃以(yi)上(shang)的(de)溫(wen)(wen)度(du)回(hui)火(huo)在(zai)原奧氏(shi)(shi)體晶(jing)界(jie)上(shang)將有析出相沉淀，隨溫(wen)(wen)度(du)的(de)提高析出相愈加粗(cu)化，而且伴隨著(zhu)逆(ni)轉變奧氏(shi)(shi)體量(liang)下降，這一(yi)結果將有損于鋼的(de)塑韌性(xing)。

d. 焊接

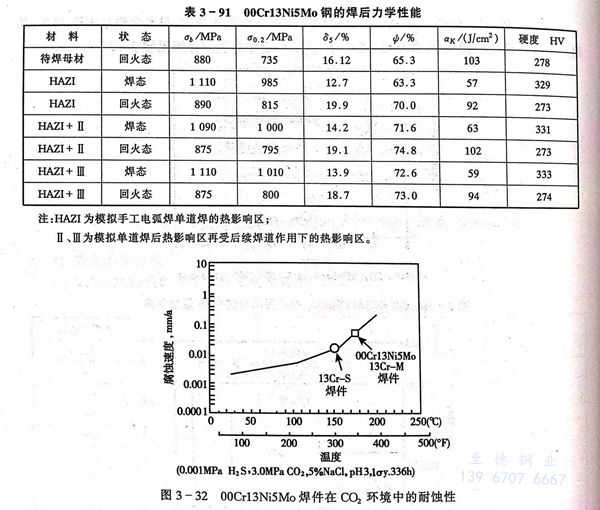

 00Cr13Ni5Mo不(bu)銹鋼具(ju)有良好的(de)焊接(jie)性(xing)(xing)能(neng)，可(ke)采用(yong)GTAW、GMAW、SMAW等方(fang)法焊接(jie)，不(bu)需焊前預熱(re)和焊后熱(re)處理。配(pei)套焊接(jie)材(cai)料(liao)為00Cr17Ni6Mo。特厚板經多道次焊接(jie)，其熱(re)影響(xiang)區仍具(ju)有良好的(de)綜合力學性(xing)(xing)能(neng)，見表(biao)3-91。焊后的(de)耐蝕(shi)性(xing)(xing)亦(yi)保持(chi)在足(zu)夠高的(de)水(shui)平(ping)，見圖3-32。

七、物理性能(neng)

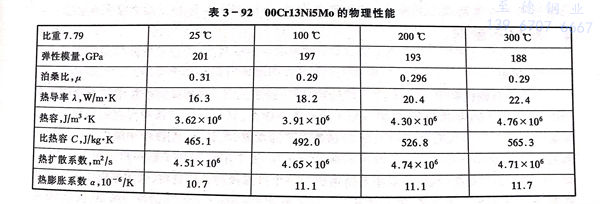

 00Cr13Ni5Mo不銹鋼(gang)的(de)物理性能見表 3-92 。

八(ba)、應用

  00Cr13Ni5Mo不銹鋼主要(yao)用(yong)(yong)于(yu)需(xu)焊接的高強(qiang)度承力(li)部件。在(zai)大型(xing)水(shui)電站中(zhong)(zhong)，已成功用(yong)(yong)于(yu)耐磨蝕轉輪和轉輪下環；在(zai)石(shi)油工(gong)業中(zhong)(zhong)用(yong)(yong)于(yu)耐二氧化(hua)碳、硫化(hua)氫腐(fu)蝕并需(xu)現場焊接的管線；在(zai)核工(gong)業中(zhong)(zhong)應(ying)用(yong)(yong)于(yu)壓(ya)水(shui)堆2、3級輔助泵(beng)傳動軸和控制棒驅動機構。
