馬氏(shi)(shi)體(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)是(shi)一(yi)類可(ke)通過熱處理(li)（淬(cui)火回火）對其(qi)(qi)性能進(jin)行調整的(de)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)，通俗(su)地講是(shi)一(yi)類可(ke)硬化的(de)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)，此類鋼(gang)(gang)(gang)(gang)具(ju)(ju)(ju)有(you)高的(de)硬度、良好的(de)力學性能和不(bu)銹(xiu)(xiu)性，這些特性決定了(le)此類鋼(gang)(gang)(gang)(gang)必須具(ju)(ju)(ju)備兩個(ge)基(ji)本條件：其(qi)(qi)一(yi)，在平衡相圖中(zhong)必須有(you)奧氏(shi)(shi)體(ti)相區存在；其(qi)(qi)二，為使鋼(gang)(gang)(gang)(gang)形成耐腐(fu)蝕的(de)鈍(dun)化膜，鉻(ge)含量必須在10.5％以上。馬氏(shi)(shi)體(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)在淬(cui)火狀態(tai)下具(ju)(ju)(ju)有(you)體(ti)心四(si)方(fang)晶體(ti)結構（馬氏(shi)(shi)體(ti)），具(ju)(ju)(ju)有(you)鐵磁性，在較(jiao)弱腐(fu)蝕環境中(zhong)具(ju)(ju)(ju)有(you)耐蝕性。鋼(gang)(gang)(gang)(gang)中(zhong)的(de)鉻(ge)含量可(ke)達18％，碳可(ke)以超過1.2％。
4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不(bu)銹鋼。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。
一、化學成分
4Cr13、40Cr13 不銹(xiu)鋼的(de)化學(xue)成分見表3-45。
二、室溫力(li)學性能

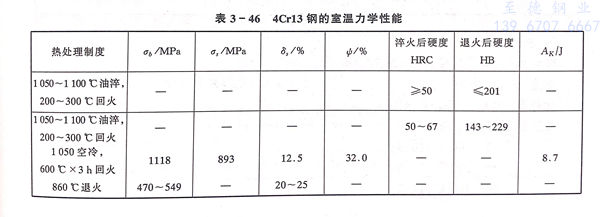

4Cr13、40Cr13 不銹鋼(gang)的室溫力學性能見表3-46。
三、高溫(wen)力學性能

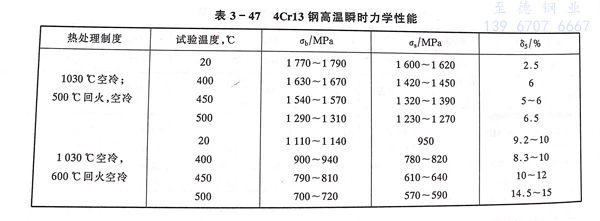

4Cr13、40Cr13 不銹(xiu)鋼的高溫瞬時力(li)學性能見(jian)表3-47。
四、抗(kang)松弛性能

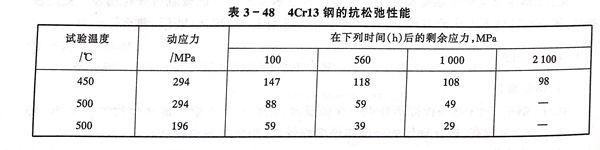

4Cr13、40Cr13 不銹鋼的抗松(song)弛(chi)性(xing)能見表3-48。
五、耐蝕性和抗氧(yang)化性
4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長期使用。
六、工(gong)藝性能(neng)
a. 熱加工
4Cr13、40Cr13 不銹鋼的熱(re)加工工藝參數同3Cr13不銹鋼。
b. 熱處理

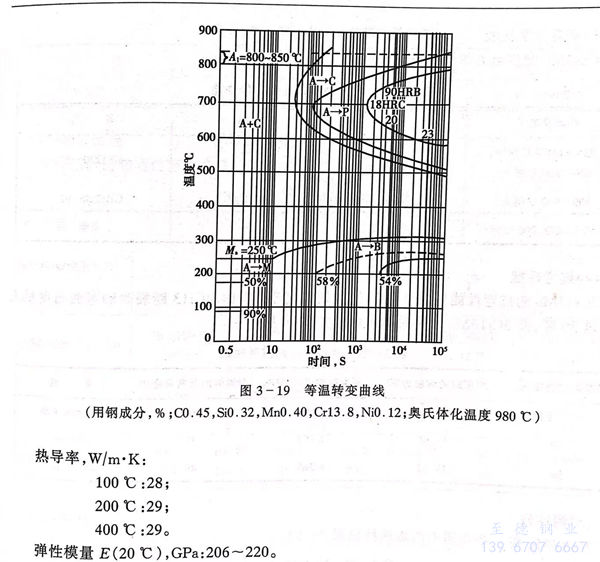

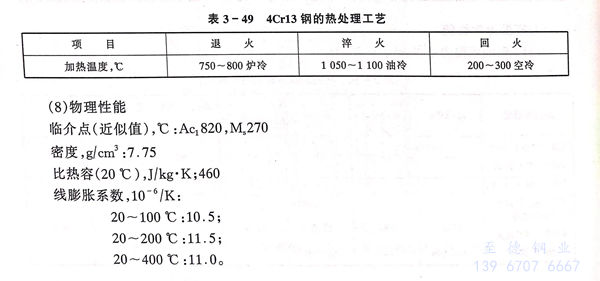

4Cr13、40Cr13 不銹鋼的(de)熱處理(li)工藝見表3-49。等溫轉變(bian)曲線見圖(tu)3-19。
七、物理性能(neng)
臨(lin)介點（近似值(zhi)），℃：Ac，820，M，270
密度，g／cm3：7.75
比熱容（20℃），J／kg·K；460
線膨脹系數，10-6／K：
20~100℃:10.5;
20~200℃:11.5;
20~400℃:11.0。
熱導率，W／m·K：
100℃: 28;
200℃: 29;
400℃: 29。
彈性(xing)模量E（20℃），GPa：206～220。
八(ba)、應用(yong)
4Cr13、40Cr13 不銹鋼主要用(yong)于制(zhi)造(zao)外科醫(yi)(yi)療用(yong)具、醫(yi)(yi)用(yong)剪刀、軸(zhou)承、閥門、彈(dan)簧(huang)等(deng)。4Cr13、40Cr13 不銹鋼可焊性差(cha)，通常不制(zhi)造(zao)焊接部件(jian)。
地點(dian)：浙(zhe)江省麗(li)水市(shi)松陽(yang)縣(xian)工(gong)業園區三期永寧路
郵編：323400
電(dian)話：0577-28850550
手(shou)機：139 6707 6667
傳真：0577- 28909778
郵箱(xiang)：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江至德鋼業(ye)有限公司 版權所有
