馬(ma)氏(shi)體(ti)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)是一(yi)類(lei)可通(tong)(tong)過熱處(chu)理（淬(cui)火(huo)回火(huo)）對其性(xing)能進(jin)行調(diao)整的(de)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)，通(tong)(tong)俗地講是一(yi)類(lei)可硬化(hua)的(de)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)，此類(lei)鋼(gang)(gang)(gang)具(ju)(ju)有高的(de)硬度(du)、良好的(de)力(li)學性(xing)能和不(bu)銹(xiu)(xiu)(xiu)性(xing)，這些特(te)性(xing)決定了此類(lei)鋼(gang)(gang)(gang)必須(xu)具(ju)(ju)備兩個基本條(tiao)件(jian)：其一(yi)，在平衡相圖中必須(xu)有奧氏(shi)體(ti)相區存在；其二，為使鋼(gang)(gang)(gang)形(xing)成耐腐蝕的(de)鈍化(hua)膜(mo)，鉻含(han)量必須(xu)在10.5％以上。馬(ma)氏(shi)體(ti)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)在淬(cui)火(huo)狀態(tai)下具(ju)(ju)有體(ti)心四方晶(jing)體(ti)結構（馬(ma)氏(shi)體(ti)），具(ju)(ju)有鐵(tie)磁性(xing)，在較弱腐蝕環境中具(ju)(ju)有耐蝕性(xing)。鋼(gang)(gang)(gang)中的(de)鉻含(han)量可達18％，碳可以超(chao)過1.2％。
3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的高清下載香蕉視頻app蘋果:馬氏體不銹鋼，較高清下載香蕉視頻app蘋果:1Cr13不銹鋼和2Cr13高清下載香蕉視頻app蘋果:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。
一、化學成分
3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的(de)化學成分(fen)見表3-33。
二、室(shi)溫力學(xue)性能

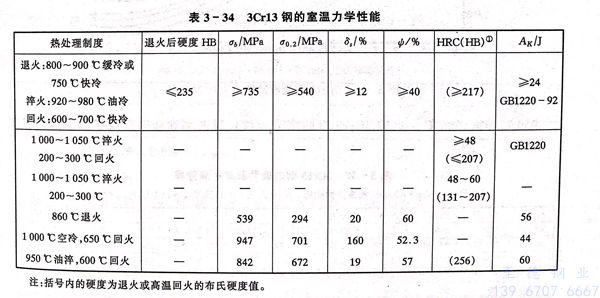

3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的(de)室溫力(li)學性能的(de)標準規定值和(he)實(shi)測結果見表3-34。
三(san)、疲(pi)勞和(he)斷裂韌性

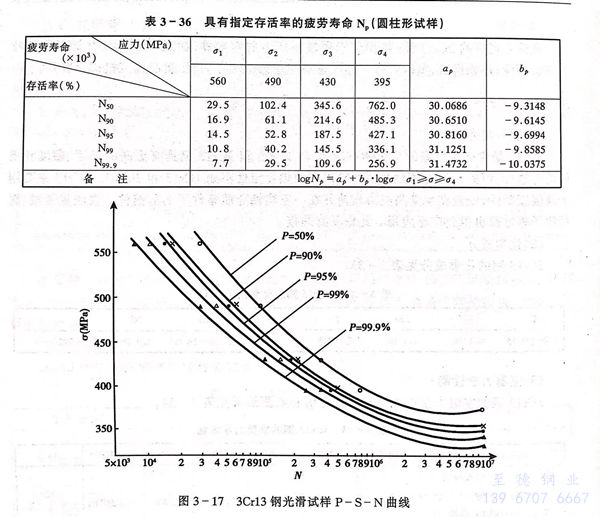

950℃ 油淬 ，600℃ 回(hui)火的 3Cr13不銹鋼的彎曲疲(pi)勞性能(neng)見表(biao) 3-35、表(biao) 3-36 和(he) 圖 3-17。

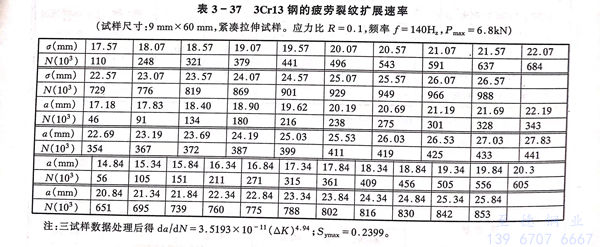

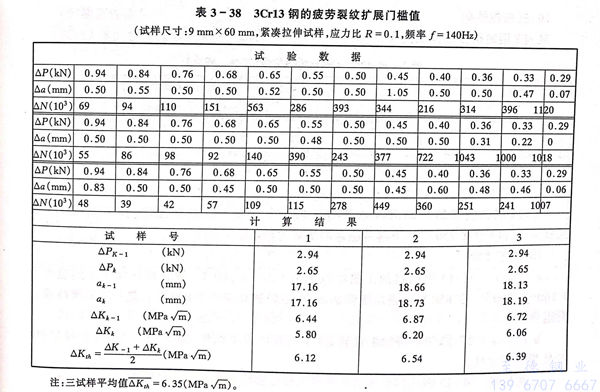

950℃淬火(huo)、600℃回火(huo)的3Cr13鋼的疲勞裂(lie)紋擴展速(su)率和疲勞裂(lie)紋擴展門檻(jian)值見(jian)表3-37和表3-38。

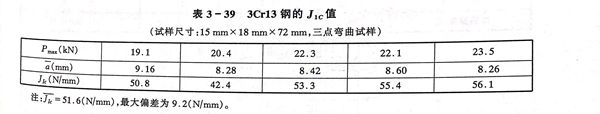

950℃油(you)淬(cui)，600℃回火的(de)3Cr13鋼的(de)J1c測定結果列于表(biao)3-39。
四、高(gao)溫(wen)力學性能

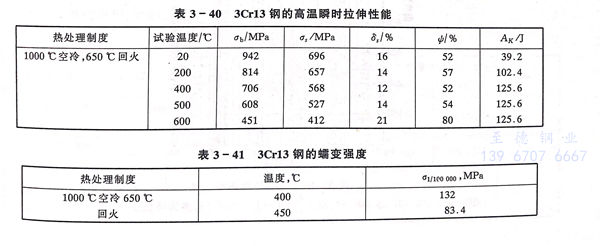

3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的高溫瞬時拉伸性(xing)能(neng)和蠕變性(xing)能(neng)分別(bie)見表(biao)3-40和表(biao)3-41。
五、抗松弛性能

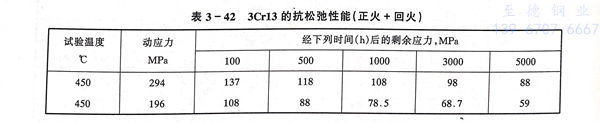

3Cr13、30Cr13、SUS 420J2 不銹鋼的(de)抗(kang)松(song)弛性能見表 3-42。
六、耐蝕性及抗(kang)氧化性能(neng)
3Cr13、30Cr13、SUS 420J2 不銹(xiu)(xiu)鋼(gang)在室溫的稀硝(xiao)酸(suan)以(yi)及弱的有機酸(suan)中具有一定(ding)的耐蝕性(xing)(xing)，但不及1Cr13不銹(xiu)(xiu)鋼(gang)和2Cr13不銹(xiu)(xiu)鋼(gang)。3Cr13不銹(xiu)(xiu)鋼(gang)在750℃以(yi)下具有穩定(ding)的抗氧化性(xing)(xing)能。
七、工藝性能
a. 熱加工
3Cr13、30Cr13、SUS 420J2 不銹鋼的熱(re)加(jia)工(gong)溫(wen)(wen)度范圍為850～1200℃，適宜的熱(re)加(jia)工(gong)加(jia)熱(re)溫(wen)(wen)度為1160～1200℃，在850℃以(yi)前應(ying)緩慢加(jia)熱(re)，冷裝爐(lu)爐(lu)溫(wen)(wen)應(ying)小于800℃。熱(re)加(jia)工(gong)后(hou)緩冷或(huo)及(ji)時退火。
b. 冷加工
3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的(de)冷(leng)加(jia)工性(xing)較差，不推薦冷(leng)加(jia)工操作，但3Cr13不銹(xiu)鋼可(ke)生(sheng)產冷(leng)拉材，冷(leng)軋板帶和絲材。
c. 熱處理

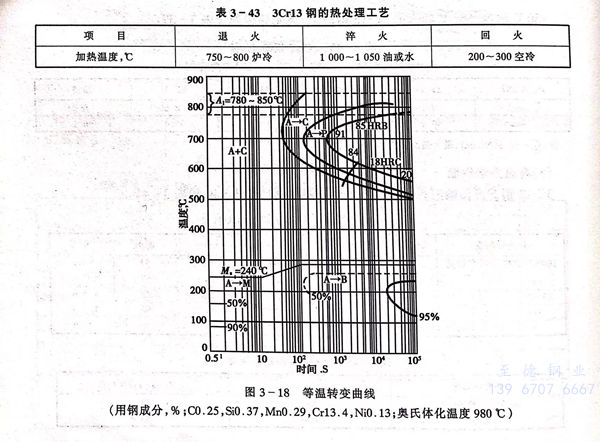

3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼(gang)的(de)熱處理(li)制(zhi)度(du)和等溫轉變曲線(xian)見表3-43和圖3-18。
八、物理性能

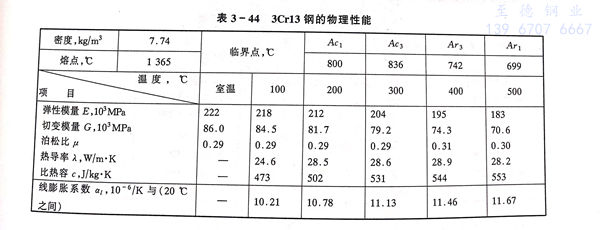

3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的物理(li)性能見(jian)表 3-44。
九、應(ying)用
3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)主要應(ying)用于承受(shou)高(gao)載荷(he)的結構件(jian)(jian)以及承受(shou)高(gao)應(ying)力機械載荷(he)并存腐蝕介質的磨損件(jian)(jian)，如300℃以下(xia)工作的刀具、彈簧；400℃以下(xia)工作的軸、螺栓、閥門、軸承等。
