在不銹鋼和高合金耐熱(re)鋼中，馬氏體不(bu)銹(xiu)鋼(gang)是可以利用熱處理制度調整性能的，因此，為了保證使用性能的要求，特別是耐熱用馬氏體不銹鋼，焊縫成分應盡量接近母材的成分。為了防止冷裂紋，也可采用奧氏體焊接材料，這時的焊縫強度必然低于母材。


 焊(han)(han)縫(feng)成分同(tong)母材成分相近時(shi)，焊(han)(han)縫(feng)和熱(re)影(ying)響區將會同(tong)時(shi)硬化變脆，同(tong)時(shi)在熱(re)影(ying)響區中出現回火軟化區。為了防止(zhi)冷(leng)裂，厚度3mm以(yi)上(shang)的構(gou)件往往要(yao)進行(xing)預(yu)熱(re)，焊(han)(han)后(hou)也往往需要(yao)進行(xing)熱(re)處(chu)(chu)理(li)，以(yi)提高接頭性(xing)能，由于焊(han)(han)縫(feng)金(jin)屬(shu)與母材的熱(re)膨脹系數基本一(yi)致，經熱(re)處(chu)(chu)理(li)后(hou)有(you)可(ke)能完(wan)全(quan)消除焊(han)(han)接應力。


當工件不允許(xu)進(jin)行預(yu)熱(re)或(huo)熱(re)處理(li)時(shi)，可(ke)選擇奧氏體組織焊(han)縫，由于(yu)焊(han)縫具有較高的(de)(de)(de)塑性和韌性，能(neng)松弛(chi)焊(han)接(jie)(jie)應(ying)力(li)，并且能(neng)較多地固溶(rong)氫，因而可(ke)降低接(jie)(jie)頭(tou)的(de)(de)(de)冷裂傾向，但這種材質(zhi)不均勻的(de)(de)(de)接(jie)(jie)頭(tou)，由于(yu)熱(re)膨(peng)脹系(xi)數不同，在(zai)循環溫度的(de)(de)(de)工作環境(jing)下，在(zai)熔合區可(ke)能(neng)產生剪(jian)應(ying)力(li)，而導致接(jie)(jie)頭(tou)破(po)壞。


 對于簡(jian)單的Cr13型馬氏(shi)(shi)(shi)體(ti)不(bu)銹鋼，不(bu)采用(yong)奧氏(shi)(shi)(shi)體(ti)組織的焊縫時(shi)，焊縫成分(fen)的調整余地不(bu)多(duo)，一般都和母材(cai)基體(ti)相(xiang)同，但(dan)必須限(xian)制有(you)害雜質硫、磷及(ji)硅(gui)(gui)等，硅(gui)(gui)在Cr13型馬氏(shi)(shi)(shi)體(ti)不(bu)銹鋼焊縫中可促使(shi)形成粗(cu)大的馬氏(shi)(shi)(shi)體(ti)。降低含碳量(liang)，有(you)利于減(jian)小淬硬性(xing)，焊縫中存在少量(liang)鈦、氮或鋁等元素(su)，也可細化(hua)晶粒(li)并降低淬硬性(xing)。


 對(dui)于多(duo)組元(yuan)合金化的(de)Cr12基馬氏體熱(re)(re)強(qiang)鋼(gang)，主要用(yong)途(tu)是耐(nai)熱(re)(re)，通常不(bu)用(yong)奧氏體焊(han)接(jie)材(cai)料，焊(han)縫(feng)(feng)成分希望(wang)接(jie)近母材(cai)。在調整成分時，必須(xu)保證焊(han)縫(feng)(feng)不(bu)致出現一次鐵素(su)(su)體相(xiang)，因它對(dui)性(xing)能十分有(you)(you)害(hai)，由于Cr12基馬氏體熱(re)(re)強(qiang)鋼(gang)的(de)主要成分多(duo)為(wei)鐵素(su)(su)體元(yuan)素(su)(su)（如鉬、鈮、鎢、釩等(deng)），為(wei)保證全部組織為(wei)均一的(de)馬氏體，必須(xu)用(yong)奧氏體元(yuan)素(su)(su)加以平衡，也就(jiu)是要有(you)(you)適當的(de)碳、鎳、錳、氮等(deng)元(yuan)素(su)(su)、


  馬氏體不銹鋼(gang)可采用所有的熔焊(han)方法(fa)進行焊(han)接，由于這種鋼(gang)具有相當高的冷裂(lie)傾向，因此必須(xu)嚴格保持低(di)名，至(zhi)低(di)領(ling)，在選(xuan)擇焊(han)接材料時，必須(xu)要注意這一(yi)點，電焊(han)條一(yi)般選(xuan)用低(di)氫型藥皮。

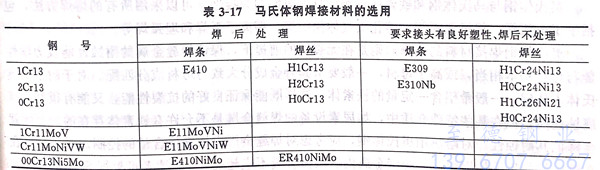

表 17.jpg


 馬氏體不(bu)銹(xiu)鋼焊(han)材列人國(guo)標(biao)的(de)(de)不(bu)多(duo)，具體焊(han)接材料(liao)選擇可參考表3-17。隨著冶煉技術(shu)的(de)(de)提(ti)高，一(yi)些新的(de)(de)低碳甚(shen)至起人國(guo)標(biao)的(de)(de)不(bu)多(duo)，具不(bu)用(yong)，在選擇焊(han)接材料(liao)時，要充分(fen)考慮(lv)成分(fen)的(de)(de)相近(jin)性，一(yi)般新的(de)(de)鋼種的(de)(de)產生(sheng)，其悍接材料(liao)也(ye)隨之產生(sheng)。
