不銹鋼管熱處理爐按能源結構，可分為燃料加熱爐（燃油、燃氣）、電加熱爐（電阻加熱、感應加熱）幾種。
1. 燃料加(jia)熱退火(huo)爐
燃料加熱退火爐可分為燃油加熱爐和燃氣加熱爐，還可分為連續熱處理爐（又叫做輥底爐）和非連續熱處理爐（又叫做車底爐）。通常連續退火爐子有爐底輥，被熱處理的不銹鋼(gang)管放在爐底輥上，由爐底輥以設定的轉動速度將鋼管依次拖入連續退火爐子的加熱段、保溫段和冷卻段，完成熱處理工序。
非連續(xu)熱(re)處(chu)理(li)爐的熱(re)處(chu)理(li)過程是(shi)，將要(yao)熱(re)處(chu)理(li)的不(bu)銹鋼管放在熱(re)處(chu)理(li)小車上，送入(ru)熱(re)處(chu)理(li)爐內，關閉爐門通入(ru)燃料(liao)點火，經加熱(re)、保溫、出爐及快冷(leng)完成(cheng)熱(re)處(chu)理(li)工序(xu)。
上述爐子內部，由于采用燃燒燃料加熱，那就需要足夠的空氣助燃，在爐內能夠形成氣體對流，升溫快。熱處理時，爐內的氣氛對不(bu)銹鋼(gang)氧化層的生成和成分有很大影響，鉻鎳不銹鋼在氧化氣氛中加熱時，其氧化層厚度要比在還原氣氛中加熱時薄許多。為了減少金屬消耗，不銹鋼應在氧化氣氛中加熱處理。同時，燃料含硫要低，當含硫量高時，應在含氧大于0.5%氧化氣氛中加熱。燃氣或燃油爐子的氣體氣氛應調整為氧化氣氛，不銹鋼管表面極易生成易于酸洗的氧化表面。
連(lian)續退(tui)火爐(lu)(lu)具有爐(lu)(lu)子利用率(lv)高，節約能源，熱處理(li)(li)效果好，速度快，鋼(gang)管變形(xing)小等(deng)優點。但爐(lu)(lu)子造價高，適(shi)宜大(da)規模、連(lian)續性生(sheng)產，但大(da)口徑(jing)不銹鋼(gang)管的(de)熱處理(li)(li)會受到爐(lu)(lu)體的(de)限制(zhi)。非連(lian)續退(tui)火爐(lu)(lu)則屬于能耗(hao)高，熱處理(li)(li)效率(lv)低(di)(di)，不銹鋼(gang)管易變形(xing)，但爐(lu)(lu)子造價低(di)(di)，適(shi)宜小規模、間(jian)隙性生(sheng)產，可以(yi)熱處理(li)(li)大(da)管徑(jing)鋼(gang)管。燃(ran)料(liao)加熱爐(lu)(lu)的(de)熱利用率(lv)為40%,相對來說是比較低(di)(di)的(de)。
2. 電加熱退火爐
電加(jia)熱爐(lu)(lu)(lu)(lu)也分為連續(xu)(xu)熱處(chu)(chu)(chu)理(li)(li)(li)爐(lu)(lu)(lu)(lu)和(he)非(fei)連續(xu)(xu)熱處(chu)(chu)(chu)理(li)(li)(li)爐(lu)(lu)(lu)(lu)。通(tong)常連續(xu)(xu)退火爐(lu)(lu)(lu)(lu)的(de)爐(lu)(lu)(lu)(lu)室(shi)(shi)和(he)爐(lu)(lu)(lu)(lu)室(shi)(shi)前后都(dou)裝有不銹鋼(gang)(gang)管輸(shu)送(song)輥道(dao)。被熱處(chu)(chu)(chu)理(li)(li)(li)的(de)鋼(gang)(gang)管放在(zai)輥道(dao)上(shang)，借助于爐(lu)(lu)(lu)(lu)底輥設定的(de)轉動速(su)度(du)將(jiang)鋼(gang)(gang)管依(yi)次拖入連續(xu)(xu)退火爐(lu)(lu)(lu)(lu)子(zi)的(de)加(jia)熱段(duan)、保溫段(duan)和(he)冷卻(que)段(duan)，完(wan)成熱處(chu)(chu)(chu)理(li)(li)(li)工序。非(fei)連續(xu)(xu)退火爐(lu)(lu)(lu)(lu)的(de)熱處(chu)(chu)(chu)理(li)(li)(li)過程是，將(jiang)要熱處(chu)(chu)(chu)理(li)(li)(li)的(de)鋼(gang)(gang)管放在(zai)熱處(chu)(chu)(chu)理(li)(li)(li)小車(che)上(shang)，送(song)入隧道(dao)式熱處(chu)(chu)(chu)理(li)(li)(li)爐(lu)(lu)(lu)(lu)內，關閉爐(lu)(lu)(lu)(lu)門通(tong)電，經加(jia)熱、保溫、出爐(lu)(lu)(lu)(lu)及快冷完(wan)成熱處(chu)(chu)(chu)理(li)(li)(li)工序。
電加(jia)熱(re)熱(re)處(chu)理爐(lu)(lu)是采用電阻來加(jia)熱(re)的(de)(de)，熱(re)量的(de)(de)傳遞主要靠輻(fu)射傳遞。由于不(bu)(bu)需(xu)要燃(ran)料，所以就不(bu)(bu)需(xu)要空氣(qi)，爐(lu)(lu)內氣(qi)氛不(bu)(bu)可(ke)調(diao)，這(zhe)樣(yang)熱(re)處(chu)理過(guo)程形成的(de)(de)氧化(hua)層不(bu)(bu)易被酸洗。電加(jia)熱(re)退火爐(lu)(lu)的(de)(de)熱(re)利用率為70%,比燃(ran)料加(jia)熱(re)爐(lu)(lu)要高許多。
AST-FAGERSTA 熱(re)處理爐(lu)簡(jian)介：
該熱處理爐為(wei)電阻加熱連續(xu)熱處理爐，爐子(zi)由下面四部分(fen)組(zu)成：
上料(liao)臺，輸送輥道，長20.4m;
加熱爐，長16m;
冷卻段，長2.8m;
鋼管輸出輥道及集料槽，長21.6m.
處理鋼管(guan)規格尺寸(cun)：外(wai)徑(jing)≤273mm、壁厚≤15mm、長度2~12m.
最高爐溫：1200℃;
鋼(gang)管最(zui)高(gao)加熱溫度：1150℃;
單位(wei)長(chang)度裝載(zai)容量：100kg/m;
裝料(liao)寬度：700mm;
爐內輥(gun)道間距(ju)：300mm;
生產能力：1600kg/h;
加熱(re)爐由6組電(dian)阻來(lai)加熱(re)，1~3組為加熱(re)區，4~6組為保溫區；
電能利用率(lv)：0.7.

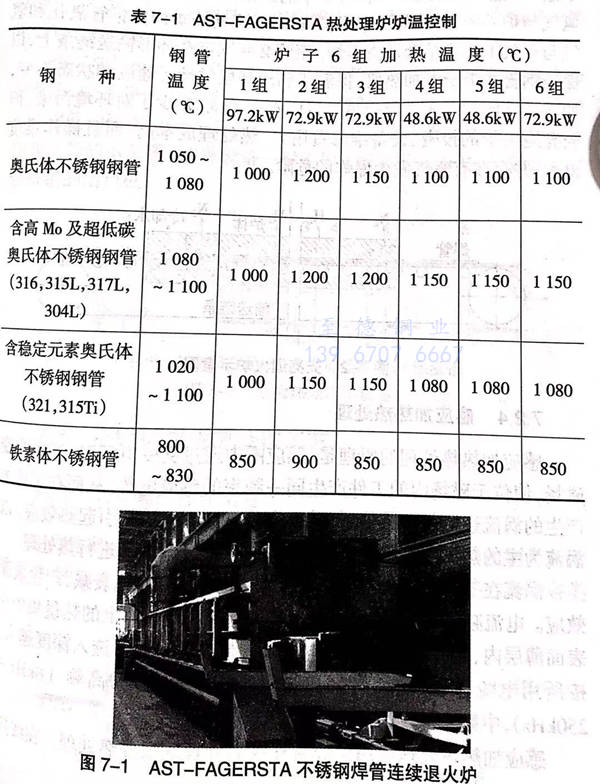

各段最高爐溫的調(diao)整，參考表(biao) 7-1 。
AST-FAGERSTA 電加熱(re)連(lian)續熱(re)處理爐見圖 7-1 。電加熱(re)連(lian)續處理有(you)入口處鋼(gang)管存放架及輥道(dao)平臺、加熱(re)爐、冷卻段、出(chu)口處輥道(dao)平臺及鋼(gang)管存放架組成。
3. 光亮退火爐

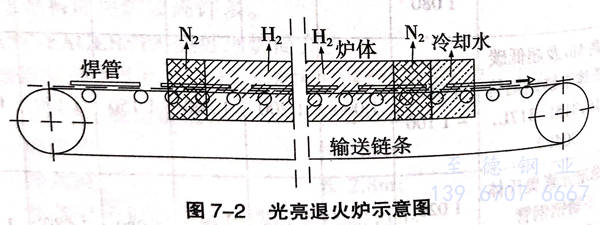

所謂光亮退火，就是不銹鋼焊管在保護氣氛中進行熱處理，熱處理后的不銹鋼管沒有被氧化，所以又稱不氧化退火。光亮熱處理爐是采用電阻和氫燃燒來加熱焊管的，爐子的進出口兩端，采用氮氣將爐內的氫氣與爐外的空氣隔開，起保護氣作用，以防止爐內的鋼管氧化和氫氣與空氣中的氧結合發生爆炸。鋼管必須固定在環形輸送鏈條上，以保證鋼管在爐子的加熱段、保溫段和冷卻段的運行速度和狀態不變，如圖7-2所示。光亮退火雖然可以省去不銹鋼管酸洗(xi)工序，減少了對環境污染，但光亮退火爐的投資、設備維修費用大，熱處理成本高，而且操作難度也大，并存在有氫氣發生爆炸的危險。
4.. 感應(ying)加熱(re)熱(re)處理
感應(ying)加熱(re)(re)熱(re)(re)處(chu)理的原理是(shi)：感應(ying)圈中通過交變電(dian)流時，產生(sheng)(sheng)交變磁場(chang)，使位于(yu)磁場(chang)內(nei)的工件產生(sheng)(sheng)同(tong)一頻率的感應(ying)電(dian)勢，從而在工件中產生(sheng)(sheng)的渦流達到很大數值，伴隨發生(sheng)(sheng)的磁滯現象也將(jiang)引起熱(re)(re)效應(ying)。以渦流為主的熱(re)(re)效應(ying)將(jiang)工件加熱(re)(re)到很高溫度，可利用其進行熱(re)(re)處(chu)理。
渦(wo)流(liu)在工件中由表(biao)面向中心，呈(cheng)現(xian)為指數(shu)規律地衰(shuai)減，產生表(biao)面效應。電流(liu)頻(pin)率越高時，透入深度越小，致使85%以上的熱(re)量集中在表(biao)面薄層內，這(zhe)現(xian)象(xiang)正適宜中空的鋼管熱(re)處理；反之，透入深度越大。按所用電流(liu)頻(pin)率范圍，感應表(biao)面加熱(re)淬火(huo)可分為高頻(pin)（8kHz~250kHz),中頻(pin)（500Hz~8000Hz)和工頻(pin)等三種。
感應加(jia)熱(re)熱(re)處理(li)可用于焊(han)管在線熱(re)處理(li)或線外熱(re)處理(li)。在線熱(re)處(chu)(chu)(chu)(chu)理一般要求(qiu)采(cai)(cai)用高(gao)頻(pin)(pin)電(dian)流，被(bei)處(chu)(chu)(chu)(chu)理的(de)(de)鋼管(guan)壁(bi)厚(hou)(hou)較薄，以此使感應加熱(re)速度，能(neng)夠(gou)滿足(zu)焊管(guan)機組(zu)的(de)(de)焊接速度。線外熱(re)處(chu)(chu)(chu)(chu)理由于不受焊接速度限(xian)制，一般要求(qiu)采(cai)(cai)用中(zhong)頻(pin)(pin)或工頻(pin)(pin)電(dian)流，這樣(yang)就可以滿足(zu)厚(hou)(hou)壁(bi)鋼管(guan)的(de)(de)熱(re)處(chu)(chu)(chu)(chu)理。因為(wei)頻(pin)(pin)率(lv)越低，其透人深度就越大。所以，感應加熱(re)熱(re)處(chu)(chu)(chu)(chu)理又(you)可分(fen)為(wei)：高(gao)頻(pin)(pin)感應加熱(re)熱(re)處(chu)(chu)(chu)(chu)理、中(zhong)頻(pin)(pin)感應加熱(re)熱(re)處(chu)(chu)(chu)(chu)理和工頻(pin)(pin)感應加熱(re)熱(re)處(chu)(chu)(chu)(chu)理，分(fen)別(bie)適(shi)應于薄壁(bi)和厚(hou)(hou)壁(bi)管(guan)的(de)(de)熱(re)處(chu)(chu)(chu)(chu)理。

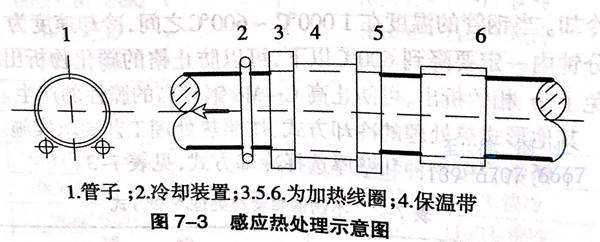

感應加(jia)熱(re)是一種(zhong)在短時間(jian)內完成(cheng)加(jia)熱(re)的方法，它(ta)具有加(jia)熱(re)冷卻變形小，設備(bei)(bei)簡單(dan)小型等優點(dian)，常用在大(da)直徑不銹(xiu)(xiu)鋼(gang)及小直徑、薄壁不銹(xiu)(xiu)鋼(gang)管的固溶(rong)熱(re)處理工序上。圖7-3所示是大(da)直徑不銹(xiu)(xiu)鋼(gang)焊管熱(re)處理設備(bei)(bei)的示意圖。這(zhe)種(zhong)設備(bei)(bei)一般是焊管機(ji)組的在線設備(bei)(bei)，并置于焊管機(ji)組的出口(kou)處。
