不銹鋼管(guan)熱處理主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不(bu)銹鋼管的熱處理制度。

1. 熱處(chu)理溫度及(ji)爐溫

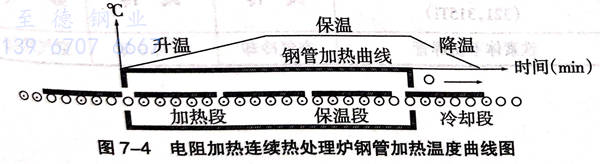

 在(zai)熱(re)(re)(re)處(chu)(chu)理(li)過程中，不銹鋼管熱(re)(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)及(ji)爐溫(wen)(wen)的控制是非常(chang)重要的（圖7-4)表(biao)7-1由(you)所列出了 AST-FAGERSTA 熱(re)(re)(re)處(chu)(chu)理(li)爐各類鋼種的熱(re)(re)(re)處(chu)(chu)理(li)溫(wen)(wen)度(du)和加熱(re)(re)(re)爐各組電阻加熱(re)(re)(re)溫(wen)(wen)度(du)，在(zai)熱(re)(re)(re)處(chu)(chu)理(li)時應(ying)照此嚴格控制，以保證熱(re)(re)(re)處(chu)(chu)理(li)效果(guo)。

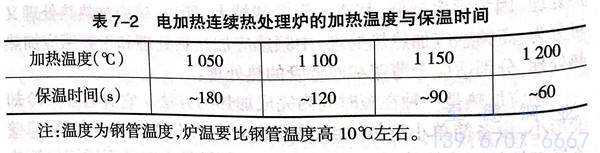

 電加熱連續熱處理爐的加熱溫度與保(bao)溫時間見表7-2。

2. 冷卻與冷卻速度

 為(wei)(wei)了防止(zhi)(zhi)碳(tan)化鉻的析(xi)(xi)出(chu)(chu)，對固熔處(chu)理的不銹鋼(gang)管(guan)，必須進(jin)行快速冷卻。當不銹鋼(gang)管(guan)的溫度(du)在(zai)1000℃~600℃之間(jian)，冷卻速度(du)為(wei)(wei)5℃/s,即兩分鐘內一定要(yao)降到600℃以(yi)下，可以(yi)防止(zhi)(zhi)鉻的碳(tan)化物析(xi)(xi)出(chu)(chu)，同(tong)時也避(bi)免了σ相的析(xi)(xi)出(chu)(chu)，可防止(zhi)(zhi)高Cr-Mo鋼(gang)較高的脆性的產生(sheng)。

 其他(ta)形式熱處(chu)理的(de)冷卻方式，按照(zhao)熱處(chu)理工藝(yi)要求實施。

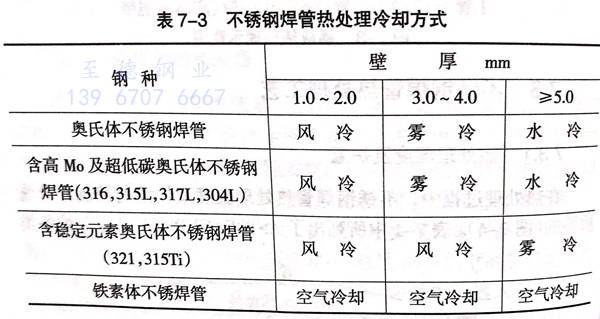

 不銹鋼(gang)管按鋼(gang)種和壁厚選擇(ze)冷(leng)卻方式，見表7-3。

3. 不(bu)銹(xiu)鋼焊管的熱處理制度(du)

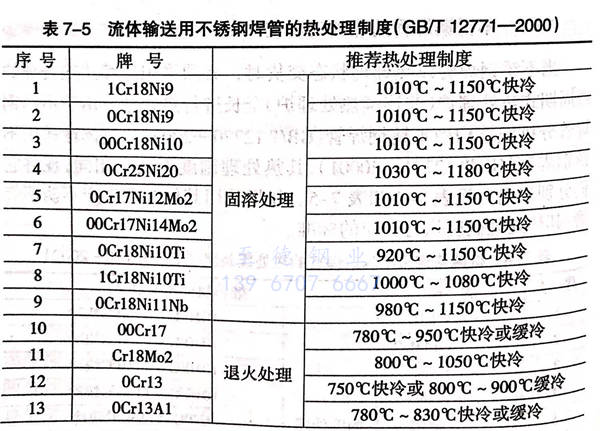

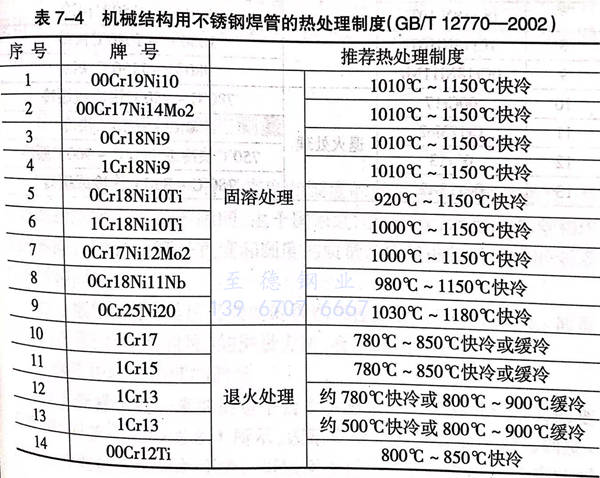

 當不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)管(guan)以熱(re)(re)處(chu)(chu)理(li)(li)狀態交貨時，必(bi)須采用(yong)連續式熱(re)(re)處(chu)(chu)理(li)(li)爐(lu)(lu)或(huo)周期(qi)式熱(re)(re)處(chu)(chu)理(li)(li)爐(lu)(lu)（非連續熱(re)(re)處(chu)(chu)理(li)(li)爐(lu)(lu)）全長進行熱(re)(re)處(chu)(chu)理(li)(li)。由于不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)焊管(guan)分機械結構用(yong)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)焊管(guan)（GB/T 14976-2002)和流體輸送用(yong)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)管(guan)（GB/T 14975 -2002),其熱(re)(re)處(chu)(chu)理(li)(li)制度不(bu)(bu)(bu)完全相同，現(xian)將它(ta)們分別列出，見表7-4和表7-5.如果采用(yong)其他(ta)標準(zhun)生(sheng)產不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)焊管(guan)，其熱(re)(re)處(chu)(chu)理(li)(li)制度執(zhi)行相應(ying)的(de)標準(zhun)。
