對55mm厚304不銹(xiu)鋼板（我國標準牌號為06Cr19Ni10鋼板）采用埋弧(hu)焊(han)的方法，選定合適的焊接參數進行焊接工藝評定，對其焊接接頭微觀組織和力學性能進行檢測，為304不(bu)銹鋼(gang)厚(hou)板焊接產品提供可靠的依據。


1. 材料的選用(yong)


  選(xuan)(xuan)用(yong)(yong)母材(cai)為常(chang)用(yong)(yong)的304不銹鋼(gang)板進行埋(mai)弧焊接，板材(cai)尺寸(cun)為350mmx200mmx55mm。其化(hua)學(xue)成分和力學(xue)性能見(jian)(jian)表3-64。焊接材(cai)料選(xuan)(xuan)用(yong)(yong)ER308L（相當于我(wo)國牌號H03Cr21Ni10Si）焊絲，直徑為4mm，其成分見(jian)(jian)表3-65，焊劑選(xuan)(xuan)用(yong)(yong)燒結(jie)焊劑SJ601。與ER308L焊絲配合使用(yong)(yong)，可使焊接工藝性良好(hao)、焊縫成形美觀、脫渣容易(yi)。

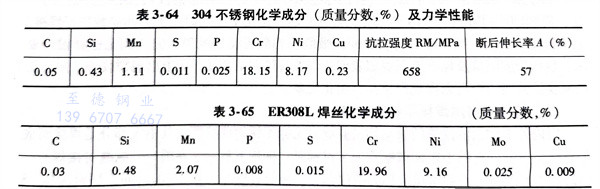

表 64.jpg



2. 焊接工藝的(de)選用


  選用(yong)ZX7-1000M埋弧焊(han)機(ji)焊(han)接304不(bu)銹鋼板，采用(yong)對接接頭(tou)，開30°坡口(kou)，留2mm鈍邊，焊(han)前將坡口(kou)兩(liang)側20～30mm范(fan)圍內的水分油污等有害雜質(zhi)應(ying)(ying)清(qing)理干凈，并通(tong)過打磨(mo)呈現(xian)出金屬光澤(ze)；焊(han)絲表面也應(ying)(ying)清(qing)除油污、有害雜質(zhi)，保持光亮。


  焊(han)(han)(han)(han)接(jie)(jie)時焊(han)(han)(han)(han)縫兩(liang)頭加引弧板，并預留24°～25°左右的反(fan)變形量。首先用(yong)(yong)MIG焊(han)(han)(han)(han)進行(xing)打底焊(han)(han)(han)(han)接(jie)(jie)；然后采用(yong)(yong)埋(mai)弧焊(han)(han)(han)(han)，按(an)焊(han)(han)(han)(han)接(jie)(jie)工藝評定后的焊(han)(han)(han)(han)接(jie)(jie)參數，見表3-66，進行(xing)多(duo)層(ceng)多(duo)道(dao)焊(han)(han)(han)(han)接(jie)(jie)直到坡(po)口(kou)填滿；其后對焊(han)(han)(han)(han)縫坡(po)口(kou)反(fan)面刨槽清根處理(li)，再用(yong)(yong)埋(mai)弧焊(han)(han)(han)(han)焊(han)(han)(han)(han)1～2層(ceng)填滿即可。1＃試(shi)板焊(han)(han)(han)(han)接(jie)(jie)32道(dao)，2＃試(shi)板焊(han)(han)(han)(han)接(jie)(jie)39道(dao)。

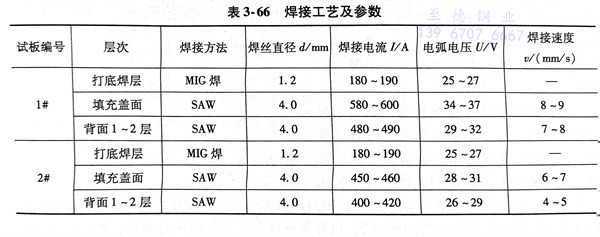

表 66.jpg


3. 試驗結果分析


  a. 焊接接頭力學性能根據GB/T 228.1-2010、GB/T 2653-2008 及 GB/T2650-2008標準進行拉伸、彎曲和(he)沖(chong)擊試驗，全(quan)部(bu)合格(ge)。


  b. 顯微硬(ying)(ying)(ying)度的測定 焊縫區與母材硬(ying)(ying)(ying)度值(zhi)接(jie)近或低于兩側焊接(jie)熱影響(xiang)區的硬(ying)(ying)(ying)度值(zhi)，但總體上硬(ying)(ying)(ying)度值(zhi)相差不大，未(wei)發生明顯組(zu)織脆化現象。


  c. 焊接(jie)接(jie)頭的(de)微觀組(zu)(zu)織分(fen)析 顯(xian)微組(zu)(zu)織均為(wei)奧氏體＋粒狀碳化物＋少量鐵素體，在(zai)熔(rong)合線附近組(zu)(zu)織有所(suo)粗(cu)化，但(dan)未出現明顯(xian)的(de)粗(cu)大（貫通(tong)）柱晶。此外，熱影(ying)響區較窄，母材(cai)顯(xian)微組(zu)(zu)織比較均勻。這說(shuo)明所(suo)選擇的(de)焊接(jie)工藝參數(shu)相對(dui)較合理(li)，避免(mian)了熱輸入過大帶來的(de)不利影(ying)響。


對于厚55mm的304不(bu)銹鋼（我國標準牌號為(wei)06Cr19Ni10鋼板(ban)），采用埋弧(hu)焊(han)的方法，用ER308L焊(han)絲(si)和SJ601 焊(han)劑作為(wei)焊(han)接材(cai)(cai)料，選用上述的焊(han)接工(gong)藝(yi)和參(can)數進行焊(han)接，其(qi)焊(han)接接頭(tou)抗(kang)拉強度、彎曲(qu)性能及沖(chong)擊吸收功均獲得(de)良好效果(guo)，完全(quan)滿足圖樣(yang)設計要求(qiu)。顯(xian)微硬度測量(liang)及顯(xian)微組織觀察表明：焊(han)縫與母材(cai)(cai)結合(he)良好，未出現裂紋等缺(que)陷(xian)、無(wu)晶間腐(fu)蝕傾向、焊(han)后(hou)未出現嚴重晶粒粗化現象。
