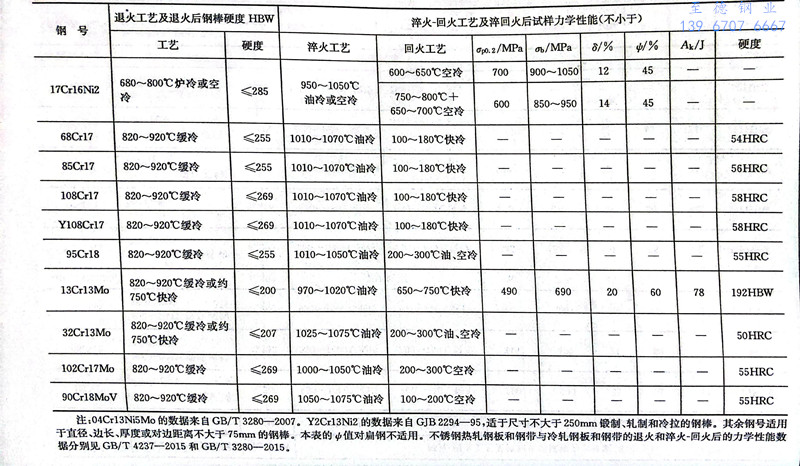

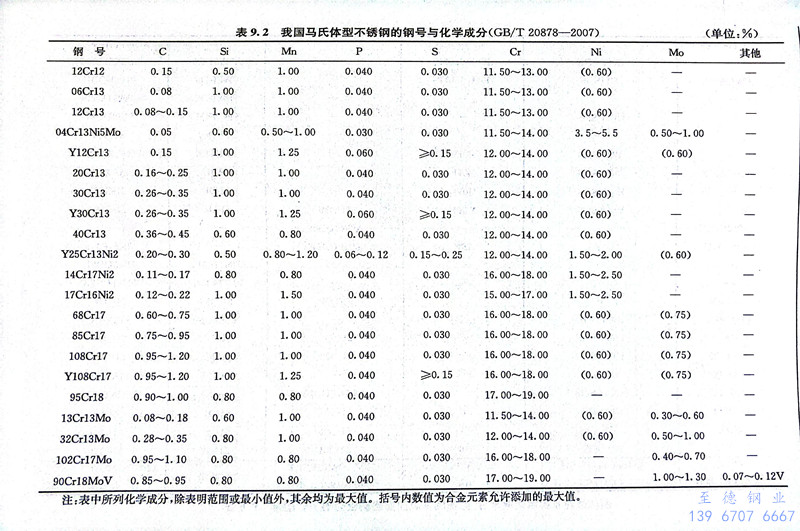

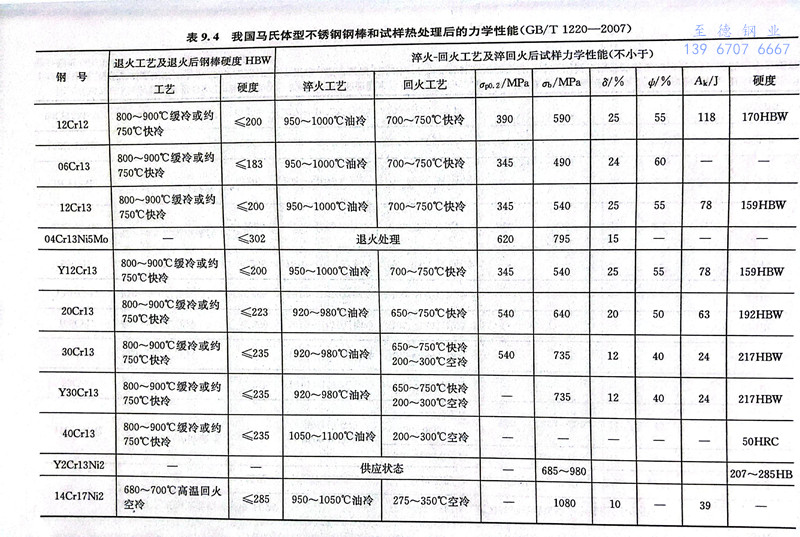

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號共有6個，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個共同特點是加熱和冷卻時具有α→y的轉變，因此可以用熱處理方法在比較寬的范圍內改善它們的力學性能。從顯微組織來劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時，進行少量α→y轉變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學性能見表9.2和表9.4。生產實際中以12Cr13、20Cr13、30Cr13、40Cr13四個鋼號應用較多。

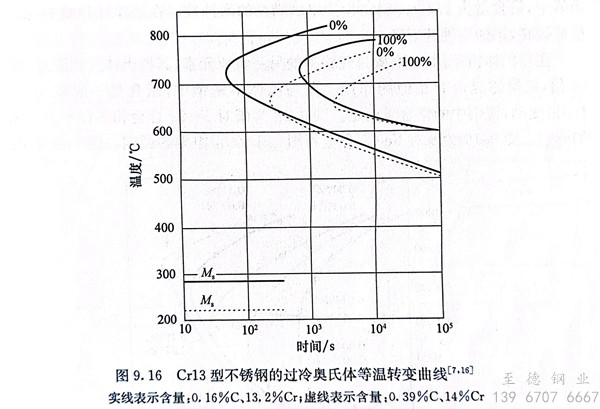

 Cr13型不銹鋼(gang)因含有大量(liang)鉻元素(su)，過冷(leng)奧氏體(ti)的穩定性較(jiao)高（圖9.16），因此這(zhe)類不銹鋼(gang)高溫加熱后在空氣(qi)中(zhong)冷(leng)卻(que)即可以獲得(de)馬(ma)氏體(ti)組織(zhi)。鍛后如冷(leng)卻(que)較(jiao)快（在空氣(qi)中(zhong)冷(leng)卻(que)），由于變(bian)形的殘(can)余應力及組織(zhi)轉變(bian)的共同(tong)影響(xiang)，常(chang)會使鍛件表(biao)面產生裂紋，這(zhe)種開裂傾向因鋼(gang)中(zhong)碳含量(liang)增(zeng)高而增(zeng)大，因此對這(zhe)類鋼(gang)鍛后應緩慢冷(leng)卻(que)，并及時(shi)地進行軟化處(chu)理。
