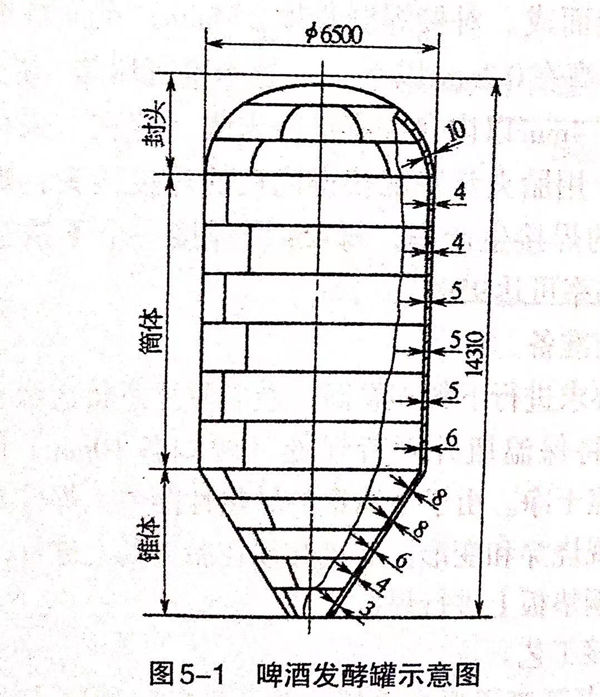

啤酒發酵罐結構如圖5-1所示，其容量為322m。啤酒發酵罐所用材料為SS142333-28(德國）和WI4301(瑞典）兩種奧氏體不銹鋼，板厚為3~10mm.啤酒發酵罐要求焊縫的內表面磨平、拋光，不允許有氣孔、裂紋和咬邊等缺陷存在。

  啤(pi)酒(jiu)發酵罐(guan)結構(gou)較為復雜，因此應選用手工鎢極氬弧焊(han)(han)(han)將(jiang)啤(pi)酒(jiu)罐(guan)的封頭、筒體和錐體分(fen)別(bie)進行組焊(han)(han)(han)，最(zui)后拼接(jie)(jie)成整體。焊(han)(han)(han)接(jie)(jie)時(shi)，由于罐(guan)體壁薄、輪(lun)廓龐大，焊(han)(han)(han)接(jie)(jie)工作量大，因此，控制焊(han)(han)(han)接(jie)(jie)變形(xing)是焊(han)(han)(han)接(jie)(jie)工藝的主要關鍵(jian)。

控制變形的主要措施如下：

  ①. 所有接頭對接時均保留間隙2mm左右。因不銹鋼焊接收縮量大，所以要留較大的間隙，以避免焊接時隨著焊接的行已焊部分收縮而造成兩板擠緊而造成較大的變形。

  ②. 裝配的(de)定(ding)位焊(han)縫(feng)長度(du)約為(wei)5mm,相鄰定(ding)位焊(han)縫(feng)之間的(de)距(ju)離(li)為(wei)15mm.采用較(jiao)為(wei)密集的(de)定(ding)位焊(han)，有(you)利于防止(zhi)薄板接口的(de)錯邊(bian)，防止(zhi)待焊(han)部(bu)分的(de)間隙過分收縮(suo)而產生未焊(han)透和嚴(yan)重的(de)焊(han)接變形(xing)。

  ③. 采用雙面保護手工鎢極氬弧焊，即兩個焊槍同時從兩面施焊，焊槍相距不大于5mm.實踐證明，這種工藝可使焊接線能量集中，加快焊接速度，有助于減小變形。“雙面保護焊”還具有兩面同時進行氬氣保護、防止氧化、提高熱效率、減小熱輸入、改善接頭力學性能等優點。

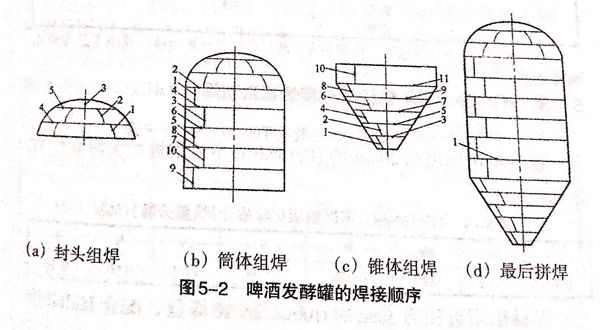

  ④. 焊(han)接時，選擇(ze)合(he)理的焊(han)接順(shun)序(xu)。按照圖(tu)5-2(a)~圖(tu)5-2（d)的順(shun)序(xu)進(jin)行焊(han)接。圖(tu)5-2中(zhong)還標出了每個(ge)工序(xu)中(zhong)各道焊(han)道的焊(han)接順(shun)序(xu)。

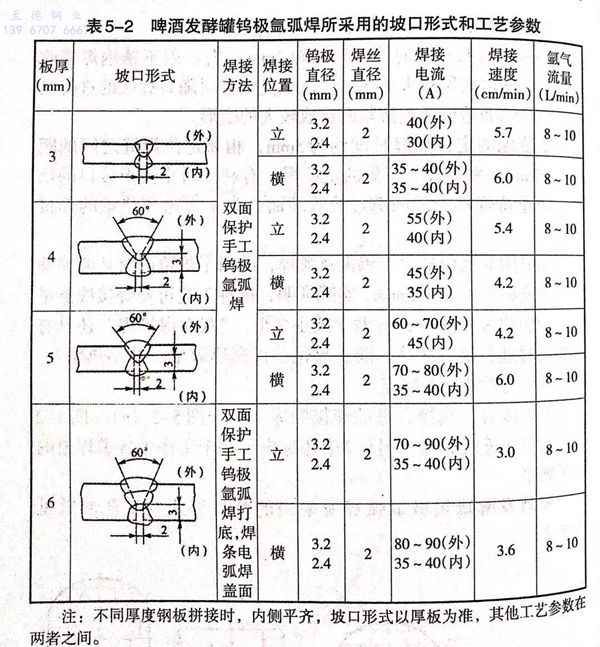

  啤酒發酵罐(guan)鎢(wu)極氬(ya)弧焊所采用的坡(po)口形式及工藝(yi)參數(shu)見表5-2.

注：不同厚度(du)鋼板拼接時，內側平齊(qi)，坡口形式以厚板為準，其(qi)他工藝參數在兩(liang)者之(zhi)間。
