固(gu)(gu)(gu)(gu)溶處理(li)(li)是(shi)(shi)將合(he)(he)(he)金(jin)加(jia)熱(re)到(dao)(dao)高(gao)溫(wen)(wen)(wen)(wen)(wen)單－相(xiang)區恒溫(wen)(wen)(wen)(wen)(wen)保(bao)持(chi)，使(shi)過(guo)(guo)剩相(xiang)溶解(jie)(jie)到(dao)(dao)溶體(ti)后快速(su)(su)冷(leng)卻、以得(de)到(dao)(dao)過(guo)(guo)飽和(he)(he)固(gu)(gu)(gu)(gu)溶體(ti)的(de)(de)(de)(de)熱(re)處理(li)(li)工藝。首先，固(gu)(gu)(gu)(gu)溶處理(li)(li)是(shi)(shi)為(wei)了溶解(jie)(jie)基體(ti)內碳化(hua)(hua)(hua)物、γ'相(xiang)等(deng)以得(de)到(dao)(dao)均勻的(de)(de)(de)(de)過(guo)(guo)飽和(he)(he)固(gu)(gu)(gu)(gu)溶體(ti)，便于(yu)(yu)時效(xiao)時重新(xin)析出(chu)顆粒細小、分布均勻的(de)(de)(de)(de)碳化(hua)(hua)(hua)物和(he)(he)γ'等(deng)強(qiang)(qiang)(qiang)化(hua)(hua)(hua)相(xiang)，同時消除由于(yu)(yu)冷(leng)熱(re)加(jia)工產生(sheng)的(de)(de)(de)(de)應力。使(shi)合(he)(he)(he)金(jin)發生(sheng)再結(jie)晶(jing)。其次，固(gu)(gu)(gu)(gu)溶處理(li)(li)是(shi)(shi)為(wei)了獲得(de)適宜的(de)(de)(de)(de)晶(jing)粒度(du)(du)(du)(du)，以保(bao)證合(he)(he)(he)金(jin)高(gao)溫(wen)(wen)(wen)(wen)(wen)抗蠕變性能。固(gu)(gu)(gu)(gu)溶處理(li)(li)的(de)(de)(de)(de)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)(du)(du)范圍為(wei)980~1250℃,主(zhu)要根據各(ge)個合(he)(he)(he)金(jin)中(zhong)相(xiang)析出(chu)和(he)(he)溶解(jie)(jie)規(gui)律及使(shi)用要求來選擇(ze)，以保(bao)證主(zhu)要強(qiang)(qiang)(qiang)化(hua)(hua)(hua)相(xiang)必要的(de)(de)(de)(de)析出(chu)條(tiao)件和(he)(he)一定的(de)(de)(de)(de)晶(jing)粒度(du)(du)(du)(du)。對于(yu)(yu)長期高(gao)溫(wen)(wen)(wen)(wen)(wen)使(shi)用的(de)(de)(de)(de)合(he)(he)(he)金(jin)，要求有較(jiao)(jiao)好(hao)的(de)(de)(de)(de)高(gao)溫(wen)(wen)(wen)(wen)(wen)持(chi)久和(he)(he)蠕變性能，應選擇(ze)較(jiao)(jiao)高(gao)的(de)(de)(de)(de)固(gu)(gu)(gu)(gu)溶溫(wen)(wen)(wen)(wen)(wen)度(du)(du)(du)(du)以獲得(de)較(jiao)(jiao)大的(de)(de)(de)(de)晶(jing)粒度(du)(du)(du)(du)；對于(yu)(yu)中(zhong)溫(wen)(wen)(wen)(wen)(wen)使(shi)用并要求較(jiao)(jiao)好(hao)的(de)(de)(de)(de)室溫(wen)(wen)(wen)(wen)(wen)硬度(du)(du)(du)(du)、屈服強(qiang)(qiang)(qiang)度(du)(du)(du)(du)、拉伸強(qiang)(qiang)(qiang)度(du)(du)(du)(du)、沖擊韌性和(he)(he)疲勞強(qiang)(qiang)(qiang)度(du)(du)(du)(du)的(de)(de)(de)(de)合(he)(he)(he)金(jin)，可采用較(jiao)(jiao)低(di)的(de)(de)(de)(de)固(gu)(gu)(gu)(gu)溶溫(wen)(wen)(wen)(wen)(wen)度(du)(du)(du)(du)，保(bao)證較(jiao)(jiao)小的(de)(de)(de)(de)晶(jing)粒度(du)(du)(du)(du)。高(gao)溫(wen)(wen)(wen)(wen)(wen)固(gu)(gu)(gu)(gu)溶處理(li)(li)時，各(ge)種析出(chu)相(xiang)都逐步溶解(jie)(jie)，同時晶(jing)粒長大；低(di)溫(wen)(wen)(wen)(wen)(wen)固(gu)(gu)(gu)(gu)溶處理(li)(li)時，不(bu)僅有主(zhu)要強(qiang)(qiang)(qiang)化(hua)(hua)(hua)相(xiang)的(de)(de)(de)(de)溶解(jie)(jie)，而且可能有某(mou)些相(xiang)的(de)(de)(de)(de)析出(chu)。對于(yu)(yu)過(guo)(guo)飽和(he)(he)度(du)(du)(du)(du)低(di)的(de)(de)(de)(de)合(he)(he)(he)金(jin)，通(tong)常選擇(ze)較(jiao)(jiao)快的(de)(de)(de)(de)冷(leng)卻速(su)(su)度(du)(du)(du)(du)；對于(yu)(yu)過(guo)(guo)飽和(he)(he)度(du)(du)(du)(du)高(gao)的(de)(de)(de)(de)合(he)(he)(he)金(jin)，通(tong)常為(wei)空氣中(zhong)冷(leng)卻。

 對2205雙相不銹鋼(gang)進行不同溫度的固溶處理會導致2205雙相(xiang)不銹鋼兩相組織的改變，進而導致其性能的差異，圖3.1是在不同溫度下2205雙相不銹鋼固溶處理后的微觀組織。

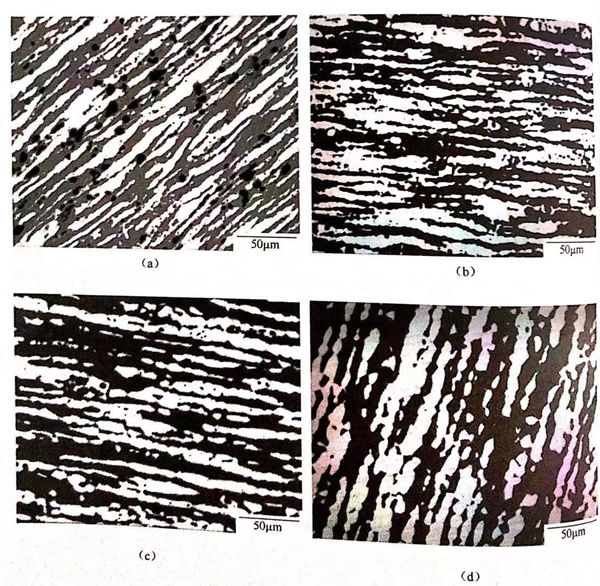

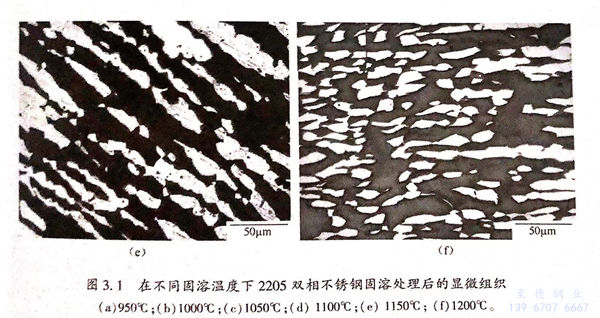

  選取1000℃作(zuo)為最低固溶溫度(du)，當熱處理溫度(du)低于950℃時(shi)，雙(shuang)(shuang)相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)基(ji)體(ti)(ti)會析出(chu)雜質相(xiang)(xiang)(xiang)(xiang)σ相(xiang)(xiang)(xiang)(xiang)，σ相(xiang)(xiang)(xiang)(xiang)作(zuo)為富含(han)Cr、Mo的(de)硬脆相(xiang)(xiang)(xiang)(xiang)，其存在降(jiang)低雙(shuang)(shuang)相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)的(de)耐(nai)蝕(shi)性能。圖3.1(a)為950℃的(de)微(wei)觀(guan)組織(zhi)，。相(xiang)(xiang)(xiang)(xiang)廣泛分(fen)布(bu)于鐵(tie)(tie)素體(ti)(ti)／奧(ao)氏體(ti)(ti)晶(jing)界。當溫度(du)達到1000℃時(shi)，σ相(xiang)(xiang)(xiang)(xiang)會消失，雙(shuang)(shuang)相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)中只存在鐵(tie)(tie)素體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)和奧(ao)氏體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)。圖3.1(b)~(f)中深色區為鐵(tie)(tie)素體(ti)(ti)，淺(qian)色區為奧(ao)氏體(ti)(ti)。奧(ao)氏體(ti)(ti)以(yi)鐵(tie)(tie)素體(ti)(ti)為基(ji)體(ti)(ti)，呈帶狀(zhuang)或(huo)島狀(zhuang)分(fen)布(bu)于鐵(tie)(tie)素體(ti)(ti)上。隨著溫度(du)的(de)升高，奧(ao)氏體(ti)(ti)晶(jing)粒尺(chi)寸變(bian)大。

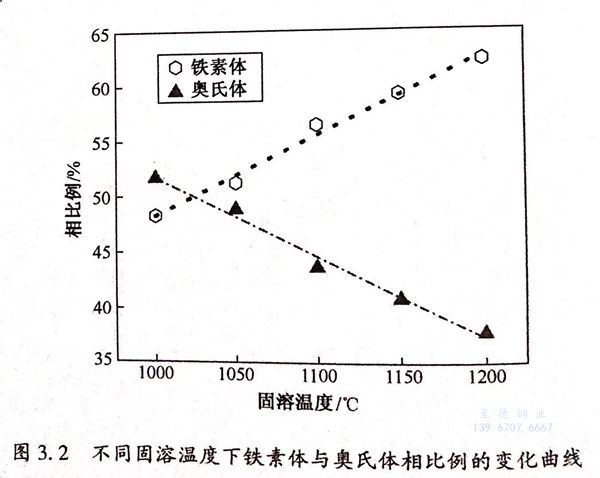

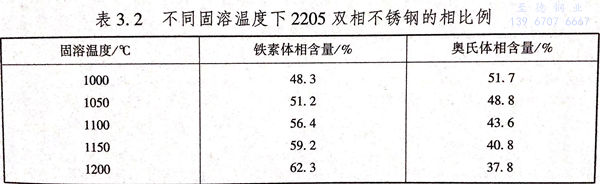

 利用(yong)IAS圖像分(fen)析(xi)軟件(jian)(jian)測量(liang)(liang)并計(ji)算相(xiang)(xiang)比(bi)例，每個熱處理溫(wen)度(du)下的金相(xiang)(xiang)圖取8張計(ji)算，求取平(ping)均值(zhi)。表3.2給出了利用(yong)IAS圖像分(fen)析(xi)軟件(jian)(jian)計(ji)算得到(dao)不同固溶(rong)(rong)(rong)(rong)溫(wen)度(du)溫(wen)度(du)下2205雙相(xiang)(xiang)不銹鋼的相(xiang)(xiang)比(bi)例。1000℃時(shi)，鐵(tie)素體(ti)(ti)(ti)含(han)(han)量(liang)(liang)為48.3%,隨著(zhu)固溶(rong)(rong)(rong)(rong)溫(wen)度(du)的升高，鐵(tie)素體(ti)(ti)(ti)相(xiang)(xiang)含(han)(han)量(liang)(liang)增加(jia)，奧(ao)氏(shi)體(ti)(ti)(ti)相(xiang)(xiang)含(han)(han)量(liang)(liang)下降，直到(dao)1200℃時(shi)，鐵(tie)素體(ti)(ti)(ti)含(han)(han)量(liang)(liang)達到(dao)62.3%,奧(ao)氏(shi)體(ti)(ti)(ti)含(han)(han)量(liang)(liang)僅占(zhan)37.7%.這種鐵(tie)素體(ti)(ti)(ti)與奧(ao)氏(shi)體(ti)(ti)(ti)隨固溶(rong)(rong)(rong)(rong)溫(wen)度(du)的變化規律前人的研究結果相(xiang)(xiang)一致。兩相(xiang)(xiang)比(bi)例的變化曲線(xian)如圖3.2所示(shi)，兩相(xiang)(xiang)與溫(wen)度(du)的關系(xi)呈線(xian)性變化。當固溶(rong)(rong)(rong)(rong)溫(wen)度(du)約為1040℃時(shi)，其相(xiang)(xiang)比(bi)例為1:1。

 因(yin)此在本實(shi)驗的6個固溶溫(wen)度中，當固溶溫(wen)度為1050℃時，雙相不銹鋼相比例最接近1:1。

 采(cai)用顯微(wei)硬度儀壓頭為(wei)菱(ling)形(xing)壓頭，荷(he)載F為(wei)4.8N,分(fen)別測(ce)出菱(ling)形(xing)的兩個(ge)直徑d1和d2,根據下式計算顯微(wei)硬度：

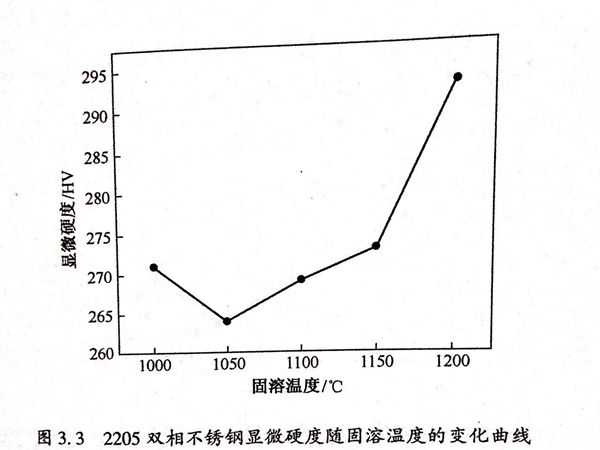

所(suo)有固(gu)(gu)溶溫(wen)度(du)(du)試樣(yang)均測5個點，最后(hou)求取平均值(zhi)(zhi)為(wei)個固(gu)(gu)溶溫(wen)度(du)(du)下(xia)2205雙相不銹(xiu)鋼的(de)顯微硬度(du)(du)值(zhi)(zhi)。顯微硬度(du)(du)值(zhi)(zhi)如表3.3所(suo)列，顯微硬度(du)(du)隨固(gu)(gu)溶溫(wen)度(du)(du)的(de)變化曲線如圖3.3所(suo)示。

  從圖3.3可知，2205雙相不銹鋼的顯微硬度先下降，后上升。這主要是由于當溫度為1000℃時，鐵素體相中間夾雜著小塊狀的二次奧氏體，當溫度達到1050℃后，二次奧氏體含量減少，組織均勻化程度提高，硬度減小。在此之后，隨著固溶溫度的增加，奧氏體含量減少，具有體心立方結構的奧氏體相屬于軟軔相，具有面心立方結構的鐵素體是強硬相，因此材料顯微硬度值又升高。同樣對2507雙(shuang)相不銹鋼進行不同溫度的固溶處理會導致2507雙相不銹鋼兩相組織的改變，進而導致其性能的差異，以下是2507雙相不銹鋼在不同溫度下固溶處理后的微觀組織。

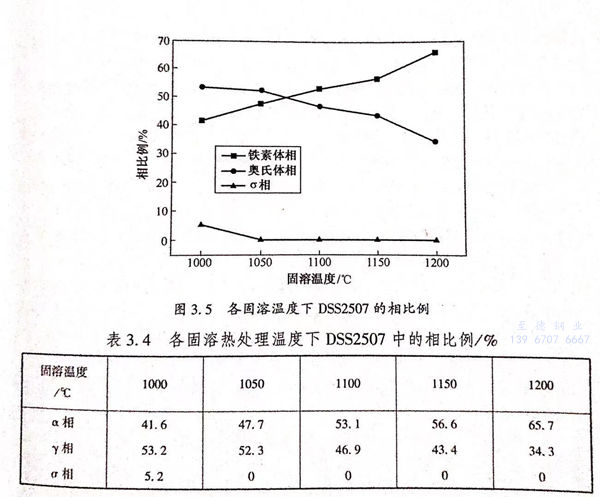

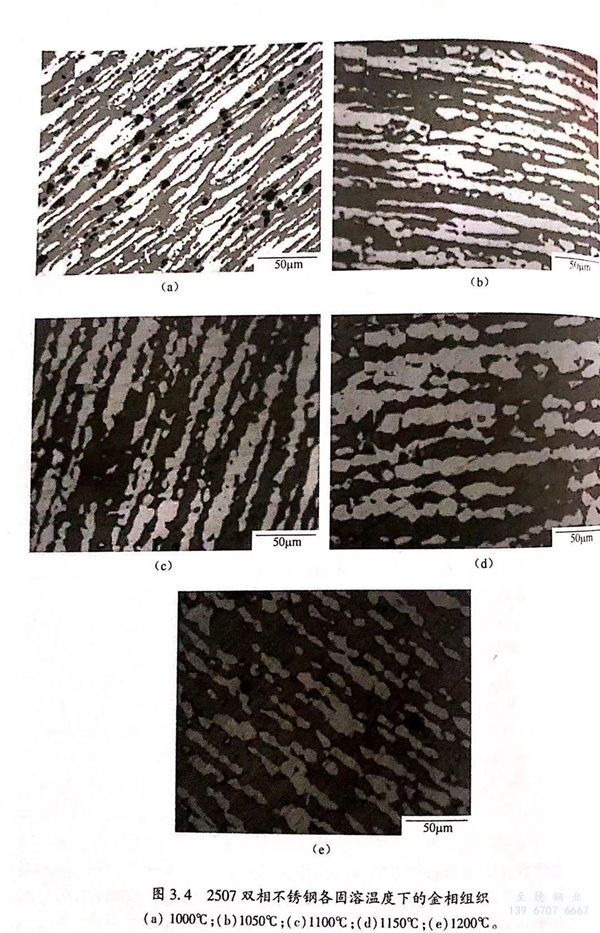

  2507雙(shuang)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)分別(bie)在1000℃、1050℃、1100℃、1150℃、1200℃下固(gu)(gu)溶0.5h后水冷的(de)(de)金相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)組織如(ru)圖3.4所(suo)(suo)示(shi)。從圖3.4可以(yi)清晰(xi)地得知當固(gu)(gu)溶溫度(du)為1000℃時(shi)鐵素(su)(su)體相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)與奧氏體相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)兩相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)界處有(you)σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)析(xi)出(chu)，隨(sui)固(gu)(gu)溶處理溫度(du)升高(gao)到1050℃時(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)已經溶解。利用(yong)Image-Pro-Plus 圖像分析(xi)儀軟件6.0版測定的(de)(de)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)如(ru)圖3.5所(suo)(suo)示(shi)。從圖3.5能夠(gou)(gou)獲得固(gu)(gu)溶熱(re)處理溫度(du)的(de)(de)增高(gao)會導(dao)致(zhi)σ析(xi)出(chu)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)含量降(jiang)低(di)，當固(gu)(gu)溶熱(re)處理溫度(du)大(da)于1050℃時(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)已經完(wan)全溶解。這是由(you)于固(gu)(gu)溶熱(re)處理溫度(du)的(de)(de)升高(gao)使(shi)鋼(gang)中鐵素(su)(su)體α相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)量增多(duo)，導(dao)致(zhi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)形(xing)成元素(su)(su)Cr和Mo在鐵素(su)(su)體相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)中的(de)(de)濃度(du)降(jiang)低(di)，進而導(dao)致(zhi)當固(gu)(gu)溶熱(re)處理溫度(du)大(da)于1050℃時(shi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)的(de)(de)形(xing)成受到抑制。考慮到σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)硬且脆，能夠(gou)(gou)大(da)幅度(du)減弱材(cai)料的(de)(de)塑性與韌性，并且σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)富Cr,很容易在其周圍產生(sheng)貧Cr區(qu)降(jiang)低(di)DSS2507的(de)(de)抗腐(fu)蝕(shi)性能，所(suo)(suo)以(yi)σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)為DSS2507析(xi)出(chu)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)中危害最(zui)大(da)的(de)(de)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)，因(yin)此(ci)，在實際應(ying)用(yong)過程中要想將2507雙(shuang)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)中的(de)(de)熱(re)軋態σ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)完(wan)全消(xiao)除(chu)所(suo)(suo)選用(yong)的(de)(de)固(gu)(gu)溶溫度(du)要不低(di)于1050℃。

  圖(tu)(tu)3.4中(zhong)深(shen)色(se)(se)組織(zhi)是鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)、淺色(se)(se)組織(zhi)是奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)。從(cong)(cong)圖(tu)(tu)3.4可(ke)知奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)首先表現(xian)為(wei)(wei)長條狀，隨(sui)(sui)著(zhu)固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)的(de)(de)(de)(de)升(sheng)(sheng)(sheng)高而(er)逐(zhu)(zhu)漸變(bian)(bian)短(duan)，變(bian)(bian)成(cheng)島狀分布在(zai)基(ji)體(ti)(ti)(ti)(ti)(ti)(ti)鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)上面(mian)。從(cong)(cong)圖(tu)(tu)3.5及表3.4中(zhong)給(gei)出的(de)(de)(de)(de)相(xiang)(xiang)比例(li)測量(liang)(liang)結果能(neng)夠獲得鋼(gang)中(zhong)鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)量(liang)(liang)隨(sui)(sui)固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)的(de)(de)(de)(de)升(sheng)(sheng)(sheng)高而(er)上升(sheng)(sheng)(sheng)，奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)體(ti)(ti)(ti)(ti)(ti)(ti)積分數隨(sui)(sui)著(zhu)固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)溫(wen)(wen)(wen)度(du)(du)的(de)(de)(de)(de)上升(sheng)(sheng)(sheng)而(er)下降，這是由于在(zai)較高的(de)(de)(de)(de)固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)溫(wen)(wen)(wen)度(du)(du)下2507雙相(xiang)(xiang)不(bu)銹鋼(gang)呈現(xian)出的(de)(de)(de)(de)組織(zhi)為(wei)(wei)單(dan)一的(de)(de)(de)(de)鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)，隨(sui)(sui)固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)的(de)(de)(de)(de)降低鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)逐(zhu)(zhu)步轉(zhuan)(zhuan)化為(wei)(wei)奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)組織(zhi)，即固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)的(de)(de)(de)(de)升(sheng)(sheng)(sheng)高導(dao)致奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)逐(zhu)(zhu)漸轉(zhuan)(zhuan)變(bian)(bian)為(wei)(wei)鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)組織(zhi)。從(cong)(cong)圖(tu)(tu)3.5可(ke)以看出當固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)在(zai)1000~1050℃之間時奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)y相(xiang)(xiang)比例(li)減小的(de)(de)(de)(de)比較緩慢，隨(sui)(sui)固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)的(de)(de)(de)(de)升(sheng)(sheng)(sheng)高奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)含量(liang)(liang)減少的(de)(de)(de)(de)趨勢加(jia)快，這是因(yin)為(wei)(wei)2507雙相(xiang)(xiang)不(bu)銹鋼(gang)中(zhong)的(de)(de)(de)(de)氮(dan)元(yuan)素(su)(su)(su)(su)是奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)形成(cheng)元(yuan)素(su)(su)(su)(su)，在(zai)較低固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)溫(wen)(wen)(wen)度(du)(du)下抑(yi)制了奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)向鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)的(de)(de)(de)(de)轉(zhuan)(zhuan)變(bian)(bian)，而(er)固(gu)(gu)(gu)溶(rong)(rong)(rong)(rong)(rong)熱(re)(re)處(chu)(chu)理(li)溫(wen)(wen)(wen)度(du)(du)的(de)(de)(de)(de)升(sheng)(sheng)(sheng)高會使N元(yuan)素(su)(su)(su)(su)穩定奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)(xiang)的(de)(de)(de)(de)作(zuo)用逐(zhu)(zhu)漸減弱(ruo)，進而(er)導(dao)致奧(ao)(ao)氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)γ相(xiang)(xiang)向鐵(tie)素(su)(su)(su)(su)體(ti)(ti)(ti)(ti)(ti)(ti)α相(xiang)(xiang)轉(zhuan)(zhuan)變(bian)(bian)速度(du)(du)加(jia)快。

 2507雙(shuang)相(xiang)不(bu)銹(xiu)鋼(gang)(gang)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)奧(ao)(ao)氏體(ti)(ti)相(xiang)和(he)鐵(tie)素(su)體(ti)(ti)相(xiang)這兩種(zhong)相(xiang)的(de)(de)(de)(de)(de)(de)相(xiang)比(bi)(bi)例(li)(li)主(zhu)要受(shou)固(gu)(gu)溶處(chu)理工藝以及自身化(hua)學(xue)成(cheng)分的(de)(de)(de)(de)(de)(de)影響(xiang)，當鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)主(zhu)要化(hua)學(xue)成(cheng)分確定時，則兩相(xiang)比(bi)(bi)例(li)(li)與固(gu)(gu)溶處(chu)理制度有著密切聯系。DSS2507的(de)(de)(de)(de)(de)(de)相(xiang)比(bi)(bi)例(li)(li)又影響(xiang)著其自身的(de)(de)(de)(de)(de)(de)性(xing)(xing)(xing)能，其塑(su)性(xing)(xing)(xing)隨著鐵(tie)素(su)體(ti)(ti)含量(liang)(liang)(liang)的(de)(de)(de)(de)(de)(de)增多而(er)(er)減(jian)弱、耐應力(li)腐(fu)(fu)蝕破裂能力(li)隨著奧(ao)(ao)氏體(ti)(ti)含量(liang)(liang)(liang)升(sheng)高而(er)(er)減(jian)弱，進(jin)而(er)(er)認為當鐵(tie)素(su)體(ti)(ti)α相(xiang)跟奧(ao)(ao)氏體(ti)(ti)γ相(xiang)這兩相(xiang)相(xiang)比(bi)(bi)例(li)(li)接近1:1時雙(shuang)相(xiang)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)(de)(de)(de)綜合(he)性(xing)(xing)(xing)能最佳，有較(jiao)好的(de)(de)(de)(de)(de)(de)抗(kang)腐(fu)(fu)蝕能力(li)以及較(jiao)優的(de)(de)(de)(de)(de)(de)力(li)學(xue)性(xing)(xing)(xing)能。從圖3.5可知固(gu)(gu)溶熱處(chu)理溫度在1050~1100℃之間時可以使鋼(gang)(gang)中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)兩相(xiang)組織比(bi)(bi)例(li)(li)達(da)到(dao)1:1,本(ben)實驗(yan)中(zhong)(zhong)所選(xuan)用(yong)的(de)(de)(de)(de)(de)(de)5種(zhong)固(gu)(gu)溶溫度中(zhong)(zhong)1050℃時鐵(tie)素(su)體(ti)(ti)α相(xiang)跟奧(ao)(ao)氏體(ti)(ti)γ相(xiang)比(bi)(bi)例(li)(li)最接近1:1,進(jin)而(er)(er)可以認為選(xuan)擇較(jiao)優的(de)(de)(de)(de)(de)(de)固(gu)(gu)溶熱處(chu)理溫度使DSS2507中(zhong)(zhong)的(de)(de)(de)(de)(de)(de)兩相(xiang)含量(liang)(liang)(liang)比(bi)(bi)例(li)(li)達(da)到(dao)1:1是有可能的(de)(de)(de)(de)(de)(de)，在實際應用(yong)過程中(zhong)(zhong)為了使2507雙(shuang)相(xiang)不(bu)銹(xiu)鋼(gang)(gang)獲得較(jiao)好的(de)(de)(de)(de)(de)(de)綜合(he)性(xing)(xing)(xing)能，進(jin)行(xing)固(gu)(gu)溶處(chu)理時選(xuan)取的(de)(de)(de)(de)(de)(de)固(gu)(gu)溶溫度應該在1050~1100℃之間。

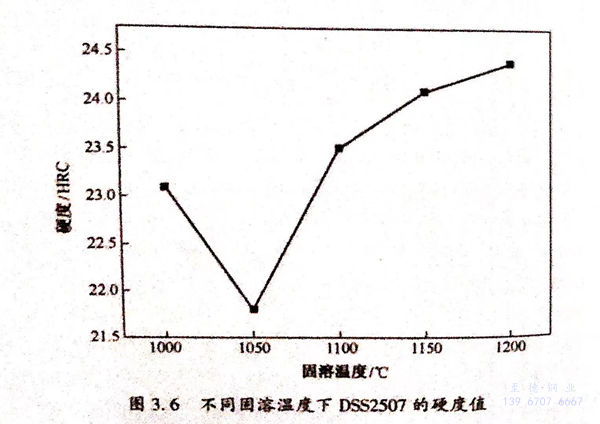

  2507雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)分別(bie)在(zai)1000℃、1050℃、1100℃、1150℃、1200℃固(gu)溶(rong)(rong)(rong)0.5h后水冷的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)值如圖(tu)3.6所示。從(cong)圖(tu)3.6可知DSS2507的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)隨(sui)(sui)固(gu)溶(rong)(rong)(rong)處理(li)(li)溫(wen)(wen)度(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)先(xian)減(jian)(jian)小后變大(da)呈曲線(xian)變化(hua)。在(zai)1000~1050℃溫(wen)(wen)度(du)(du)(du)(du)(du)(du)范圍內鋼(gang)的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)隨(sui)(sui)固(gu)溶(rong)(rong)(rong)熱(re)(re)處理(li)(li)溫(wen)(wen)度(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)(de)增高(gao)(gao)(gao)而逐(zhu)漸(jian)(jian)減(jian)(jian)小，1050~1200℃范圍內隨(sui)(sui)固(gu)溶(rong)(rong)(rong)熱(re)(re)處理(li)(li)溫(wen)(wen)度(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)(de)上(shang)(shang)升(sheng)(sheng)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)又漸(jian)(jian)漸(jian)(jian)變大(da)，且(qie)1050℃時(shi)DSS2507的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)表現為最小。從(cong)3.2.1節分析可知當固(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)(du)(du)(du)(du)(du)為1000℃時(shi)在(zai)鐵(tie)素體和奧(ao)氏體相(xiang)(xiang)(xiang)(xiang)(xiang)界處有(you)σ相(xiang)(xiang)(xiang)(xiang)(xiang)析出，σ相(xiang)(xiang)(xiang)(xiang)(xiang)是(shi)(shi)一(yi)種硬(ying)(ying)而脆的(de)(de)(de)(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)(xiang)，能夠(gou)提(ti)高(gao)(gao)(gao)雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)值，所以1000℃下(xia)鋼(gang)有(you)較高(gao)(gao)(gao)的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)，而σ相(xiang)(xiang)(xiang)(xiang)(xiang)會(hui)隨(sui)(sui)固(gu)溶(rong)(rong)(rong)熱(re)(re)處理(li)(li)溫(wen)(wen)度(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)而漸(jian)(jian)漸(jian)(jian)溶(rong)(rong)(rong)解(jie)到基體中，DSS2507的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)有(you)下(xia)降(jiang)的(de)(de)(de)(de)(de)(de)趨勢；同時(shi)又由于固(gu)溶(rong)(rong)(rong)熱(re)(re)處理(li)(li)溫(wen)(wen)度(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)(de)增高(gao)(gao)(gao)導(dao)致鋼(gang)中的(de)(de)(de)(de)(de)(de)鐵(tie)素體相(xiang)(xiang)(xiang)(xiang)(xiang)量增加而奧(ao)氏體相(xiang)(xiang)(xiang)(xiang)(xiang)量降(jiang)低，在(zai)室溫(wen)(wen)下(xia)鐵(tie)素體是(shi)(shi)體心立方(fang)(fang)結構（bcc)奧(ao)氏體是(shi)(shi)面心立方(fang)(fang)結構（fcc),前者硬(ying)(ying)度(du)(du)(du)(du)(du)(du)要高(gao)(gao)(gao)于后者，因(yin)此在(zai)鐵(tie)素體含(han)量逐(zhu)漸(jian)(jian)升(sheng)(sheng)高(gao)(gao)(gao)的(de)(de)(de)(de)(de)(de)情況(kuang)下(xia)鋼(gang)的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)也逐(zhu)漸(jian)(jian)升(sheng)(sheng)高(gao)(gao)(gao)，即(ji)隨(sui)(sui)著固(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)(du)(du)(du)(du)(du)的(de)(de)(de)(de)(de)(de)升(sheng)(sheng)高(gao)(gao)(gao)2507 雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)的(de)(de)(de)(de)(de)(de)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)呈升(sheng)(sheng)高(gao)(gao)(gao)的(de)(de)(de)(de)(de)(de)趨勢。綜上(shang)(shang)所述，隨(sui)(sui)固(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)(du)(du)(du)(du)(du)從(cong)1000℃上(shang)(shang)升(sheng)(sheng)到1200℃,2507雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)硬(ying)(ying)度(du)(du)(du)(du)(du)(du)呈先(xian)降(jiang)低后升(sheng)(sheng)高(gao)(gao)(gao)的(de)(de)(de)(de)(de)(de)變化(hua)趨勢。
