某大學對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應力腐蝕進行試驗，為氣田集輸管的設計、制造和維護提供了可靠的理論依據。

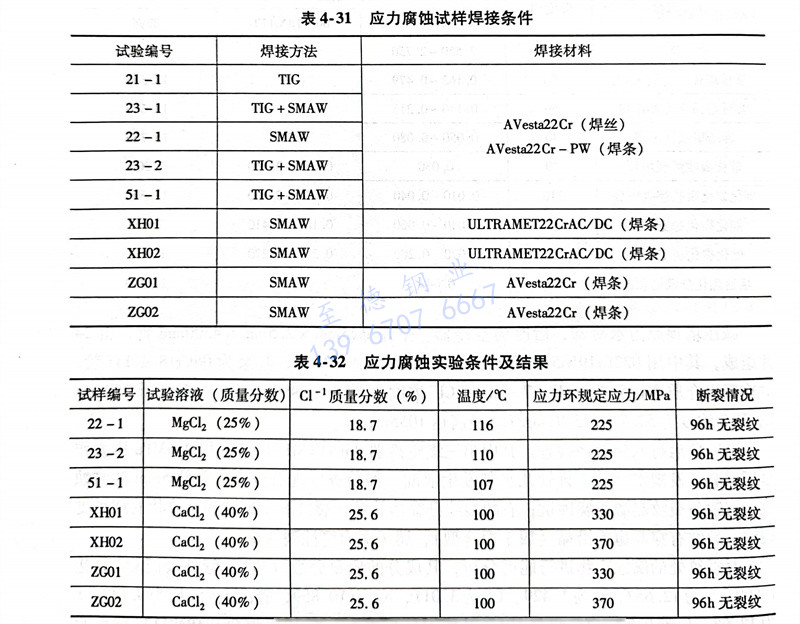

  試驗材料選用022Cr22Ni5Mo3N雙相(xiang)不銹(xiu)鋼(gang)，經過鑄造和熱軋，再經過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。

  應(ying)力腐蝕試(shi)驗(yan)在美國某公司的(de)應(ying)力環(huan)試(shi)驗(yan)系統中(zhong)(zhong)進(jin)行(xing)，按ASTM G36標(biao)準進(jin)行(xing)應(ying)力環(huan)腐蝕試(shi)驗(yan)，標(biao)準介質為溶(rong)液(ye)(ye)25％MgCl2，在溶(rong)液(ye)(ye)中(zhong)(zhong)經(jing)過(guo)96h應(ying)力環(huan)試(shi)驗(yan)后，所得到的(de)應(ying)力腐蝕結果(guo)見表4-32。說明(ming)022Cr22Ni5Mo3N雙相不銹鋼(gang)在試(shi)驗(yan)條件下具(ju)有(you)良好的(de)抗(kang)應(ying)力腐蝕性能，可在氣田集輸管網工程中(zhong)(zhong)應(ying)用。
