一(yi)、不銹鋼化學鍍鎳層的檢(jian)測
1. 外(wai)觀
不銹鋼化(hua)學鍍(du)鎳層(ceng)應光亮、平滑、致(zhi)密。
2. 孔隙(xi)率
鍍層厚度10μm,按ASTM B 733-90方法(fa)檢(jian)測應無孔隙。
3. 附(fu)著力
①. 熱法
試件加熱到(dao)150℃,保持1小(xiao)時(shi),然后(hou)在冷(leng)水中(zhong)急冷(leng)，鍍層不(bu)起(qi)泡、不(bu)脫皮。
②. 劃痕法
將鍍好的不(bu)銹鋼(gang)試片用硬質鋼(gang)刀把鍍層劃成(cheng)1mm2格子100個(ge)，劃線深度達到(dao)基體，觀察鍍層是否起(qi)(qi)皮，數(shu)出(chu)起(qi)(qi)皮格子數(shu)目，用未起(qi)(qi)皮格子的百分數(shu)表示結合力強弱。
4. 沉積速率(lv)測定
稱重法：用分析天平稱重法計算單位時間內不銹(xiu)鋼試(shi)片在沉(chen)積前后的(de)重量差來求得沉(chen)積速(su)率。
5. 耐(nai)蝕性
①. 硝(xiao)酸法
鍍層厚度(du)10μm,浸入濃硝酸中60秒,不發生(sheng)腐蝕。
②. 乙酸(suan)鹽霧實驗
零(ling)件在連續噴(pen)霧360小時,鍍(du)(du)層外表(biao)有輕微(wei)發黃現象(xiang)，基體金屬和鍍(du)(du)層均未發現腐蝕現象(xiang)。
③. 中性鹽(yan)霧實驗(yan)（NSS實驗(yan)）
不銹鋼試(shi)片在化(hua)學鍍鎳1小(xiao)時(shi)(shi)后(hou)，以5%氯(lv)化(hua)鈉溶液于YL-40C鹽(yan)霧實(shi)驗箱中連續噴霧8小(xiao)時(shi)(shi),停歇16小(xiao)時(shi)(shi)時(shi)(shi)，取(qu)出零(ling)件洗(xi)凈，觀察鍍層，評(ping)級方(fang)法按JISD 0201進行腐蝕(shi)評(ping)級，一般(ban)達9級為合格(ge)。
6. 硬度(du)
用MICROMET1型數字顯微硬(ying)度(du)計(ji)測定硬(ying)度(du)，熱處理后硬(ying)度(du)（HV)可(ke)達1200.可(ke)滿(man)足航標要求(qiu)。
二、不銹鋼化學鍍(du)鎳常(chang)見(jian)故障、可能原因及(ji)糾(jiu)正方(fang)法

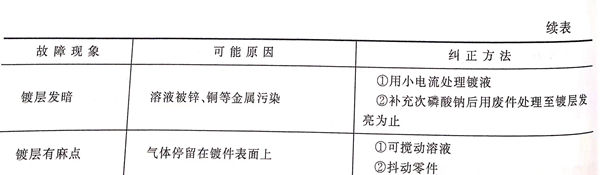

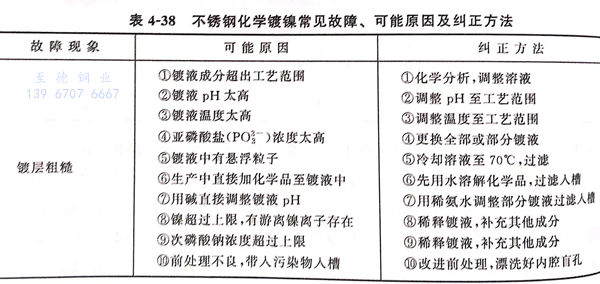

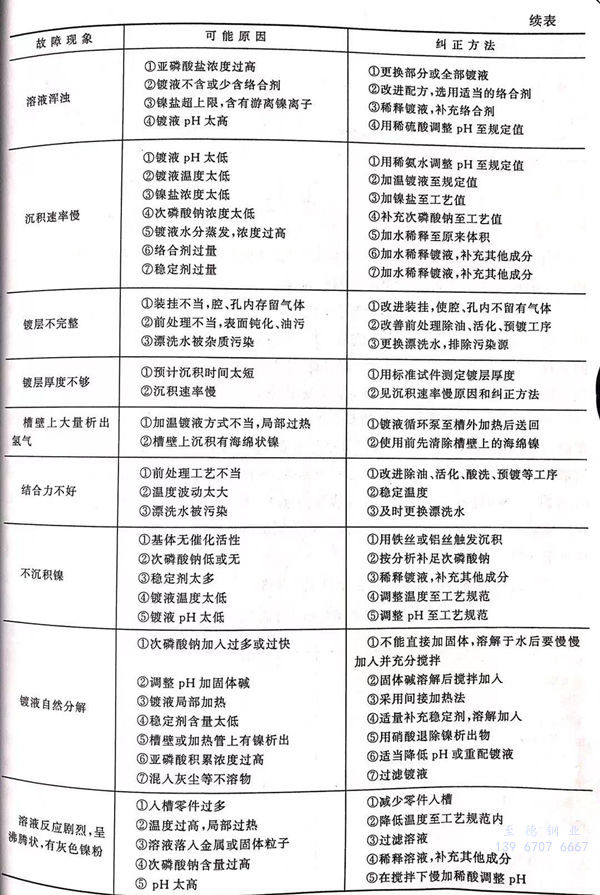

不銹鋼化(hua)學(xue)鍍鎳常見(jian)故(gu)障(zhang)、可能原(yuan)因及(ji)糾正方(fang)法見(jian)表4-38.
