06Cr13Al是一種低鉻的鐵素體(ti)不(bu)銹(xiu)鋼，由于碳含量低且加入鋁，從而抑制了高溫的α→y轉變。

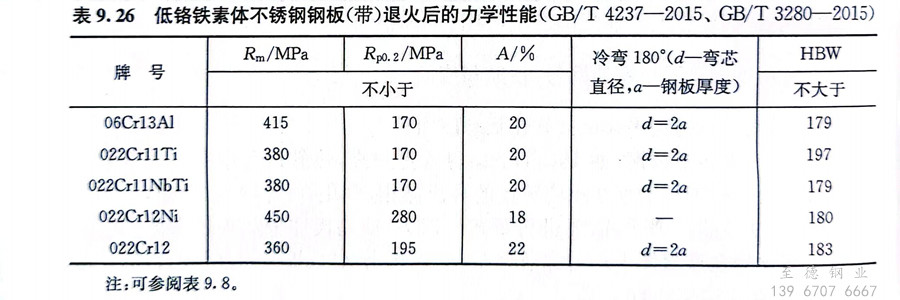

  06Cr13Al鋼(gang)(gang)的(de)始鍛溫(wen)(wen)度為(wei)1040～1150℃，終加工(gong)溫(wen)(wen)度不大于760℃，應控制熱加工(gong)工(gong)藝以得到比較(jiao)細的(de)晶粒組(zu)織，以便通過隨后的(de)處理獲得所要求的(de)塑(su)性和韌性。06Cr13Al鋼(gang)(gang)的(de)退(tui)火溫(wen)(wen)度為(wei)780～830℃，空(kong)冷(leng)(leng)或緩冷(leng)(leng)。經退(tui)火后鋼(gang)(gang)板的(de)力(li)學性能見表9.26。


表 26.jpg


  06Cr13Al鋼的耐銹性優于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等馬氏體不銹鋼，其抗氧化使用溫度、斷續加熱溫度不大于760℃，連續加熱溫度不大于677℃。06Cr13Al鋼具有良好的塑性、韌性和冷成形性，優于鉻含量更高的其他鐵素體不銹鋼，可采用一般不銹鋼所采用的方法進行焊接。06Cr13Al鋼在475℃長時間加熱，不呈現475℃脆性。06Cr13Al鋼主要用于石油精煉塔槽襯里和各種部件、蒸汽透平葉片等。
