一、法蘭蓋型(xing)式與(yu)尺寸


1. 用PN標記的鋼制管法蘭蓋

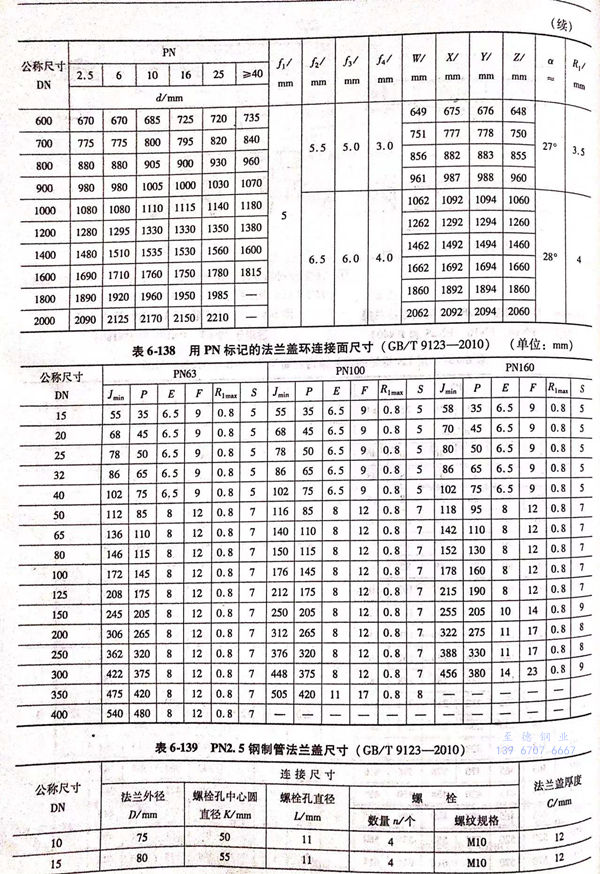

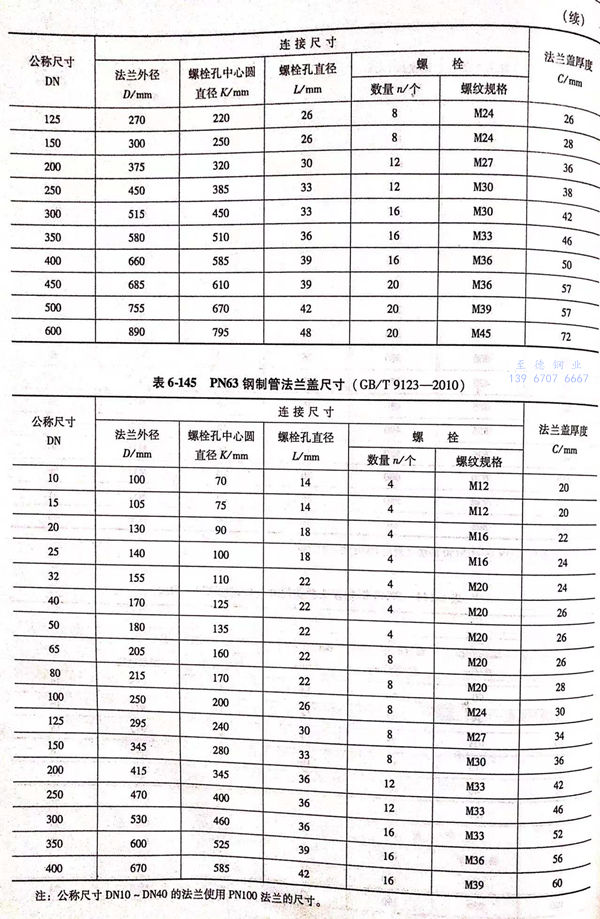

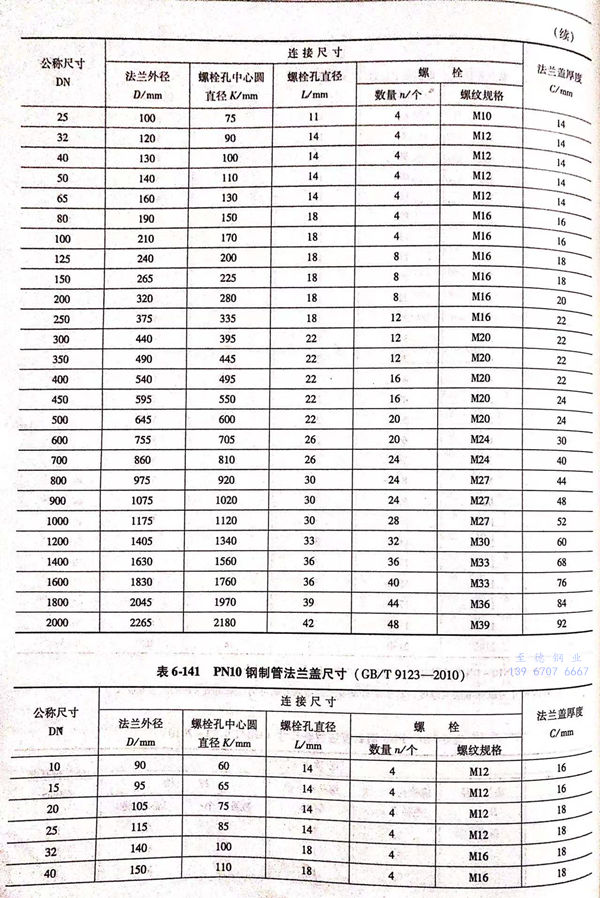

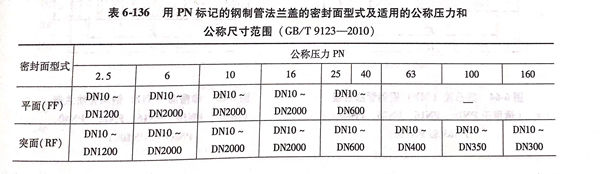

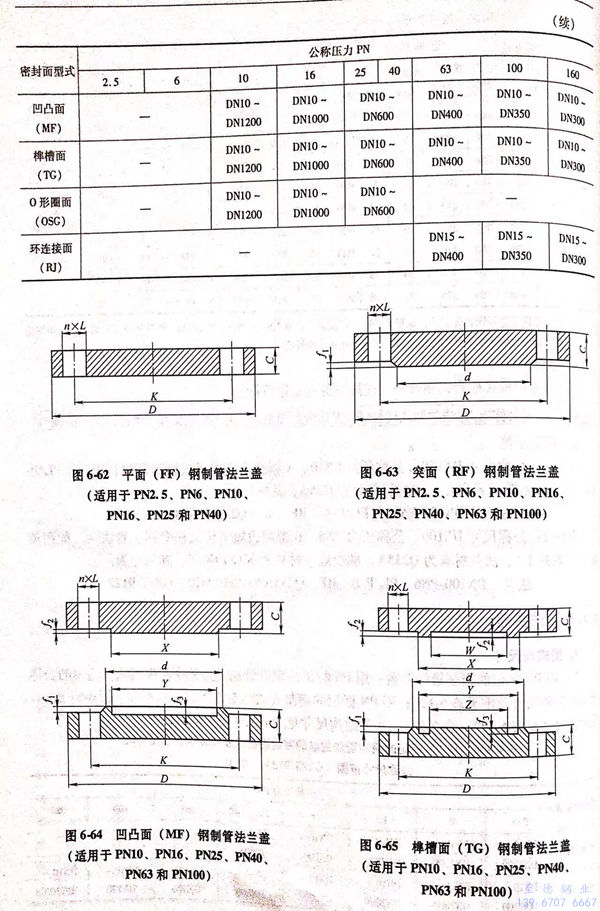

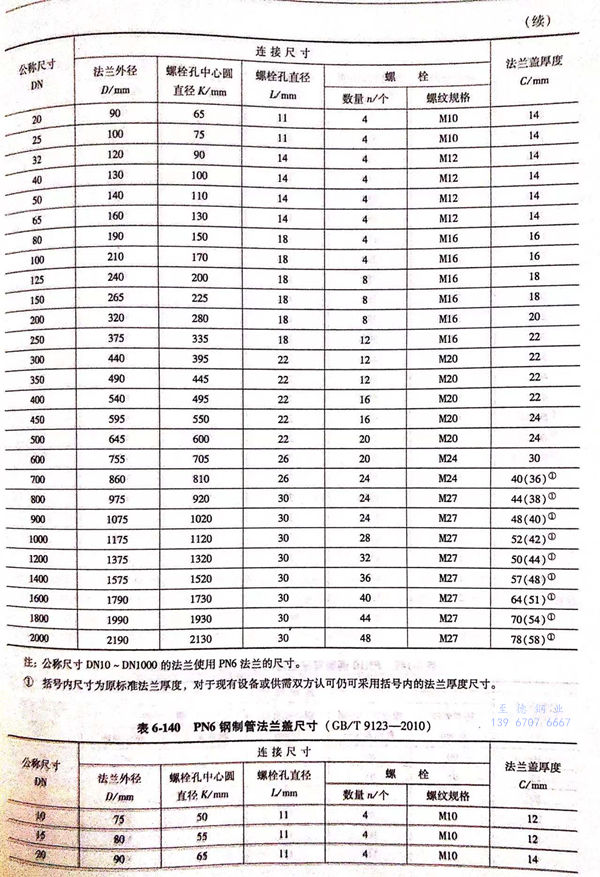

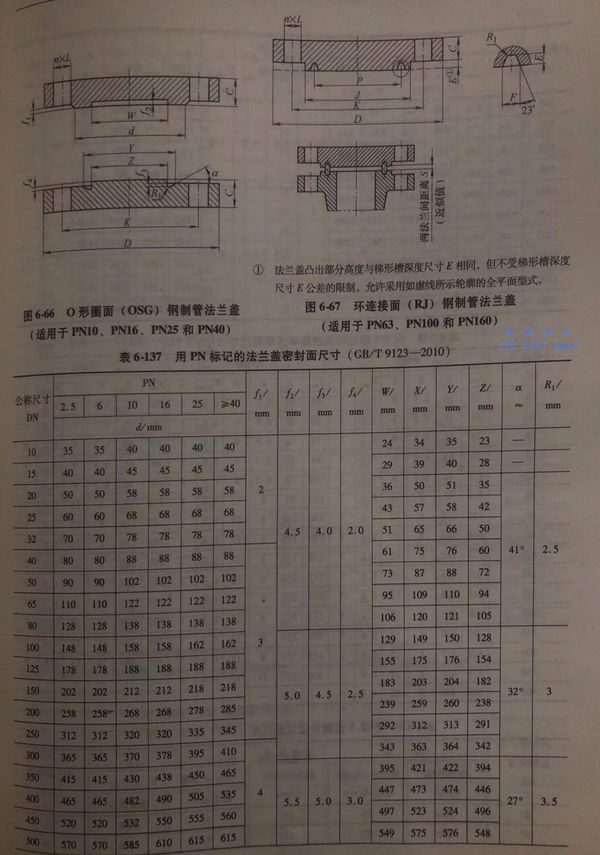

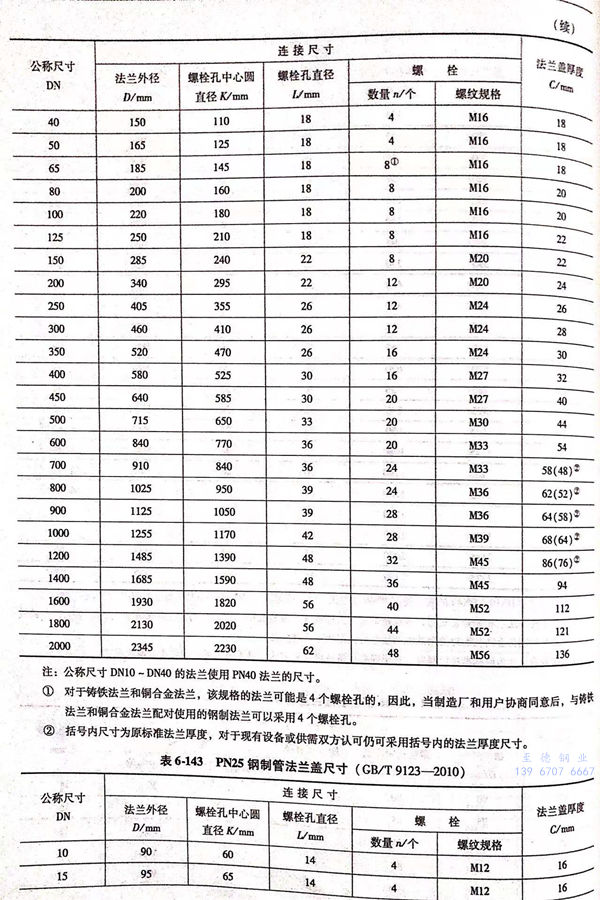

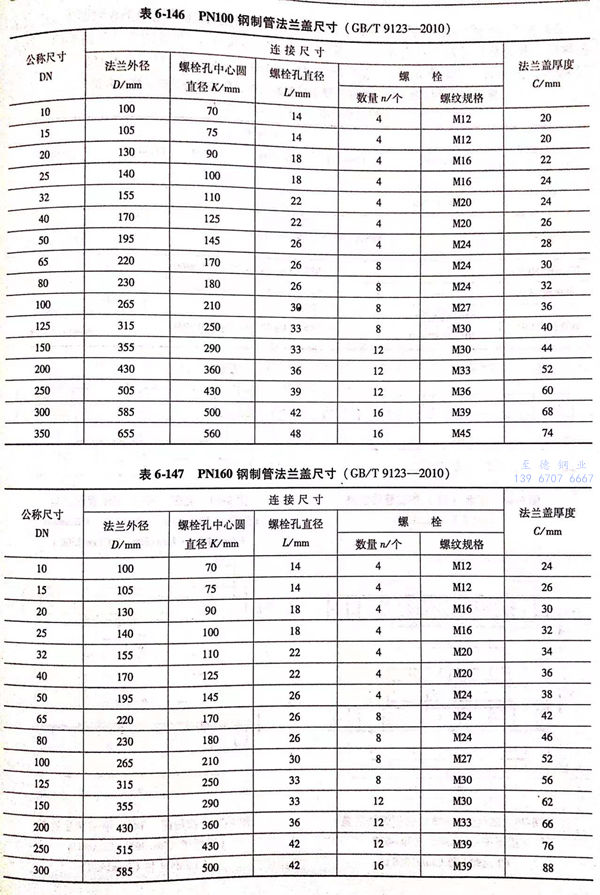

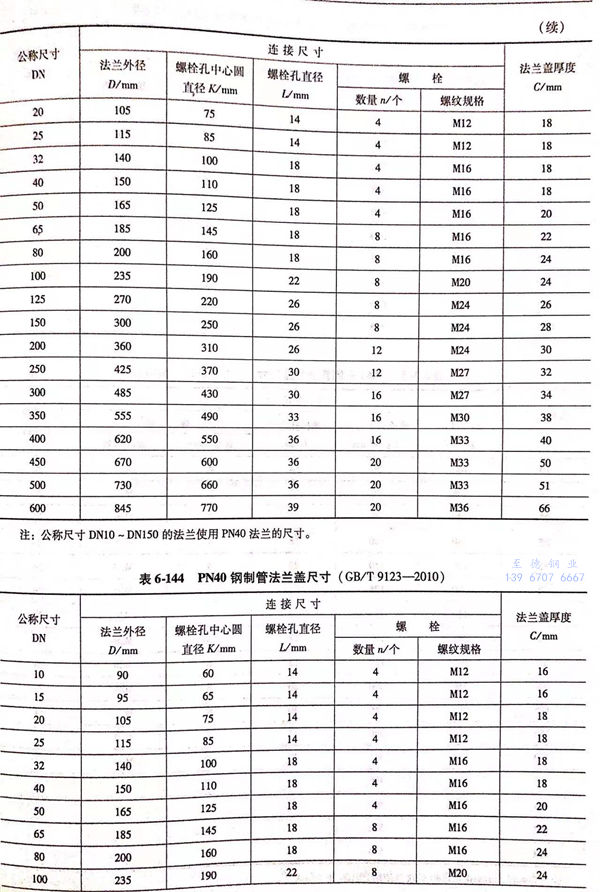

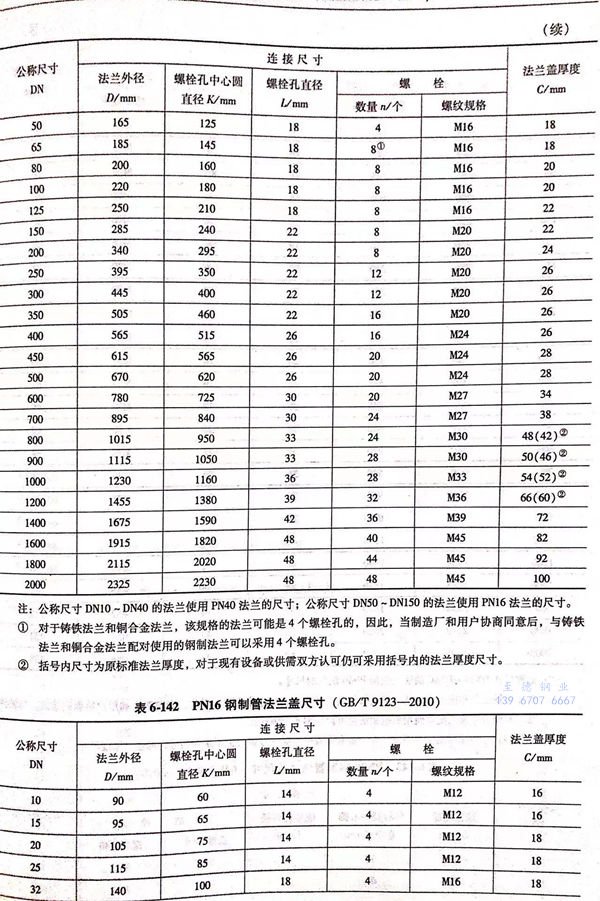

  用(yong)PN標(biao)記(ji)的(de)鋼制(zhi)管法(fa)蘭(lan)蓋的(de)密(mi)(mi)封面型(xing)式及(ji)適用(yong)的(de)公(gong)稱(cheng)壓力和公(gong)稱(cheng)尺寸范圍見(jian)(jian)表6-136;用(yong)PN標(biao)記(ji)的(de)鋼制(zhi)管法(fa)蘭(lan)蓋的(de)型(xing)式如圖6-62~圖6-67所示，密(mi)(mi)封面尺寸見(jian)(jian)表6-137~表6-138,法(fa)蘭(lan)結構尺寸見(jian)(jian)表6-139~表6-147。


圖 62.jpg

圖 66.jpg


2. 用Class 標(biao)記的鋼制管法蘭(lan)蓋

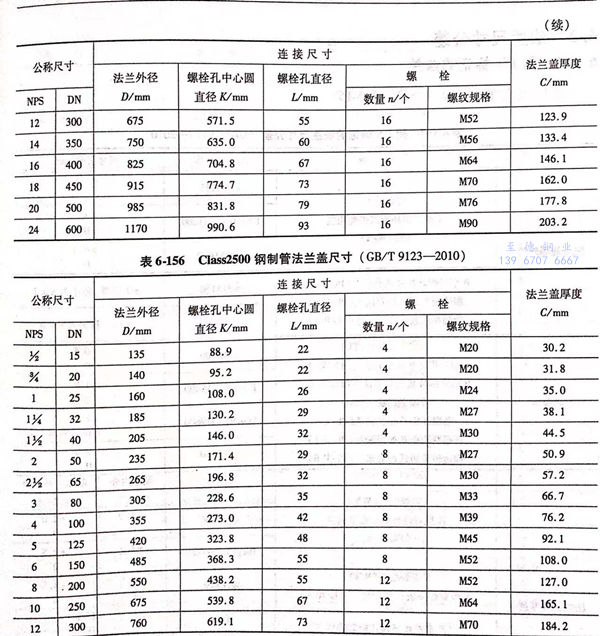

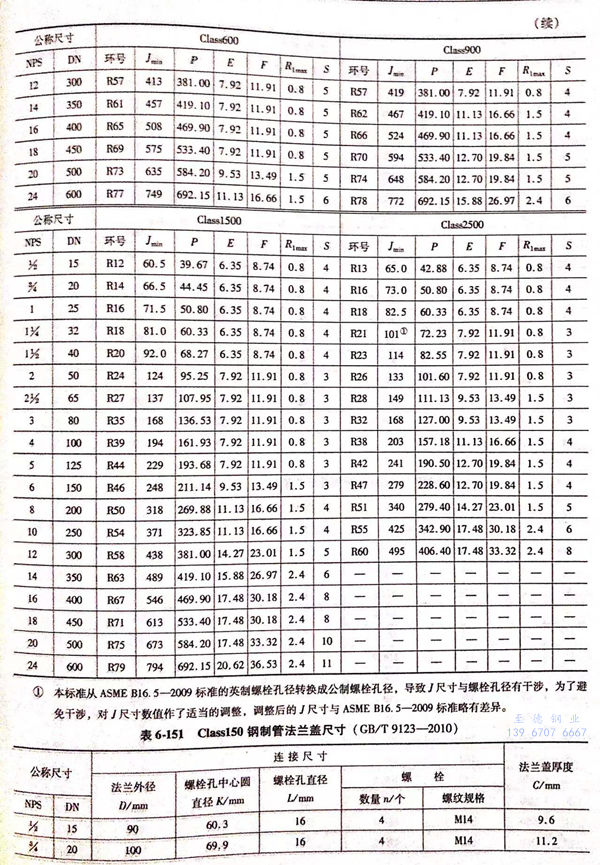

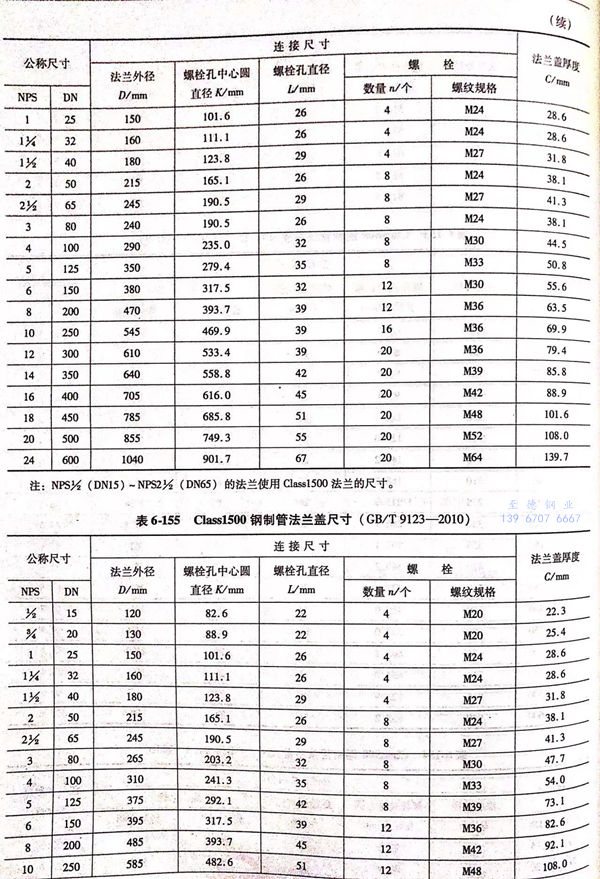

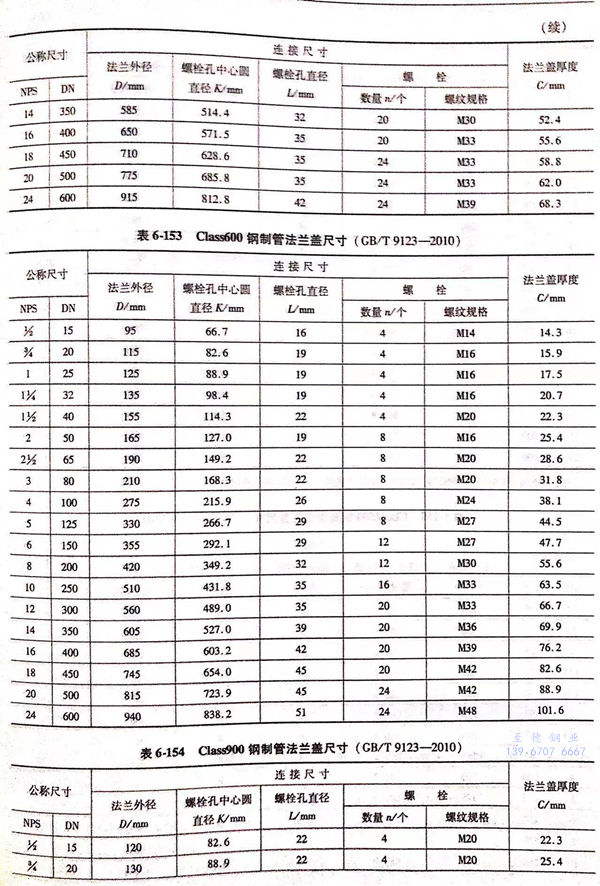

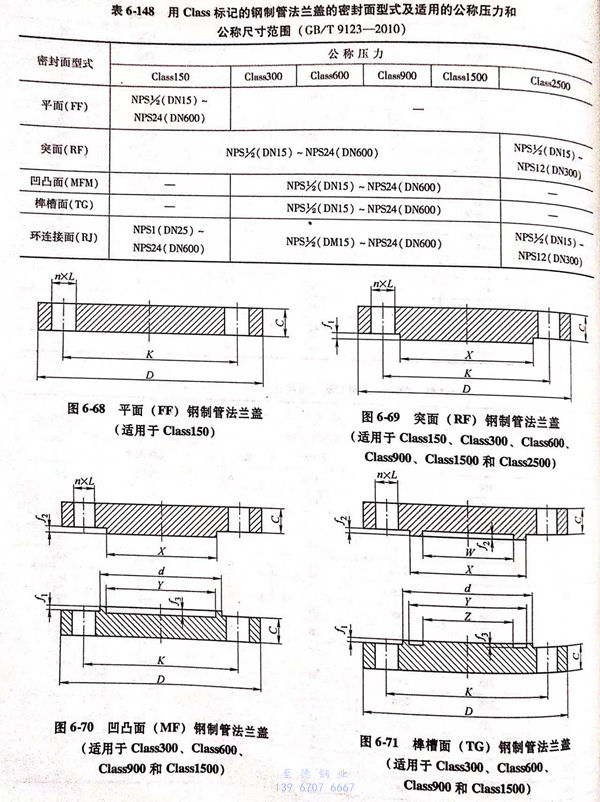

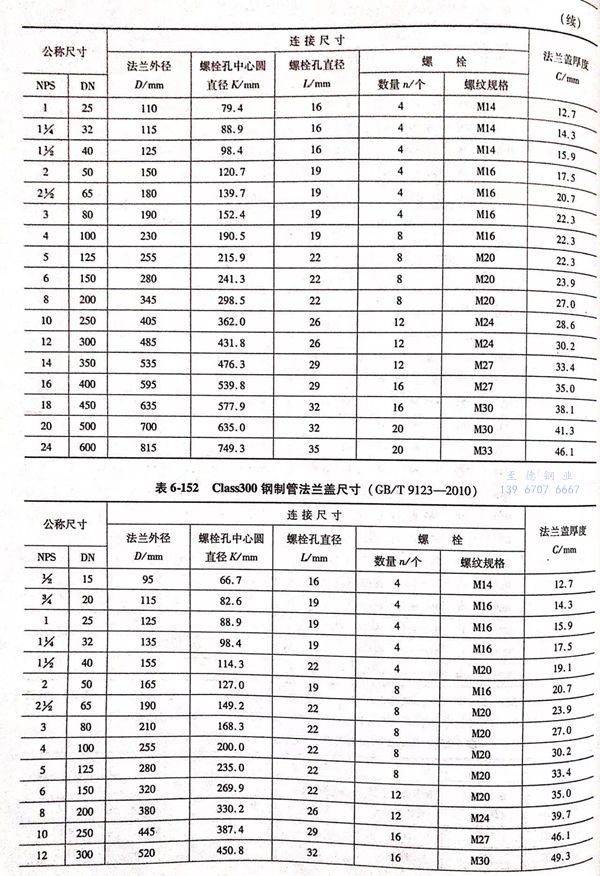

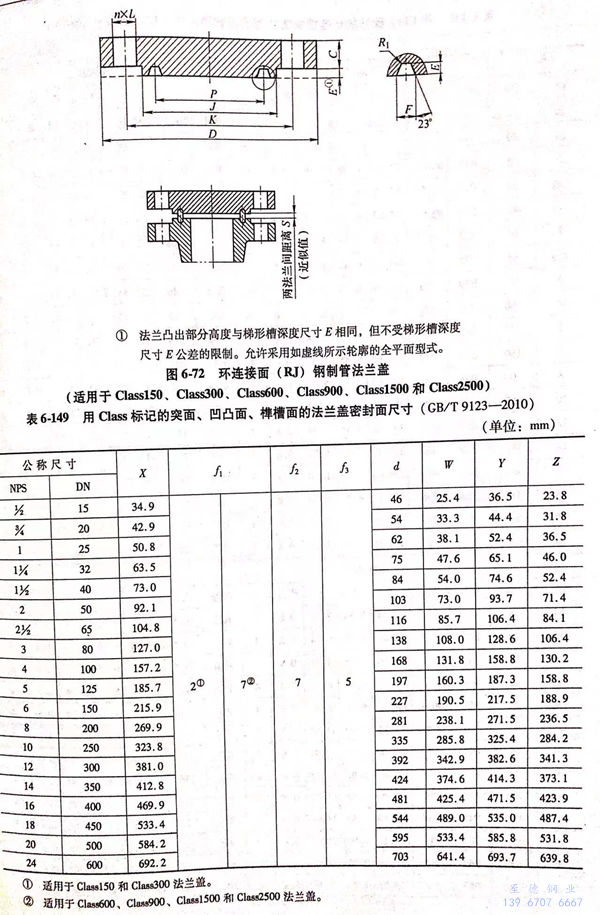

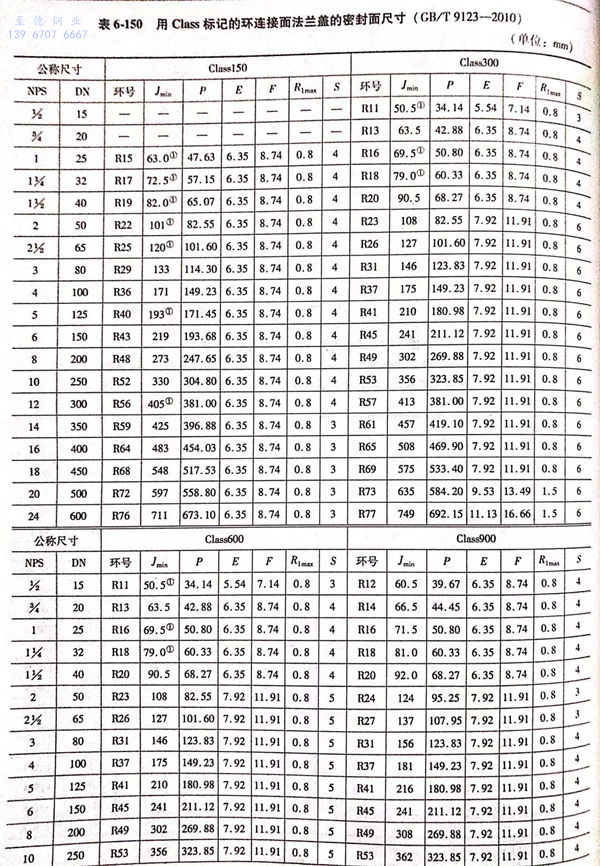

  用Class標(biao)(biao)記的鋼制管法(fa)蘭蓋的密(mi)(mi)封面(mian)型(xing)式及適用的公稱壓力和公稱尺寸(cun)范圍見表6-148;用Class 標(biao)(biao)記的鋼制管法(fa)蘭蓋的型(xing)式如(ru)圖6-68~圖6-72所示，密(mi)(mi)封面(mian)尺寸(cun)見表6-149~表6-150,法(fa)蘭結構尺寸(cun)見表6-151~表6-156。



二(er)、法蘭蓋標(biao)記


1. 鋼制管法蘭蓋(gai)應(ying)按下(xia)列規定進行標記(ji)：


  公稱尺寸 → 公稱壓(ya)力 → 法蘭蓋代號（BL) → 密封面型(xing)式代號 → 材(cai)料代號 → 標(biao)準(zhun)編號


2. 標記示例


  示(shi)例 1 : 公稱(cheng)(cheng)尺寸DN600、公稱(cheng)(cheng)壓力(li)PN25、突面（RF)鋼制管法蘭蓋(gai)（BL)、材料(liao)為Q235A,其標(biao)記(ji)為：法蘭 DN600-PN25 BL RF Q235A  GB/T 9123


 示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力 Class900、環連接面（RJ)鋼制管法蘭蓋（BL)、材料為06Cr19Ni10,其標記為：法蘭 NPS12(或DN300)-Class900 BL RJ 06Cr19Ni10  GB/T 9123
