一、帶頸承插焊法蘭型(xing)式與尺(chi)寸
1. 用PN標記的帶頸承(cheng)插(cha)焊法(fa)蘭

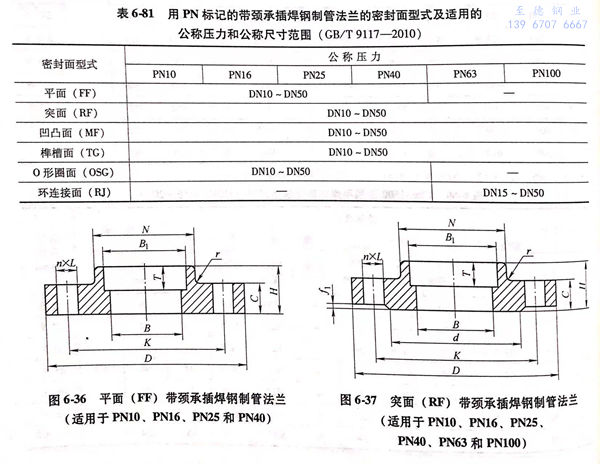

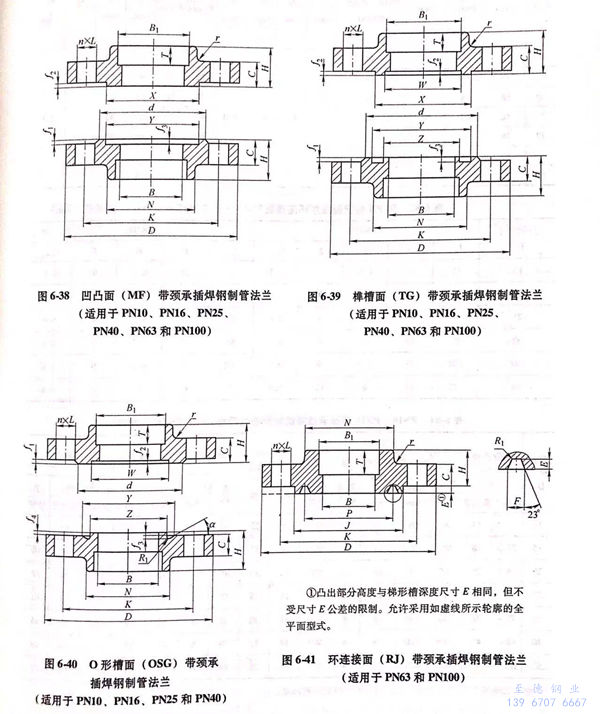

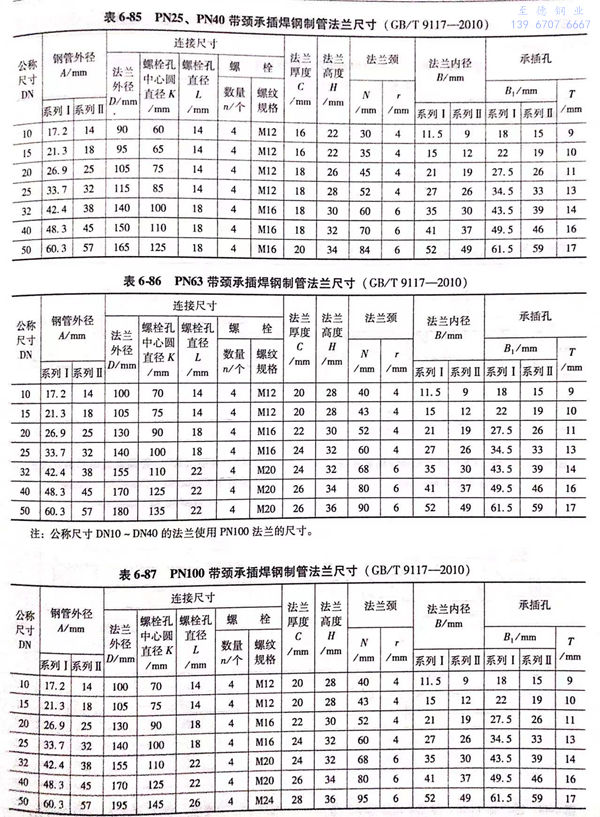

用(yong)PN標記的帶(dai)頸承(cheng)插焊(han)鋼制管(guan)法(fa)(fa)蘭(lan)的密封面(mian)型(xing)式及適用(yong)的公(gong)稱(cheng)壓力(li)和公(gong)稱(cheng)尺(chi)(chi)寸范圍見表(biao)(biao)(biao)6-81;用(yong)PN標記的帶(dai)頸承(cheng)插焊(han)鋼制管(guan)法(fa)(fa)蘭(lan)型(xing)式如圖6-36~圖6-41所(suo)示，法(fa)(fa)蘭(lan)密封面(mian)尺(chi)(chi)寸見表(biao)(biao)(biao)6-82、表(biao)(biao)(biao)6-83,法(fa)(fa)蘭(lan)結構尺(chi)(chi)寸或(huo)尺(chi)(chi)寸見表(biao)(biao)(biao)6-84~表(biao)(biao)(biao)6-87。
2. 用Class 標(biao)記的帶(dai)頸承(cheng)插焊法(fa)蘭

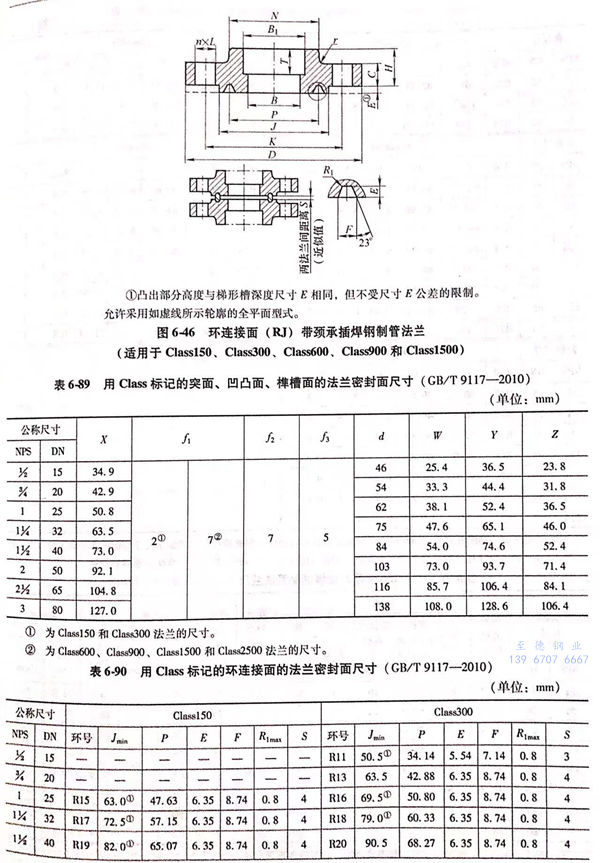

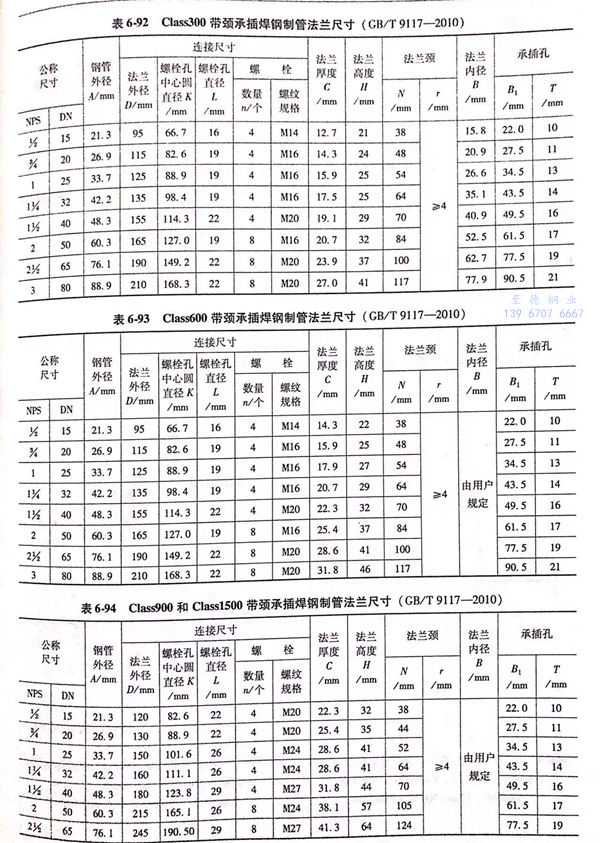

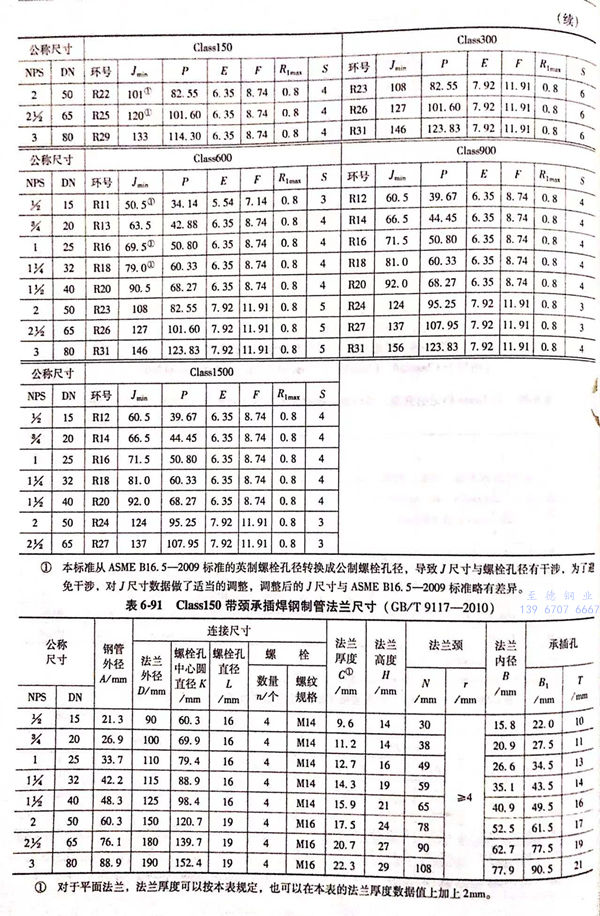

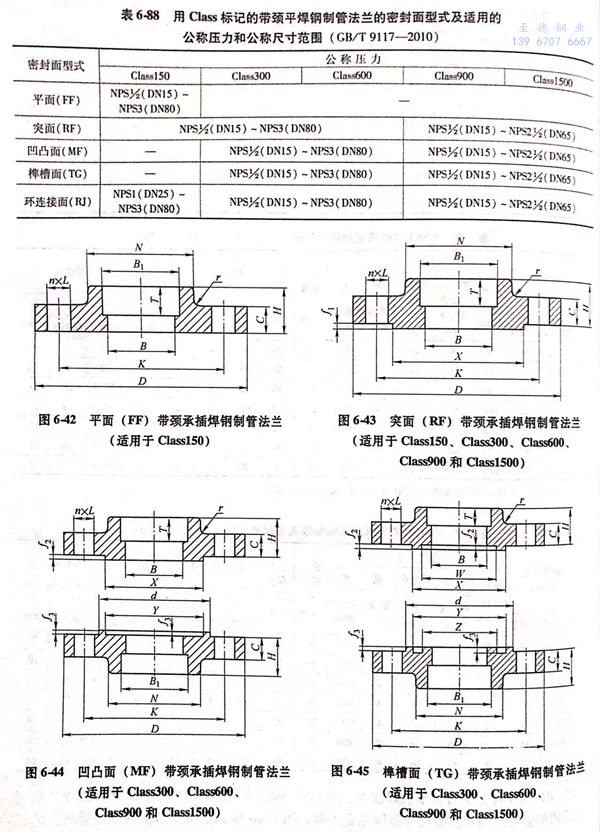

用Class 標(biao)記的(de)帶(dai)(dai)頸(jing)承插焊鋼制管法(fa)(fa)蘭的(de)密(mi)封面(mian)型式及適用的(de)公稱(cheng)壓力和公稱(cheng)尺(chi)寸(cun)范圍見表6-88;用Class 標(biao)記的(de)帶(dai)(dai)頸(jing)承插焊鋼制管法(fa)(fa)蘭的(de)型式如圖 6-42 ~圖 6-46 所示，法(fa)(fa)蘭密(mi)封面(mian)尺(chi)寸(cun)見表 6~89、表 6~90 ，法(fa)(fa)蘭結構尺(chi)寸(cun)或尺(chi)寸(cun)見表 6-91~表 6-94。
二、帶(dai)頸承插焊法蘭標記
1. 帶頸(jing)承插焊鋼制管法蘭應按下列規(gui)定進行標記：
公(gong)稱尺寸 → 公(gong)稱壓力 → 法蘭型式代號（SW) → 密封面型式代號 → 管表號（可省略） → 材料代號 → 標準編號
2. 標記示例(li)
示例 1 : 公稱尺寸DN50、公稱壓力PN25、突面（RF)帶頸承插焊鋼制管法蘭（SW)、材料為 06Cr19Ni10 , 其標記為：法蘭 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117
示例 2 : 公稱尺寸NPS3(DN80)、公稱壓力Class600、環連接面（RJ)帶頸承插焊鋼制管法蘭（SW)、管表號Sch80、材料為 06Cr17Ni12Mo2, 其標記為：法蘭 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
