奧氏體不銹鋼(gang)復合板（基層厚14mm,覆層厚2mm) 06Cr18Ni11Ti+Q235的焊條電弧焊。
1. 試(shi)件尺寸(cun)及要求(qiu)

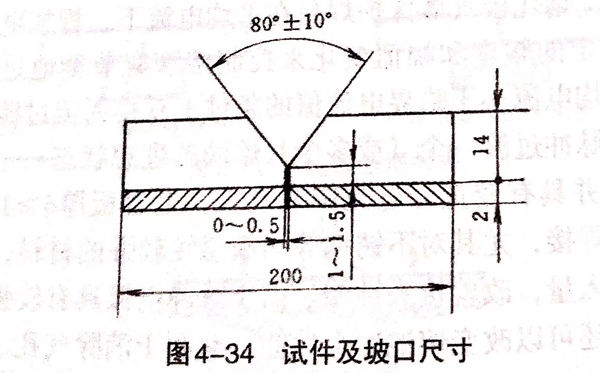

焊(han)件材料(liao)06Cr18Ni11Ti+Q235,坡口及尺寸如圖4-34所示。要求雙面(mian)焊(han)條電弧焊(han)（碳弧氣刨清(qing)根）。
焊(han)接材(cai)料：基層為(wei)E4303,直徑ф3.2mm、?4.0mm;過渡層為(wei)E1-23-13-16,ф3.2mm;覆層為(wei)E0-19-10Nb-16,Φ3.2mm。
2. 試件裝配
加(jia)工鈍(dun)邊(bian)3~3.5mm,清理坡口及其兩(liang)側內(nei)外(wai)表面20mm范(fan)圍(wei)內(nei)的油、污(wu)及其他污(wu)物，直至露出金屬(shu)光(guang)澤(ze)。
預留0~0.5mm間(jian)隙，應以覆(fu)層不(bu)銹鋼為基準對(dui)齊，裝(zhuang)配(pei)錯邊量≤0.5mm;采(cai)用E4303焊條在基層Q235鋼的坡口內定(ding)(ding)位焊，定(ding)(ding)位焊縫長(chang)度15~20mm,焊點端(duan)頭應修(xiu)磨成斜坡，以利于接頭。預留反變形3°左右。
3. 焊接工藝參數

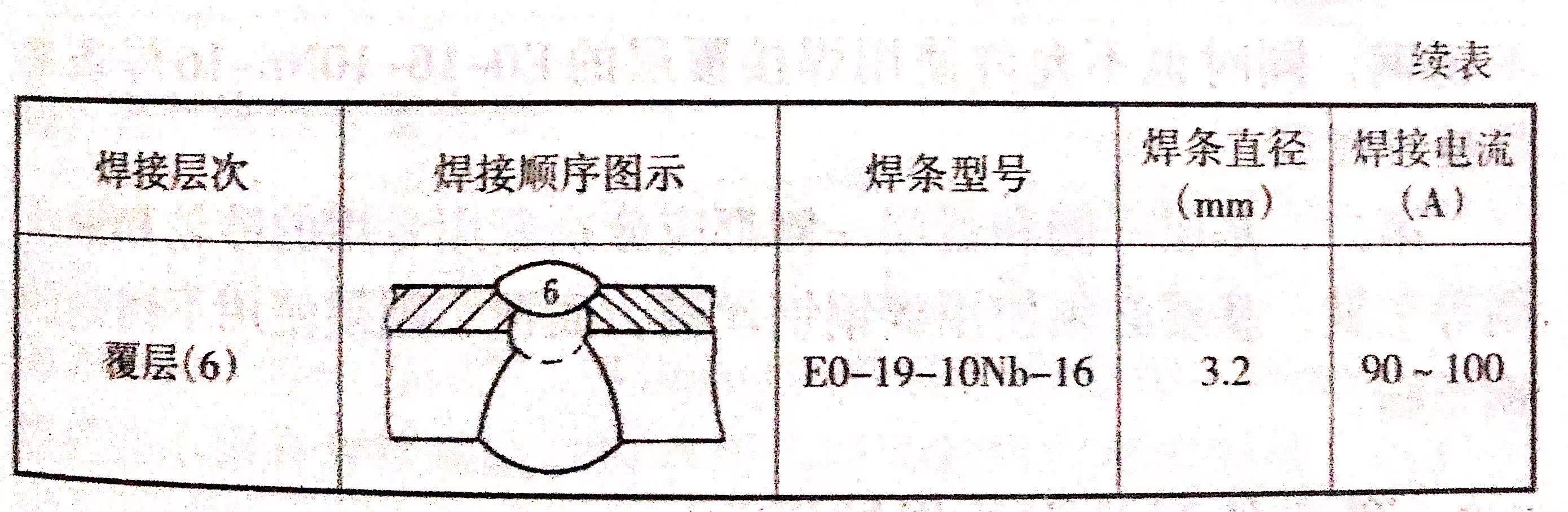

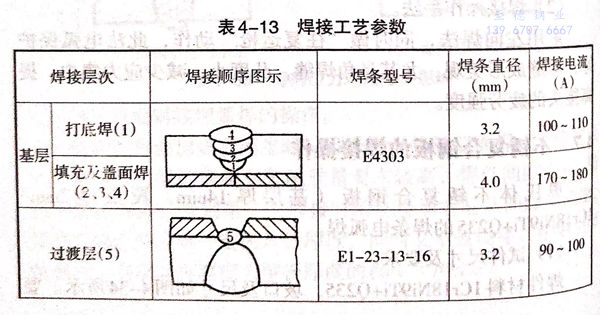

焊接工藝參數見表4-13.
4. 操作要點及注(zhu)意事項
奧(ao)氏體(ti)不(bu)銹復合鋼板焊接(jie)工藝(yi)要點有(you)三：一(yi)是正確的(de)(de)焊接(jie)次序；二是合理選用焊接(jie)材料；三是采用較(jiao)小(xiao)的(de)(de)焊接(jie)工藝(yi)參數(shu)。施焊過(guo)程中具體(ti)操作手(shou)法與其他相應的(de)(de)焊接(jie)位置基本相同(tong)(tong)，其中不(bu)同(tong)(tong)點如(ru)下。
①. 基(ji)層Q235鋼的焊接
基層的焊(han)接(jie)(jie)共分(fen)4層，以Φ3.2mm焊(han)條打底(di)，焊(han)接(jie)(jie)電流不宜過大，以不熔(rong)到不銹鋼覆層為原則，以?4mm焊(han)條焊(han)接(jie)(jie)2層填(tian)充焊(han)縫和1層蓋面焊(han)縫，要(yao)求各層焊(han)道(dao)無焊(han)接(jie)(jie)缺陷，蓋面層表(biao)面平整光滑。
②. 過渡(du)層的焊接
將清(qing)理和檢查符合要求的試件翻轉(zhuan)一面(mian)，采用(yong)機械(xie)加(jia)工或砂磨(mo)等方法在(zai)不(bu)銹(xiu)鋼覆層(ceng)(ceng)(ceng)面(mian)清(qing)根(gen)，也可用(yong)碳(tan)弧氣(qi)刨清(qing)根(gen)，不(bu)過對碳(tan)弧氣(qi)刨的刨槽(cao)要用(yong)砂輪機打磨(mo)，以防增碳(tan)。對清(qing)根(gen)的要求是(shi)將根(gen)部鏟削成圓(yuan)弧，并鏟削至基層(ceng)(ceng)(ceng)打底(di)層(ceng)(ceng)(ceng)，刨槽(cao)寬度應(ying)≤8mm.
將已經清根、修磨后的試(shi)件進行過渡層焊(han)接，采用φ3.2mm的E1-23-13-16的不銹鋼焊(han)條進行施焊(han)，為(wei)減小(xiao)熔(rong)合比，應(ying)采用小(xiao)電(dian)流、快速焊(han)，焊(han)條不允許做橫(heng)向(xiang)擺動，要求過渡層的焊(han)縫(feng)要熔(rong)化到(dao)覆層不銹鋼板一定深度，以達隔(ge)離的目的，但(dan)應(ying)低于覆層表面1mm左右。
③. 覆層的焊接
與過渡(du)層(ceng)的焊(han)(han)(han)接(jie)層(ceng)次相似，也為(wei)(wei)單層(ceng)單道(dao)焊(han)(han)(han)。焊(han)(han)(han)條為(wei)(wei)ф3.2mm的E0-19-10Nb-16的不(bu)銹(xiu)鋼(gang)焊(han)(han)(han)條。其操作(zuo)要領是：焊(han)(han)(han)條不(bu)做橫向擺動，采用小電流、快速焊(han)(han)(han)。
注意事(shi)項：
a. 絕對禁止(zhi)用焊接基層(ceng)(ceng)的E4303焊條(tiao)焊接過渡層(ceng)(ceng)或覆(fu)層(ceng)(ceng)不銹鋼(gang)，同時也不允許使用焊接覆(fu)層(ceng)(ceng)的E0-16-10Nb-16焊條(tiao)來焊接過渡層(ceng)(ceng)。
b. 基層一側和覆(fu)層一側都(dou)應分別使用專用的砂輪和鋼絲刷等(deng)工(gong)具(ju)，基層必(bi)須使用碳鋼鋼絲刷，而覆(fu)層則(ze)須使用不(bu)銹鋼的鋼絲刷。
