雙相不銹鋼具有較高的耐應力腐蝕開裂的能力，這主要是由于：

  1. α相和γ相間的電(dian)化學作(zuo)用。x相作(zuo)為(wei)陽極發生陽極溶解從而使(shi)作(zuo)為(wei)陰極的y相受到保護。

  2. α相和γ相間的應變行為不同。在應力作用下α相和γ相的應力行為和應力分配均不同，α相為高應力區而γ相為低應力區，進而降低了γ相的應(ying)力腐蝕(shi)開裂敏感性。

  3. α相和γ相間的殘余應力分布。根據熱處理后室溫下的殘余應力分布狀態由于α相和γ相的熱膨脹系數不同，進而使γ相的應力(li)腐蝕開(kai)裂(lie)敏感性降低。

  4. 裂紋尖端的應(ying)力(li)場使γ相(xiang)的組織發生變(bian)化(hua)、位(wei)錯排列發生變(bian)化(hua)以及形變(bian)誘生馬氏(shi)體，這些因(yin)素(su)都使γ相(xiang)的應(ying)力(li)腐(fu)蝕開裂敏(min)感性降低。

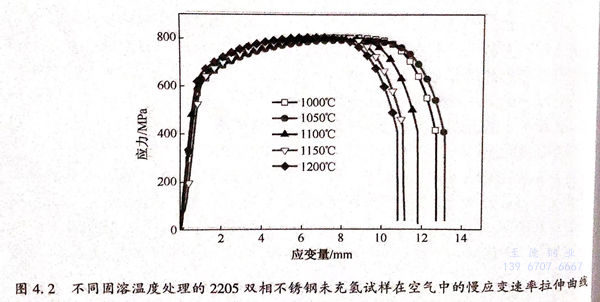

  經過不同固溶溫度處理的2205雙相(xiang)不銹(xiu)鋼未充氫試樣在空氣中的慢應變速率拉伸曲線如圖4.2所示。從圖4.2中可以看出，不同固溶處理溫度下未充氫試樣在空氣中拉伸過程的抗拉強度相似。

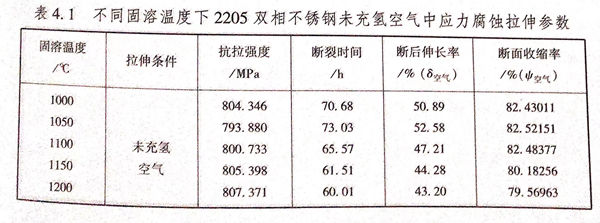

  圖4.2 不同固溶溫度處理的2205雙相不銹鋼未充氫試樣在空氣中的慢應變速率拉伸曲線2205雙相不銹鋼(gang)未充氫空氣中應力腐蝕拉伸參數如表4.1所列，由表4.1可知，不同固溶溫度處理后的雙相不銹鋼具有不同的應力腐蝕參數。

  不同固(gu)(gu)溶溫(wen)(wen)度(du)處(chu)理的(de)(de)(de)2205雙(shuang)相不銹(xiu)鋼試樣抗拉(la)(la)強度(du)在1050℃時(shi)最低，并且當(dang)溫(wen)(wen)度(du)超(chao)過1050℃后，隨著(zhu)溫(wen)(wen)度(du)的(de)(de)(de)升(sheng)高(gao)(gao)，抗拉(la)(la)強度(du)呈(cheng)現變(bian)大(da)趨勢，從1050℃的(de)(de)(de)793.880MPa增加至1200℃的(de)(de)(de)807.371MPa.產生以上現象的(de)(de)(de)原因是隨著(zhu)固(gu)(gu)溶溫(wen)(wen)度(du)的(de)(de)(de)升(sheng)高(gao)(gao)，鐵素體(ti)含(han)(han)量(liang)(liang)增加，奧(ao)氏體(ti)含(han)(han)量(liang)(liang)減少(shao)，由(you)于鐵素體(ti)強度(du)較(jiao)奧(ao)氏體(ti)高(gao)(gao)，因此，隨著(zhu)鐵素體(ti)含(han)(han)量(liang)(liang)的(de)(de)(de)升(sheng)高(gao)(gao)，材料(liao)表現出(chu)較(jiao)高(gao)(gao)的(de)(de)(de)抗拉(la)(la)強度(du)。1050℃固(gu)(gu)溶處(chu)理試樣具有最高(gao)(gao)的(de)(de)(de)斷(duan)(duan)裂時(shi)間、斷(duan)(duan)后伸(shen)(shen)長(chang)(chang)(chang)率(lv)、斷(duan)(duan)面(mian)(mian)收縮率(lv)，分(fen)別為73.03h、52.58%、82.52151%,并且隨著(zhu)固(gu)(gu)溶溫(wen)(wen)度(du)的(de)(de)(de)升(sheng)高(gao)(gao)，2205雙(shuang)相不銹(xiu)鋼的(de)(de)(de)斷(duan)(duan)裂時(shi)間 斷(duan)(duan)后伸(shen)(shen)長(chang)(chang)(chang)率(lv)，斷(duan)(duan)面(mian)(mian)收縮率(lv)均呈(cheng)現下降(jiang)趨勢。當(dang)固(gu)(gu)溶溫(wen)(wen)度(du)達到(dao)1200℃時(shi)，其斷(duan)(duan)裂時(shi)間、斷(duan)(duan)后伸(shen)(shen)長(chang)(chang)(chang)率(lv)、斷(duan)(duan)面(mian)(mian)收縮率(lv)達到(dao)最低值，分(fen)別為60.01h、43.20%、79.56963%。
