A 感應器銅導管的橫斷面形狀和尺(chi)寸

 對于中頻感應加熱爐的感應器(qi)，其感應線圈用的純(chun)銅管一般都采(cai)用方形或矩形截(jie)面的異(yi)形管（圖8-12).

  例如，國外(wai)一家鋼鐵公(gong)司建(jian)成了(le)一套7200kW的(de)(de)中頻感(gan)(gan)應熱(re)處理作(zuo)業線(xian)，專門用于(yu)生(sheng)產φ63~406mm的(de)(de)焊管和石(shi)油套管，滿足美國石(shi)油協會標準的(de)(de)要求。對(dui)于(yu)工頻感(gan)(gan)應加熱(re)爐的(de)(de)加熱(re)器，其感(gan)(gan)應線(xian)圈用的(de)(de)純銅管采(cai)用異形(xing)(xing)截面的(de)(de)圓孔(kong)偏心(xin)(xin)管（圖8-13).這是因為從載流面積和散熱(re)條件來考(kao)慮，采(cai)用圓形(xing)(xing)偏心(xin)(xin)管較為有利。鋼管制造廠也可以按照設計的(de)(de)需要提(ti)供(gong)各種規格(ge)尺寸的(de)(de)圓孔(kong)偏心(xin)(xin)管。

  例如，德(de)(de)國的(de)(de)容克感(gan)應(ying)爐(lu)(lu)公(gong)(gong)司在(zai)為德(de)(de)國Schloemann 公(gong)(gong)司制(zhi)造的(de)(de)10MN（1000t)立(li)(li)式穿孔機和(he)31.5MN(3150t)臥(wo)式擠壓機配套的(de)(de)擠壓生產線(xian)提供(gong)的(de)(de)立(li)(li)式工頻(pin)(pin)感(gan)應(ying)加熱爐(lu)(lu)（感(gan)應(ying)器功率(lv)為750kW)和(he)立(li)(li)式工頻(pin)(pin)感(gan)應(ying)再(zai)加熱爐(lu)(lu)（感(gan)應(ying)器的(de)(de)功率(lv)為600kW)采用的(de)(de)都是(shi)圓(yuan)孔偏心管(guan)。

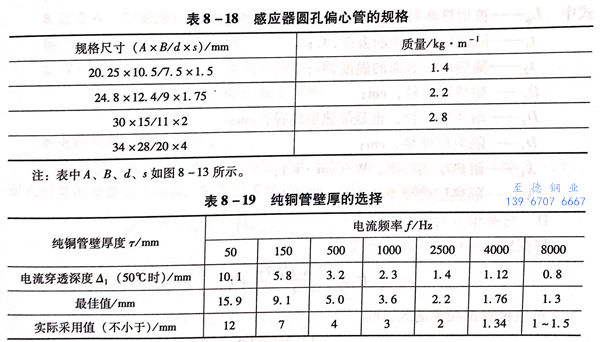

 感應器圓孔偏(pian)心管的(de)規(gui)格(ge)見(jian)表(biao)8-18.純銅圓孔偏(pian)心管壁厚的(de)選擇見(jian)表(biao)8-19.

  對于一定頻率的(de)電流來說，導體厚(hou)度為該頻率下電流穿透(tou)深度的(de)1.57倍時電阻值(zhi)最(zui)(zui)小，感應器可以得到最(zui)(zui)好的(de)電效率。在工程(cheng)上，實(shi)際(ji)應用中一般導體厚(hou)度大于1.2倍電流穿透(tou)深度。

  若計算中平均取純銅的電阻率p=2×10^-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ₁,實際采用壁厚取T≥1.24。

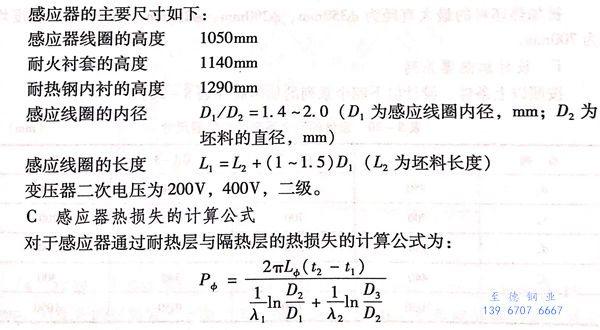

B 感(gan)應器的主要(yao)尺寸
