熱擠壓不銹鋼型材的模具設計主要遵循以下幾點原則
1. 斷面設計(ji)

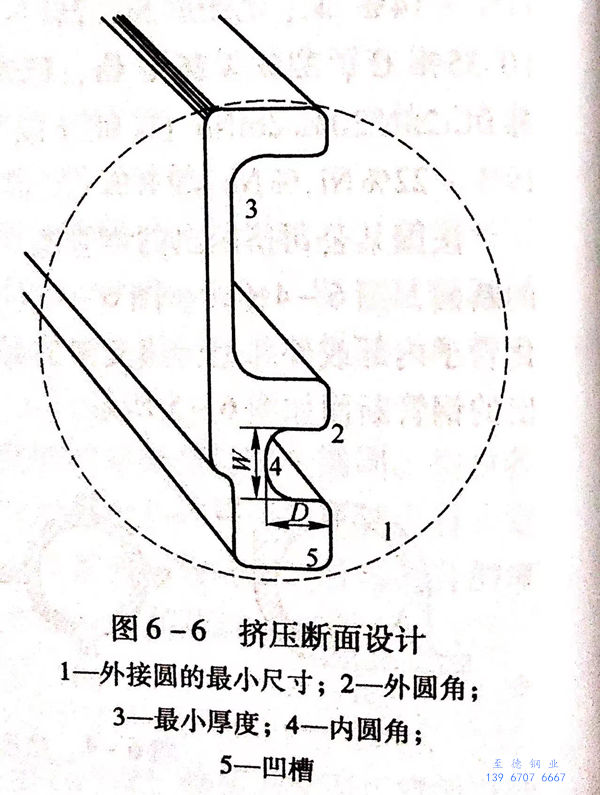

為了確定最經(jing)濟的擠(ji)壓(ya)型材斷(duan)(duan)面(mian)，必須對其斷(duan)(duan)面(mian)進行研究。擠(ji)壓(ya)斷(duan)(duan)面(mian)設計(ji)如圖6-6所示。
外接圓：外接圓是將型材斷面全部包含在內的最小圓周。
最小尺寸：最小尺寸由(you)斷面(mian)(mian)面(mian)(mian)積、在規定溫度下所擠(ji)壓鋼的(de)變形阻力和其他因素決(jue)定。最小斷面(mian)(mian)不應小于(yu)322.58m㎡.
外圓角：通常產品的外圓(yuan)角半徑是1.58mm.
最小厚度：產品的(de)(de)最小(xiao)(xiao)厚度為4.56mm,型材各部分橫斷面的(de)(de)最小(xiao)(xiao)寬厚比為14:1.隨(sui)著(zhu)擠壓技術的(de)(de)迅速(su)進步，擠壓產品的(de)(de)最小(xiao)(xiao)厚度將能達到3.18mm.
內圓角：通常產品的內圓(yuan)角半徑是6.35mm.
2. 公(gong)差(cha)設(she)計(ji)
實心(xin)擠壓(ya)型鋼應達到擠壓(ya)并矯直、熱(re)處理的技術條件，并進行熱(re)精整、去掉玻(bo)璃以及酸(suan)洗或噴丸清(qing)理或用(yong)其他方法清(qing)除(chu)氧化皮的最后加工。
橫斷面尺寸公(gong)差：
規定尺寸 公差
＜25mm ±0.5mm
25~76mm ±0.8mm
76~111mm ±1.17mm
外圓(yuan)角(jiao)半(ban)徑公差：通常為1.58mm.
內圓角半徑公差：通常為1.58mm.
角(jiao)度公差：除特殊情況外，實心擠壓(ya)型鋼的(de)角度公差為(wei)±2°.
出模斜度：除特殊情況(kuang)外，U形(xing)斷面內直邊的出(chu)模斜度不得超過5°.
翹曲：除特殊(shu)情況(kuang)外，擠(ji)壓條鋼應(ying)矯直到以(yi)下公(gong)差范圍內(nei)：
斷(duan)面寬度 1524mm的升高度
12.7~38.1mm 3.18mm
38.1~111.13mm 4.78mm
長度(du)公差：
a. 規定生產(chan)任意(yi)長(chang)度時，允許的長(chang)度變動可達609.6mm.
b. 規定生產倍尺長(chang)度時，除(chu)特殊情況外，每一倍尺長(chang)度的條鋼(gang)加6.35mm.
c. 要求生(sheng)產精確或嚴(yan)格長(chang)度(du)時(shi)，長(chang)度(du)不大(da)(da)于3658mm時(shi)，超尺(chi)4.76mm,短(duan)尺(chi)為0;生(sheng)產長(chang)度(du)大(da)(da)于3658mm時(shi)，超尺(chi)6.35mm,短(duan)尺(chi)為0.
表面光潔度：擠壓型(xing)鋼交(jiao)貨(huo)時的表面最大粗糙(cao)(cao)度為250均(jun)方根值。該值僅供參考(kao)，因為合(he)金和形狀在(zai)很大程(cheng)度上決定著(zhu)顯(xian)微粗糙(cao)(cao)度的最高等級。
3. 公差設計(ji)實(shi)例

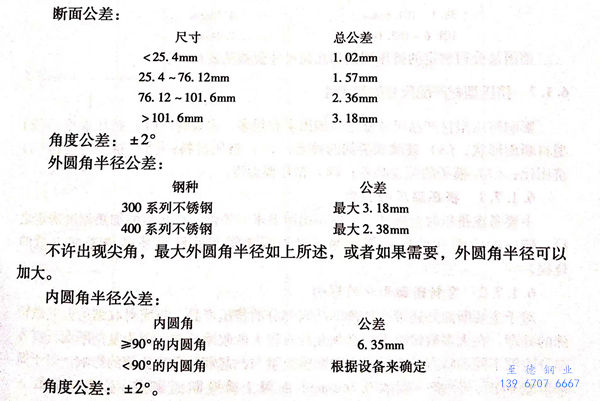

美國巴布考克·維爾考克斯公司公布的不銹(xiu)鋼(gang)的熱擠壓異型鋼材的尺寸公差如下：
翹曲公差(cha)：翹曲是條材一邊(bian)同直(zhi)線的最(zui)大偏差度，其測量方法是將(jiang)條鋼凹曲的一邊(bian)與直(zhi)邊(bian)相比。任意1524mm(5英(ying)(ying)尺）長(chang)度的升高度為(wei)3.18mm(1/8英(ying)(ying)寸）。

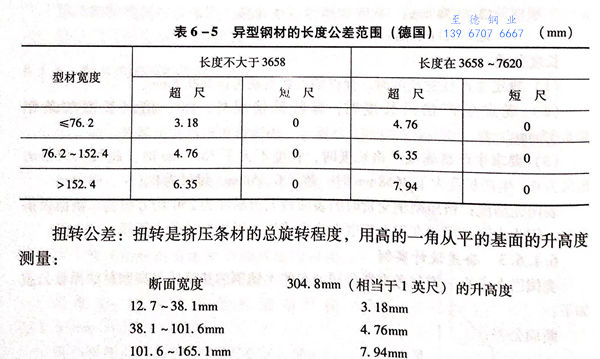

長(chang)度公差：在(zai)機床上(shang)將矯直后的異型鋼材(cai)切(qie)除至尺寸(cun)公(gong)差(cha)范(fan)圍內，其公(gong)差(cha)范(fan)圍見表(biao) 6-5 。
扭(niu)轉公差：扭(niu)轉是擠壓(ya)條材(cai)的總旋(xuan)轉程(cheng)度，用(yong)高的一角(jiao)從平的基面的升高度測量：
斷面寬度 304.8mm(相當于(yu)1英(ying)尺）的升高度
12.7~38.1mm 3.18mm
38.1~101.6mm 4.76mm
101.6~165.1mm 7.94mm

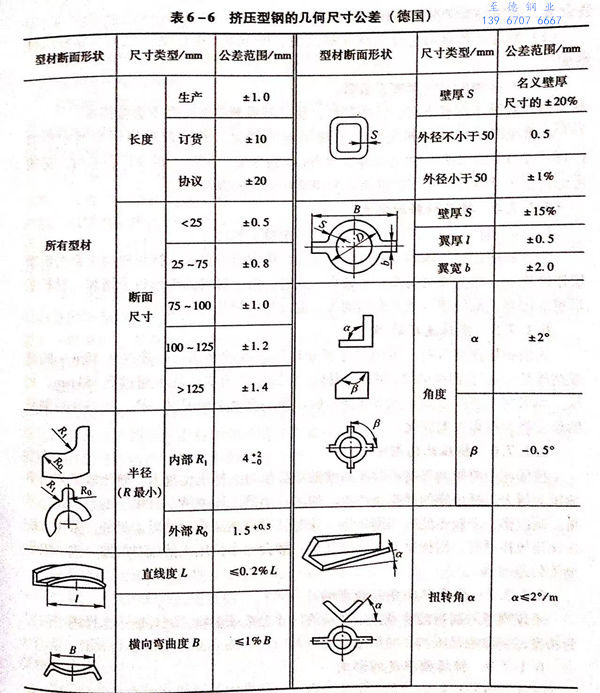

德國某公司制定(ding)的擠壓(ya)型鋼(gang)的幾何尺(chi)寸公差(cha)見表6-6.
