從礦石或化合物中提煉金屬，是還原過程；而腐蝕則是將金屬氧化為礦石或化合物，是冶煉的逆過程，即氧化過程。這兩個過程的原理是可以相互借用的。干腐蝕為高溫氧化，濕腐蝕是電解液腐蝕。在液態或固態電解質中的金屬腐蝕過程是電化學過程，是一種涉及電子轉移的化學過程。因此，腐蝕能否進行，取決于金屬能否離子化；而金屬離子化的趨勢，可以用金屬的標準電極電位（ε)來表示。定性地講，金屬的標準電位越負，則越易離子化。

  如，鋼(gang)(gang)表(biao)面生銹是電化(hua)學腐(fu)蝕的(de)結果(guo)。鋼(gang)(gang)暴露在大氣中，表(biao)面吸附了一層很薄的(de)水膜，鋼(gang)(gang)表(biao)面不同的(de)電極電位(wei)和(he)水膜構成了微電池，就(jiu)會引起電化(hua)學腐(fu)蝕。

 鋼本身(shen)由于(yu)包含有碳化物、夾渣物等，各(ge)部(bu)(bu)分(fen)的組織(zhi)和成分(fen)是(shi)不(bu)均勻(yun)的，此(ci)外內(nei)部(bu)(bu)應力(li)也不(bu)均勻(yun)，這(zhe)(zhe)些(xie)都促(cu)使各(ge)部(bu)(bu)分(fen)在電(dian)(dian)解(jie)質溶液中，產生(sheng)相(xiang)互間(jian)(jian)的電(dian)(dian)極(ji)電(dian)(dian)位差(cha)。這(zhe)(zhe)種(zhong)電(dian)(dian)極(ji)電(dian)(dian)位差(cha)愈大，微陽(yang)(yang)極(ji)和微陰(yin)極(ji)間(jian)(jian)的電(dian)(dian)流強度愈大，鋼的腐蝕(shi)速(su)度也愈大，結果是(shi)微陽(yang)(yang)極(ji)部(bu)(bu)分(fen)發(fa)生(sheng)嚴重的腐蝕(shi)。

 這(zhe)種腐蝕微電池(chi)所引起電化學腐蝕，在開始(shi)階段和腐蝕過程(cheng)中，就會產生陽極(ji)極(ji)化作用和陰極(ji)極(ji)化作用。

一(yi)、極化作用(yong)

 在(zai)電化(hua)學腐(fu)蝕(shi)中，能夠控制腐(fu)蝕(shi)反應速(su)度(du)的(de)現象(xiang)稱(cheng)為極(ji)(ji)化(hua)，極(ji)(ji)化(hua)可(ke)使陽極(ji)(ji)與陰極(ji)(ji)參與反應的(de)速(su)度(du)得到減弱和減緩。

 極(ji)化(hua)作用的(de)(de)(de)原理(li) 當(dang)電(dian)(dian)流通過原來電(dian)(dian)池(chi)開始流動(dong)的(de)(de)(de)瞬間(jian)，在電(dian)(dian)極(ji)上(shang)產生化(hua)學(xue)變(bian)化(hua)，這些變(bian)化(hua)試(shi)圖建立一個(ge)新的(de)(de)(de)與原來電(dian)(dian)池(chi)電(dian)(dian)壓方(fang)向相(xiang)反的(de)(de)(de)伏打(da)電(dian)(dian)池(chi)。這種新的(de)(de)(de)反電(dian)(dian)壓稱為極(ji)化(hua)，其方(fang)向與原來電(dian)(dian)池(chi)的(de)(de)(de)電(dian)(dian)壓方(fang)向相(xiang)反，從(cong)而使原來的(de)(de)(de)電(dian)(dian)池(chi)電(dian)(dian)壓得到了削弱(ruo)。也就是(shi)說，由于極(ji)化(hua)使得腐蝕電(dian)(dian)池(chi)中金(jin)屬(shu)的(de)(de)(de)各電(dian)(dian)位彼此(ci)相(xiang)互接(jie)近 陽極(ji)電(dian)(dian)位的(de)(de)(de)下降

 稱(cheng)(cheng)為陽(yang)極(ji)(ji)極(ji)(ji)化(hua)，陰(yin)(yin)極(ji)(ji)電(dian)(dian)位的下(xia)降(jiang)稱(cheng)(cheng)為陰(yin)(yin)極(ji)(ji)極(ji)(ji)化(hua)。電(dian)(dian)池電(dian)(dian)壓(ya)的下(xia)降(jiang)、減小(xiao)使得流(liu)過(guo)(guo)電(dian)(dian)池的電(dian)(dian)流(liu)也(ye)減小(xiao)。陽(yang)極(ji)(ji)、陰(yin)(yin)極(ji)(ji)的極(ji)(ji)化(hua)并不總是(shi)同(tong)時以(yi)同(tong)種程度(du)發生，有些情況下(xia)，陽(yang)極(ji)(ji)發生較大(da)的極(ji)(ji)化(hua)，而有些情況下(xia)則(ze)是(shi)陰(yin)(yin)極(ji)(ji)發生較大(da)的極(ji)(ji)化(hua)。在前一種情況下(xia)，反(fan)應(ying)由陽(yang)極(ji)(ji)控制；后一種情況下(xia)，反(fan)應(ying)由陰(yin)(yin)極(ji)(ji)來控制（圖1-1a和圖1-1c)。為了提(ti)高(gao)金屬材料的耐腐(fu)蝕性(xing)，可以(yi)通過(guo)(guo)提(ti)高(gao)其極(ji)(ji)化(hua)性(xing)能來實(shi)(shi)現(xian)；作為能源的電(dian)(dian)池，則(ze)是(shi)通過(guo)(guo)降(jiang)低(di)其極(ji)(ji)化(hua)性(xing)能來實(shi)(shi)現(xian)的。

  1.  鐵 - 水體系(xi)的極化(hua)

   在鐵－水體(ti)系(xi)中，反(fan)應是受陰(yin)極控制的(de)，因為(wei)氫離子(zi)(zi)數量(liang)少，也就是說，陰(yin)極極化限制著(zhu)反(fan)應速(su)度(du)；而(er)氧氣是一種去極化劑，因為(wei)它增加(jia)了(le)這個(ge)反(fan)應中的(de)腐蝕電(dian)流及一定(ding)的(de)腐蝕量(liang)。有一點應該(gai)考慮(lv)到(dao)，這就是：極化可限制腐蝕速(su)度(du)，使之(zhi)不(bu)能(neng)達(da)到(dao)最大值(zhi)，如果(guo)不(bu)存在極化，腐蝕速(su)度(du)將可能(neng)達(da)到(dao)最大值(zhi)。電(dian)解(jie)液(ye)中離子(zi)(zi)的(de)緩(huan)慢移動、原子(zi)(zi)緩(huan)慢地結合(he)成氣體(ti)分子(zi)(zi)或電(dian)解(jie)液(ye)中離子(zi)(zi)的(de)緩(huan)慢溶解(jie)，都(dou)可能(neng)是極化的(de)表現形(xing)式。

  2. 影(ying)響極化的因素

  同其他的(de)(de)(de)所(suo)有(you)性(xing)(xing)(xing)能(neng)一樣，極(ji)(ji)(ji)化性(xing)(xing)(xing)能(neng)不(bu)(bu)僅(jin)因電(dian)極(ji)(ji)(ji)材料而異，而且與電(dian)解質有(you)密切關系，因此(ci)，極(ji)(ji)(ji)化的(de)(de)(de)程(cheng)度是(shi)(shi)不(bu)(bu)同的(de)(de)(de)。一些(xie)腐蝕(shi)反應由于高自發性(xing)(xing)(xing)與低極(ji)(ji)(ji)化性(xing)(xing)(xing)，使得腐蝕(shi)反應進行得很快；而另一些(xie)腐蝕(shi)反應，盡(jin)管它們有(you)著明顯的(de)(de)(de)腐蝕(shi)趨勢，但由于高極(ji)(ji)(ji)化性(xing)(xing)(xing)則使得腐蝕(shi)反應進行得非常慢。這就是(shi)(shi)研究(jiu)、利(li)用極(ji)(ji)(ji)化的(de)(de)(de)目的(de)(de)(de)所(suo)在。影響極(ji)(ji)(ji)化的(de)(de)(de)因素包括：

  a. 增加反應面積，使腐蝕更容(rong)易發生，由此而降低(di)了極化率。

  b. 攪(jiao)拌(ban)或(huo)電解液(ye)流(liu)動帶走了表面的(de)腐蝕(shi)產物，從而提供了大量與(yu)電極(ji)接觸的(de)離(li)子，增加了腐蝕(shi)速(su)度(du)而降低了極(ji)化；另(ling)一(yi)方(fang)面，如果(guo)陰(yin)極(ji)反應起(qi)控制(zhi)作(zuo)用，則攪(jiao)拌(ban)對腐蝕(shi)速(su)度(du)沒有影響。

  c. 氧氣可有(you)效地使電極(ji)去(qu)極(ji)化(hua)或(huo)通(tong)過帶(dai)走反應(ying)產(chan)物原子態(tai)的氫(qing)使反應(ying)更(geng)快地進行。

  d. 溫(wen)度增加(jia)，可使大(da)多(duo)數反(fan)應速度增加(jia)，因此降低了(le)極(ji)化(hua)率。

 3. 極(ji)化圖

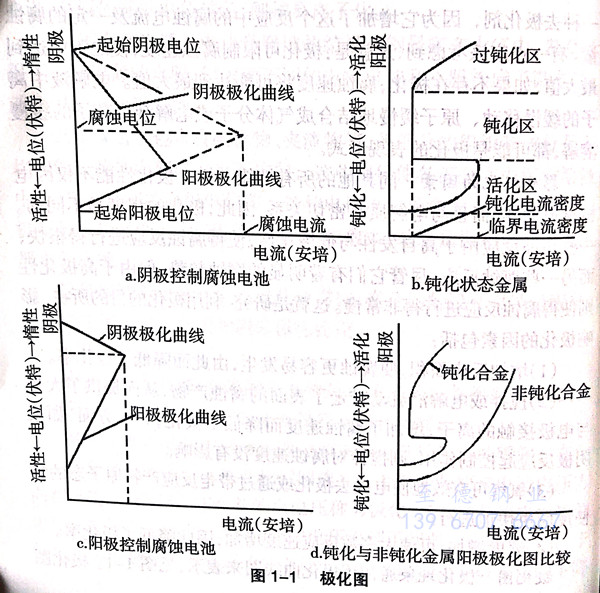

   極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)現象(xiang)通(tong)常用(yong)極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)圖(tu)(tu)本示(shi) ,見(jian)圖(tu)(tu)1-1。極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)(tu)就是陽極(ji)(ji)電(dian)位和(he)陰極(ji)(ji)電(dian)位與(yu)其電(dian)流的(de)(de)(de)(de)關系圖(tu)(tu)。這(zhe)些(xie)曲(qu)(qu)線(xian)也(ye)稱(cheng)為Evans曲(qu)(qu)線(xian)，這(zhe)是以(yi)腐(fu)蝕(shi)(shi)科學的(de)(de)(de)(de)創始(shi)人之一 Ulick Evans命(ming)名的(de)(de)(de)(de)。圖(tu)(tu)1-1a表示(shi)由(you)(you)陰極(ji)(ji)控(kong)制(zhi)腐(fu)蝕(shi)(shi)電(dian)池的(de)(de)(de)(de)極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)(tu)。圖(tu)(tu)1-1b為鈍化(hua)(hua)(hua)(hua)(hua)狀(zhuang)(zhuang)態由(you)(you)金屬陽極(ji)(ji)控(kong)制(zhi)腐(fu)蝕(shi)(shi)電(dian)池的(de)(de)(de)(de)極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)圖(tu)(tu)，從圖(tu)(tu)1-1b可以(yi)看出(chu)，極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)并不(bu)是想(xiang)象(xiang)的(de)(de)(de)(de)那(nei)樣是沿(yan)直(zhi)線(xian)極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)，而是沿(yan)著“S”形曲(qu)(qu)線(xian)極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)。活(huo)化(hua)(hua)(hua)(hua)(hua)狀(zhuang)(zhuang)態－鈍化(hua)(hua)(hua)(hua)(hua)狀(zhuang)(zhuang)態轉變的(de)(de)(de)(de)電(dian)化(hua)(hua)(hua)(hua)(hua)學行為，可由(you)(you)這(zhe)些(xie)曲(qu)(qu)線(xian)加以(yi)說明。圖(tu)(tu)1-1c是由(you)(you)陽極(ji)(ji)控(kong)制(zhi)腐(fu)蝕(shi)(shi)電(dian)池的(de)(de)(de)(de)極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)(tu)，此圖(tu)(tu)可以(yi)說明氫氣對陰極(ji)(ji)極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)作(zuo)(zuo)用(yong)及聚(ju)集的(de)(de)(de)(de)金屬離子和(he)腐(fu)蝕(shi)(shi)產物(wu)對陽極(ji)(ji)極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)作(zuo)(zuo)用(yong)。實(shi)際上，極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)并不(bu)是直(zhi)線(xian)，極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲(qu)(qu)線(xian)的(de)(de)(de)(de)形狀(zhuang)(zhuang)取決(jue)于極(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)具體過程。

 4. 極化測定

  耦合件極化(hua)(hua)的(de)(de)測定可(ke)(ke)以提供關于極化(hua)(hua)行為的(de)(de)精確信(xin)息，特別是(shi)對局部腐(fu)蝕(shi)的(de)(de)預測。用(yong)極化(hua)(hua)技(ji)術與(yu)臨界(jie)電位可(ke)(ke)以衡量金(jin)屬與(yu)合金(jin)在(zai)氯化(hua)(hua)物溶液中，點(dian)腐(fu)蝕(shi)與(yu)縫隙腐(fu)蝕(shi)的(de)(de)敏感性。

  5. 鈍化

  有(you)時(shi)材(cai)(cai)料(liao)(liao)發(fa)生腐(fu)(fu)蝕(shi)(shi)(shi)(shi)時(shi)，會產(chan)(chan)生有(you)黏附(fu)性(xing)的(de)(de)(de)腐(fu)(fu)蝕(shi)(shi)(shi)(shi)產(chan)(chan)物，這種黏附(fu)性(xing)的(de)(de)(de)腐(fu)(fu)蝕(shi)(shi)(shi)(shi)產(chan)(chan)物能夠起到(dao)保(bao)護(hu)材(cai)(cai)料(liao)(liao)免受進一(yi)步腐(fu)(fu)蝕(shi)(shi)(shi)(shi)作(zuo)用，這也就是(shi)鈍化(hua)作(zuo)用。這些被鈍化(hua)的(de)(de)(de)材(cai)(cai)料(liao)(liao)在特定的(de)(de)(de)環(huan)境中腐(fu)(fu)蝕(shi)(shi)(shi)(shi)非(fei)常小(xiao)，而(er)在其他環(huan)境中卻有(you)可能產(chan)(chan)生相當(dang)嚴重的(de)(de)(de)腐(fu)(fu)蝕(shi)(shi)(shi)(shi)。例(li)如(ru)，從(cong)電(dian)動序(xu)來看，鋁的(de)(de)(de)腐(fu)(fu)蝕(shi)(shi)(shi)(shi)速度應(ying)該(gai)是(shi)較高的(de)(de)(de)，然(ran)而(er)實際上，鋁在除鹵化(hua)物外的(de)(de)(de)多數介質(zhi)里具有(you)較強的(de)(de)(de)耐(nai)腐(fu)(fu)蝕(shi)(shi)(shi)(shi)能力(li)。這種現(xian)象稱為鈍化(hua)。鎳、鈦、鋯、鉻和不銹鋼等材(cai)(cai)料(liao)(liao)都是(shi)因為可自鈍化(hua)而(er)具備了耐(nai)腐(fu)(fu)蝕(shi)(shi)(shi)(shi)的(de)(de)(de)能力(li)。

  通過研究極(ji)化(hua)曲線(xian)，也就是(shi)Evans曲線(xian)，可以(yi)幫助更好地理解合(he)(he)金(jin)(jin)的(de)(de)鈍(dun)(dun)化(hua)。圖(tu)1-1b中顯示的(de)(de)鈍(dun)(dun)化(hua)合(he)(he)金(jin)(jin)的(de)(de)陽(yang)極(ji)極(ji)化(hua)曲線(xian)明顯不同于(yu)沒有鈍(dun)(dun)化(hua)的(de)(de)合(he)(he)金(jin)(jin)，圖(tu)1-1d是(shi)鈍(dun)(dun)化(hua)與(yu)沒有鈍(dun)(dun)化(hua)材料的(de)(de)極(ji)化(hua)曲線(xian)比較圖(tu)。鈍(dun)(dun)化(hua)明顯的(de)(de)是(shi)陽(yang)極(ji)極(ji)化(hua)的(de)(de)結果。在金(jin)(jin)屬(shu)與(yu)環(huan)境之間(jian)，由金(jin)(jin)屬(shu)氧化(hua)物或化(hua)學反應吸收的(de)(de)氧氣形(xing)成一層(ceng)牢固的(de)(de)保護(hu)薄膜，可以(yi)防止金(jin)(jin)屬(shu)與(yu)電(dian)解液進(jin)一步接(jie)觸(chu)電(dian)解。在金(jin)(jin)屬(shu)為鐵的(de)(de)情況下(xia)，當有更多的(de)(de)氧可以(yi)到達陰(yin)(yin)極(ji)的(de)(de)金(jin)(jin)屬(shu)表面進(jin)行反應時，就可以(yi)形(xing)成一層(ceng)保護(hu)性(xing)的(de)(de)鈍(dun)(dun)化(hua)膜，金(jin)(jin)屬(shu)表面因此(ci)達到鈍(dun)(dun)化(hua)狀(zhuang)態，對(dui)避免加速(su)腐蝕起到了非常(chang)重要的(de)(de)作用。在特定(ding)的(de)(de)情況下(xia)，特定(ding)的(de)(de)合(he)(he)金(jin)(jin)能否鈍(dun)(dun)化(hua)取決于(yu)陽(yang)極(ji)和(he)陰(yin)(yin)極(ji)極(ji)化(hua)效果。

  鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態合金(jin)被廣泛(fan)用做熱交換(huan)器結構的(de)耐(nai)(nai)腐蝕(shi)材料，鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態金(jin)屬的(de)耐(nai)(nai)腐蝕(shi)性取(qu)(qu)決(jue)于鉻含(han)量(liang)、環(huan)境中的(de)氯化(hua)(hua)(hua)物(wu)和氧含(han)量(liang)以及溫度(du)。在特定的(de)條(tiao)件(jian)下達到鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態，取(qu)(qu)決(jue)于各種鈍(dun)化(hua)(hua)(hua)因素的(de)相(xiang)對值能否(fou)超過其阻礙(ai)(ai)鈍(dun)化(hua)(hua)(hua)的(de)因素。例如(ru)，高的(de)鉻含(han)量(liang)有(you)(you)利于鈍(dun)化(hua)(hua)(hua)，低(di)的(de)溫度(du)有(you)(you)利于鈍(dun)化(hua)(hua)(hua)，含(han)有(you)(you)去鈍(dun)化(hua)(hua)(hua)離子的(de)氯化(hua)(hua)(hua)物(wu)阻礙(ai)(ai)鈍(dun)化(hua)(hua)(hua)，而氧有(you)(you)利于鈍(dun)化(hua)(hua)(hua)。

 6. 鈍化狀(zhuang)態合金的行為

  盡管鈍(dun)(dun)(dun)化(hua)狀(zhuang)態(tai)材(cai)料(liao)在(zai)特(te)定(ding)的(de)環(huan)境(jing)下，鈍(dun)(dun)(dun)化(hua)狀(zhuang)態(tai)材(cai)料(liao)腐(fu)(fu)(fu)蝕(shi)(shi)非(fei)常(chang)小，但在(zai)其他(ta)情況(kuang)下可(ke)能腐(fu)(fu)(fu)蝕(shi)(shi)相當嚴重(zhong)。相反，通(tong)常(chang)顯(xian)示鈍(dun)(dun)(dun)化(hua)狀(zhuang)態(tai)的(de)合金在(zai)非(fei)鈍(dun)(dun)(dun)化(hua)狀(zhuang)態(tai)下，常(chang)常(chang)是非(fei)常(chang)活潑的(de)。某些元素可(ke)以(yi)擊穿鈍(dun)(dun)(dun)化(hua)膜(mo)，造成鈍(dun)(dun)(dun)化(hua)膜(mo)不(bu)連(lian)續處的(de)金屬(shu)被腐(fu)(fu)(fu)蝕(shi)(shi)。例如，氯離(li)子破壞(huai)鋁(lv)、鐵以(yi)及不(bu)銹鋼的(de)鈍(dun)(dun)(dun)化(hua)，造成點(dian)腐(fu)(fu)(fu)蝕(shi)(shi)。因此(ci)，使用鈍(dun)(dun)(dun)化(hua)狀(zhuang)態(tai)金屬(shu)的(de)用戶應(ying)特(te)別注意點(dian)腐(fu)(fu)(fu)蝕(shi)(shi)、應(ying)力腐(fu)(fu)(fu)蝕(shi)(shi)開裂、敏化(hua)以(yi)及貧氧腐(fu)(fu)(fu)蝕(shi)(shi)等。

 對于金(jin)屬(shu)的(de)(de)耐腐蝕性(xing)，希望有(you)(you)較高的(de)(de)極化(hua)性(xing)能(neng)；對于作為能(neng)源的(de)(de)電池或金(jin)屬(shu)的(de)(de)表面處理，卻要(yao)求有(you)(you)較低的(de)(de)極化(hua)性(xing)能(neng)。同其他的(de)(de)所有(you)(you)性(xing)能(neng)一樣，極化(hua)性(xing)能(neng)不僅(jin)因電極材料而異(yi)，也(ye)與電解質密切(qie)相關(guan)。

二、不銹鋼的極化(hua)曲線

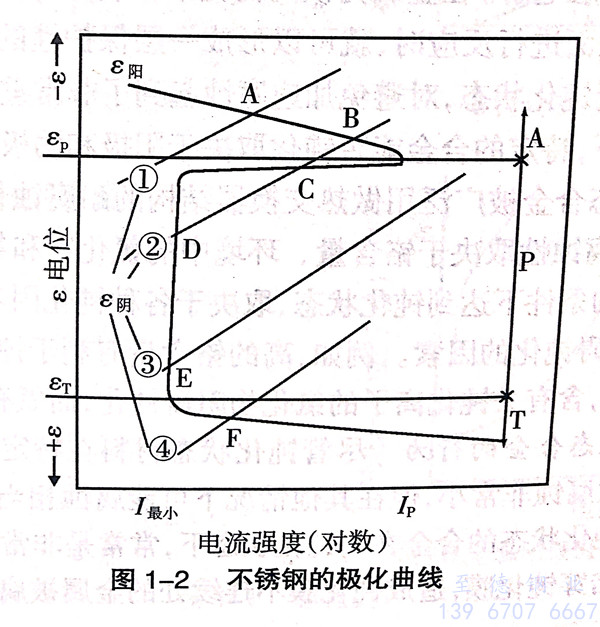

  不銹鋼的極化曲線，見圖1-2。圖1-2描述了不銹鋼以及有活化、鈍化轉變的合金電極動力學過程，并按電位分為活化區（A)、鈍化區（P)和過鈍化區（T)。應用陽極極化曲線（εm)及相關的陰極極化曲線（圖1-2中的①、②、③、④),可以求得腐蝕電位和腐蝕電流密度（圖1-2中的陽極化曲線和陰極化曲線的交點A、B、C、D、E、F)。

  金屬(shu)或合金在不同條(tiao)件(jian)下，其(qi)電(dian)化(hua)學腐(fu)(fu)(fu)蝕(shi)有四種狀(zhuang)(zhuang)態(tai)(tai)(tai)：一是活(huo)(huo)化(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)，腐(fu)(fu)(fu)蝕(shi)電(dian)流強度較(jiao)大(da)，因而腐(fu)(fu)(fu)蝕(shi)速度較(jiao)快(kuai)；二是相對穩(wen)定(ding)狀(zhuang)(zhuang)態(tai)(tai)(tai)，即金屬(shu)處(chu)于(yu)可以(yi)鈍化(hua)也可以(yi)活(huo)(huo)化(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)；三是鈍化(hua)穩(wen)定(ding)狀(zhuang)(zhuang)態(tai)(tai)(tai)，金屬(shu)只處(chu)于(yu)鈍化(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)，而且是穩(wen)定(ding)的，能夠自動鈍化(hua)，只有很小的腐(fu)(fu)(fu)蝕(shi)電(dian)流，腐(fu)(fu)(fu)蝕(shi)速度很小；四是過(guo)鈍化(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)，當金屬(shu)處(chu)于(yu)過(guo)鈍化(hua)狀(zhuang)(zhuang)態(tai)(tai)(tai)時(shi)有較(jiao)高的腐(fu)(fu)(fu)蝕(shi)電(dian)流。

 為了提高不銹鋼的耐腐蝕性能，我們希望：

  a. 不銹鋼易(yi)處(chu)于鈍化態，也就(jiu)是可(ke)以(yi)自(zi)動鈍化；

  b. 不(bu)銹鋼鈍化后腐蝕電流密(mi)度要很低；

  c. 不銹鋼鈍化狀(zhuang)態的（腐蝕）電位范圍要寬。

上述三點分別指出(chu)了不銹鋼獲(huo)得鈍(dun)化(hua)的必要條件、鈍(dun)化(hua)狀態(tai)(tai)的腐(fu)蝕速度和鈍(dun)化(hua)狀態(tai)(tai)的相對穩定(ding)性。

 不(bu)(bu)銹(xiu)鋼只有處(chu)在鈍化狀(zhuang)態(tai)方能耐腐蝕，這(zhe)時鈍化狀(zhuang)態(tai)腐蝕電流最小，腐蝕速(su)度(du)最慢(man)，其他三(san)種(zhong)狀(zhuang)態(tai)下不(bu)(bu)銹(xiu)鋼都是不(bu)(bu)耐腐蝕的(de)。由此可見(jian)，不(bu)(bu)銹(xiu)鋼的(de)“不(bu)(bu)銹(xiu)”是相(xiang)對的(de)，只是腐蝕速(su)度(du)比(bi)較慢(man)就(jiu)是了。
