奧氏體不銹鋼的發展是從18-8型Cr-Ni不銹鋼開始，w(Cr)≈18%,w(Ni)=8％～10％，是最典型最基本的代表鋼種。其他奧氏體不銹(xiu)鋼均是在18-8型鋼的基礎上發展起來的。

  在20世紀70年代初，為了固定奧氏體不銹鋼中的碳，防止晶間腐蝕發生，在18-8型鋼中加入了鈦，含Ti穩定化鋼10Cr18Ni9Ti是第二代奧氏體不銹鋼。在一段時間內，10Cr18Ni9Ti在不銹鋼中占有主導地位，產量最大，應用最普及，至今仍在大量生產和應用。另外，在18-8鋼的基礎上添加2％（質量分數）左右的鉬生成的奧氏體不銹鋼，稱作18-8Mo鋼，如我國生產的06Cr17Ni12Mo2Ti（0Cr18Ni12Mo2Ti）、06Cr17Ni12Mo2 （0Cr17Ni12Mo2）鋼，這些18-8Mo鋼均屬常用鋼種或通用鋼種，也是大量生產的基本鋼種。

  但是10Cr18Ni9Ti鋼也存在一定問題，如鋼液粘稠，連鑄坯表面質量差，必須進行剝皮修磨，成材率很低，成品鋼材含有TiN夾雜，純凈度低，表面拋光性能差，拉細絲斷頭多等，因此國內外相繼開發了一系列低碳和超低碳奧氏體不銹鋼，逐步取代了含Ti穩定化奧氏體不銹鋼。目前，我國除少數傳統產業仍在使用10Cr18Ni9Ti外，06Cr19Ni10（0Cr18Ni9）、06Cr17Ni12Mo2（0Cr17Ni12Mo2）已成為奧氏體不銹鋼的主導牌號。

  我國鎳資源不(bu)足(zu)，以錳-氮代(dai)鎳，開發(fa)和推廣了(le)200系列不(bu)銹(xiu)鋼，可以降低不(bu)銹(xiu)鋼成本，具有深遠的戰(zhan)略意(yi)義(yi)。

  隨著含(han)鎳量的降(jiang)低，為保持奧氏體的組(zu)織(zhi)狀態(tai)，必(bi)須有足夠的錳、氮(dan)來替(ti)代鎳當量。降(jiang)碳降(jiang)鎳，保證必(bi)要的鎳當量，提高氮(dan)、錳、銅含(han)量，確保了(le)(le)奧氏體不銹(xiu)鋼的耐(nai)蝕性(xing)(xing)(xing)(xing)、組(zu)織(zhi)穩定性(xing)(xing)(xing)(xing)及良好的冷加工(gong)成(cheng)形(xing)性(xing)(xing)(xing)(xing)，而且(qie)降(jiang)低了(le)(le)成(cheng)本。國內(nei)已開發出完全(quan)無鎳的高氮(dan)醫用不銹(xiu)鋼，它與含(han)Ni不銹(xiu)鋼相比，具有強度(du)與韌性(xing)(xing)(xing)(xing)的良好結合，耐(nai)蝕性(xing)(xing)(xing)(xing)耐(nai)磨性(xing)(xing)(xing)(xing)及生化性(xing)(xing)(xing)(xing)能好，并且(qie)能完全(quan)消除Ni對人(ren)體的危害，可以(yi)放心植入人(ren)體使用等優點。

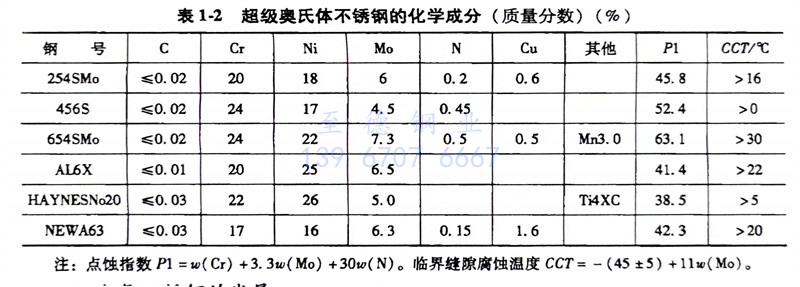

  為了(le)(le)提高(gao)奧(ao)氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)的(de)(de)(de)耐(nai)蝕(shi)性(xing)，冶金(jin)工(gong)作者又(you)開發了(le)(le)超(chao)級奧(ao)氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)，它(ta)是在普(pu)通奧(ao)氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)的(de)(de)(de)基礎(chu)上顯著提高(gao)鋼(gang)中Cr、Mo、N的(de)(de)(de)含量，如(ru)w(Mo)=6％的(de)(de)(de)奧(ao)氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)，具(ju)有非常好的(de)(de)(de)耐(nai)蝕(shi)性(xing)，并具(ju)有良好的(de)(de)(de)抗(kang)點蝕(shi)性(xing)能和較好的(de)(de)(de)抗(kang)應力腐蝕(shi)性(xing)能，是鎳基合(he)金(jin)和鈦合(he)金(jin)的(de)(de)(de)代用材料。超(chao)級奧(ao)氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)的(de)(de)(de)化學(xue)成分見表1-2。
