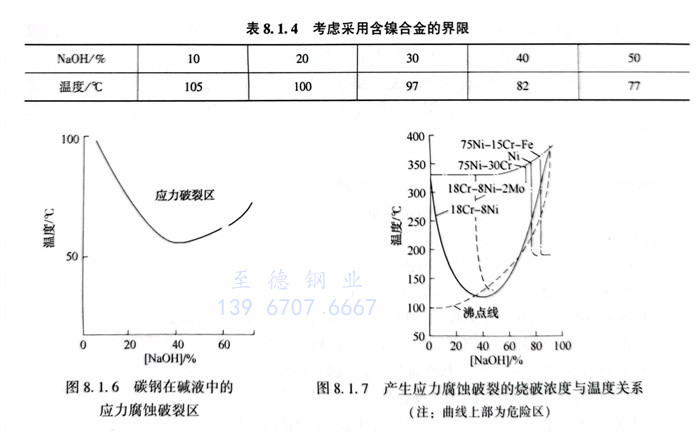

金屬在堿液中的應力腐蝕破裂稱堿脆。碳鋼、低合金鋼、不銹鋼等多種金屬材料皆可發生堿脆。碳鋼（含低合金鋼）發生堿脆的趨向見圖8.1.6。輸送NaOH的碳鋼或低合金鋼管道在一定的條件下，能引起碳鋼材料的應力腐蝕開裂（堿脆）。

  由圖8.1.6可(ke)知，氫(qing)氧化(hua)鈉濃度(du)(du)在(zai)5％以上(shang)的(de)(de)(de)全部濃度(du)(du)范圍內碳鋼幾乎都可(ke)能(neng)產生(sheng)堿(jian)(jian)(jian)(jian)脆，堿(jian)(jian)(jian)(jian)脆的(de)(de)(de)最(zui)低溫(wen)(wen)度(du)(du)為(wei)50℃，所需堿(jian)(jian)(jian)(jian)液的(de)(de)(de)濃度(du)(du)為(wei)40％～50％。以沸點附近的(de)(de)(de)高溫(wen)(wen)區(qu)最(zui)易發(fa)(fa)生(sheng)。裂紋(wen)(wen)呈(cheng)晶(jing)間型(xing)。奧氏體不銹鋼發(fa)(fa)生(sheng)堿(jian)(jian)(jian)(jian)脆的(de)(de)(de)趨向見圖8.1.7。氫(qing)氧化(hua)鈉濃度(du)(du)在(zai)0.1％以上(shang)的(de)(de)(de)濃度(du)(du)時(shi)18-8型(xing)奧氏體不銹鋼即可(ke)發(fa)(fa)生(sheng)堿(jian)(jian)(jian)(jian)脆。以氫(qing)氧化(hua)鈉濃度(du)(du)40％最(zui)危險，這時(shi)發(fa)(fa)生(sheng)堿(jian)(jian)(jian)(jian)脆的(de)(de)(de)溫(wen)(wen)度(du)(du)為(wei)115℃左(zuo)右。超低碳不銹鋼的(de)(de)(de)堿(jian)(jian)(jian)(jian)脆裂紋(wen)(wen)為(wei)穿晶(jing)型(xing)，含(han)碳量高時(shi)，堿(jian)(jian)(jian)(jian)脆裂紋(wen)(wen)則為(wei)晶(jing)間型(xing)或混合型(xing)。當(dang)奧氏體不銹鋼中加入2％鉬(mu)時(shi)，則可(ke)使其堿(jian)(jian)(jian)(jian)脆界限(xian)縮小，并向堿(jian)(jian)(jian)(jian)的(de)(de)(de)高濃度(du)(du)區(qu)域(yu)移(yi)動。鎳(nie)(nie)和鎳(nie)(nie)基合金具有(you)較(jiao)高的(de)(de)(de)耐(nai)應力腐蝕的(de)(de)(de)性(xing)能(neng)，它的(de)(de)(de)堿(jian)(jian)(jian)(jian)脆范圍變得狹窄(zhai)，而且位于高溫(wen)(wen)濃堿(jian)(jian)(jian)(jian)區(qu)。

  一般情況(kuang)下，當(dang)NaOH濃度和溫度超出表8.1.3的(de)規定時(shi)，應對焊縫(feng)（含熱影響區）進行消(xiao)除應力熱處理(li)。

  表8.1.3 NaOH 濃度和溫度應(ying)對焊(han)縫（含熱(re)影響區）進行消除應(ying)力熱(re)處(chu)理(li)的界限(xian)

  當NaOH濃(nong)度(du)和溫(wen)度(du)超出表8.1.4的規定時，應考慮采用含鎳合金(jin)。

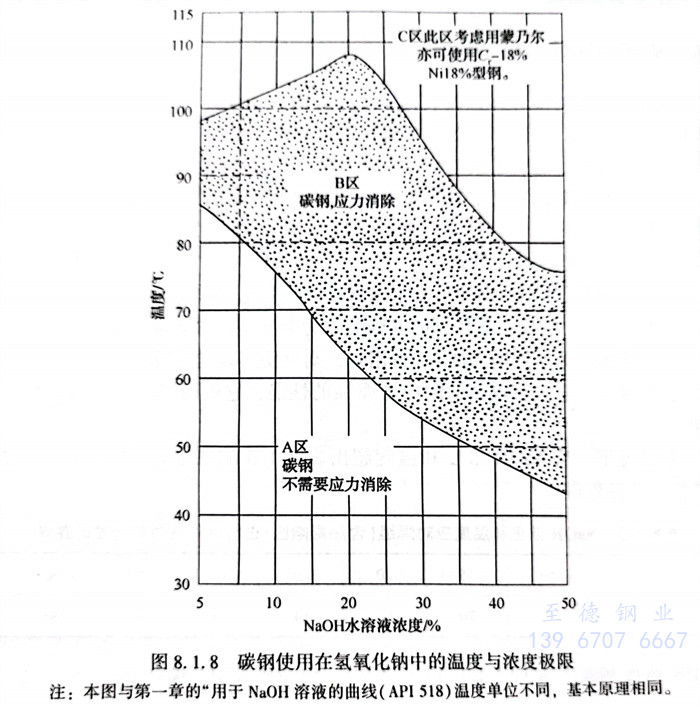

 碳(tan)鋼(gang)和鎳合金鋼(gang)在NaOH溶液中的應用范圍見圖 8.1.8 所示
