工程應(ying)用:某旋(xuan)渦泵管(guan)道(dao)的(de)配管(guan)設計


   某旋渦泵管(guan)道(dao)的配管(guan)設計見圖9.35。


工程應(ying)用(yong):某立式泵(beng)的配管設計(ji)


   某立式泵(beng)(beng)的配管(guan)(guan)設計見圖9.36。由(you)于泵(beng)(beng)體比管(guan)(guan)廊最下層高,因此(ci),泵(beng)(beng)布置在管(guan)(guan)廊的外側。立式泵(beng)(beng)的出(chu)口管(guan)(guan)道及閥(fa)門統(tong)一(yi)從泵(beng)(beng)左側布置。





工(gong)程應用:某臥式(shi)離心泵(beng)入口管道配(pei)管設計錯(cuo)誤

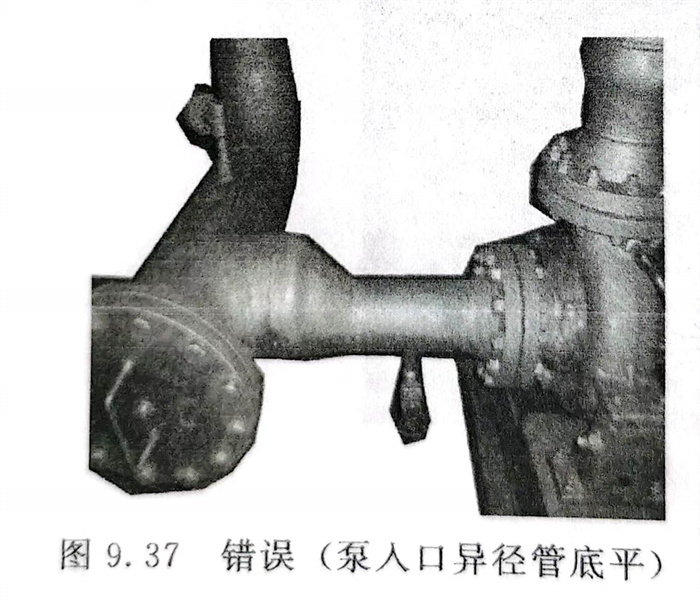

   某臥式離(li)心泵入口(kou)管道的異徑管設計成(cheng)了(le)底(di)平,如圖9.37所示,施工現場修改成(cheng)了(le)頂平。
