管(guan)廊上管(guan)道布置的一(yi)般(ban)要求主要有以下幾點(dian)：
①. 應按各(ge)有關(guan)裝置（或建筑物）進(jin)出管道交接點坐(zuo)標、標高(gao)協(xie)調布置。
②. 大直徑管道應靠近(jin)管廊柱子布(bu)置。
③. 小(xiao)直徑、氣(qi)體管(guan)道、熱管(guan)道、公用工程(cheng)管(guan)道宜布置在管(guan)廊中間。
④. 工(gong)藝管道宜布置在與管廊相連接(jie)的(de)設(she)備一側。
⑤. 需(xu)設(she)置(zhi)Ⅱ形補(bu)償器的高溫管道，應布(bu)置(zhi)在靠(kao)近柱子處，且Ⅱ形補(bu)償器宜(yi)集中(zhong)設(she)置(zhi)。
⑥. 需(xu)要(yao)設(she)操作平(ping)臺或維修通(tong)道時，宜布(bu)置(zhi)在上層(ceng)。
⑦. 對(dui)于雙層管(guan)(guan)廊，氣體管(guan)(guan)道(dao)、熱(re)管(guan)(guan)道(dao)、公用(yong)工程管(guan)(guan)道(dao)、泄壓總管(guan)(guan)、火炬干管(guan)(guan)、儀表和電(dian)氣電(dian)纜(lan)槽(cao)架等(deng)宜布置在上(shang)層；一般(ban)工藝管(guan)(guan)道(dao)、非金屬及腐蝕性介質管(guan)(guan)道(dao)、低溫管(guan)(guan)道(dao)等(deng)宜布置在下層。
⑧. 全(quan)廠性(xing)管架或管墩上(shang)（包括穿越(yue)涵洞）應留(liu)有10％～30％的裕量，并考慮其(qi)(qi)荷重。裝置主管廊管架宜留(liu)有10％～20％的裕量，并考慮其(qi)(qi)荷重。
⑨. 要求(qiu)無袋形并帶有(you)坡(po)度的管(guan)道（如火炬(ju)管(guan)）應滿(man)足下列要求(qiu)。
a. 管道宜布置在管廊頂層。
b. 管(guan)道應有坡度，坡向分液罐或其(qi)他設備，坡度不小(xiao)于0.003。
c. 該(gai)管上所(suo)有支管都應從(cong)該(gai)管的(de)頂(ding)部連接，并(bing)且(qie)應順著(zhu)管內氣體流動方向(xiang)傾(qing)斜45°。
⑩. 閥門的(de)布置(zhi)
a. 集中布置的閥門應交錯布置，以保證管道布置緊湊。

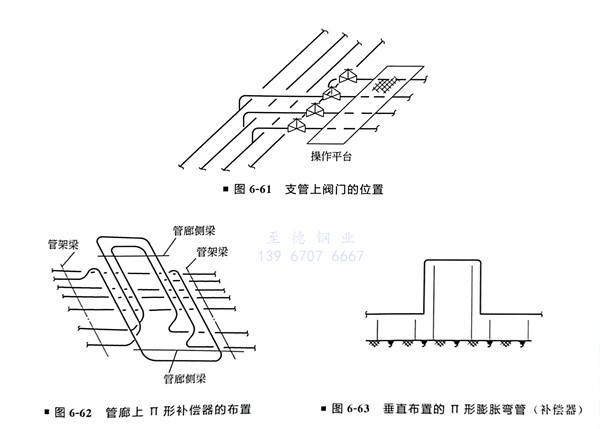

b. 由總管引出的閥(fa)(fa)門(men)應盡量靠(kao)近總管布(bu)置，并(bing)裝在水平管道上。為(wei)了(le)保(bao)證(zheng)閥(fa)(fa)門(men)手(shou)(shou)輪和平臺的間(jian)距要求，可以(yi)使閥(fa)(fa)門(men)中心(xin)線對齊布(bu)置，并(bing)保(bao)證(zheng)閥(fa)(fa)門(men)手(shou)(shou)輪間(jian)距為(wei)100mm（圖6-61）。
c. 疏水閥在布置時應低于疏水點，布置在便于維修的位置，就地排放的疏水閥出口管，應引至地面并采取防凍措施。
?. 管(guan)廊上(shang)高點排(pai)氣、低點排(pai)液。
?. 管道的熱補償。
a. 多根需(xu)要設置Ⅱ形(xing)補(bu)(bu)償器的(de)管(guan)道(dao)宜并排布置。管(guan)徑較(jiao)大、溫度較(jiao)高、需(xu)要較(jiao)大的(de)Ⅱ形(xing)補(bu)(bu)償器的(de)管(guan)道(dao)宜放在(zai)外(wai)側(ce)，反之(zhi)放在(zai)內(nei)側(ce)以便(bian)于成組地設置II形(xing)補(bu)(bu)償器（圖6-62）。
b. 必(bi)要(yao)時可垂(chui)直布置Ⅱ形膨脹彎管（圖6-63）。在裝置內管廊不宜使(shi)用垂(chui)直布置的(de)Ⅱ形補償器(qi)。
c. 采用鋼制套筒補(bu)償器(qi)、寬(kuan)波(bo)(bo)式波(bo)(bo)形(xing)膨脹節、波(bo)(bo)紋膨脹節時，應注(zhu)意(yi)管內(nei)壓力產生的推力、彈性力的作(zuo)用及設置支(zhi)架的可能性，并應按國家現行有(you)關標準進行計算選用。
?. 沿管廊兩(liang)側(ce)柱(zhu)子(zi)的外側(ce)，通常布置調節閥(fa)組(zu)、伴熱蒸汽(qi)分配站(zhan)、凝結(jie)水收集站(zhan)及取(qu)樣冷卻(que)器、過濾器等小(xiao)型設備。
?. 調節(jie)閥(fa)(fa)的(de)閥(fa)(fa)組應盡量布置在(zai)地面上以(yi)方(fang)便(bian)操作(zuo)和檢修。調節(jie)閥(fa)(fa)應盡量布置靠近設備的(de)一(yi)側。一(yi)般布置在(zai)管架柱(zhu)子(zi)外側500～1000mm。

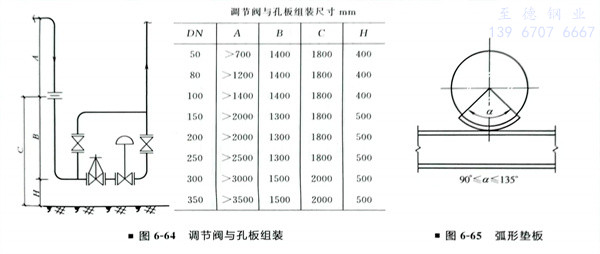

與調(diao)節(jie)閥(fa)組一起的孔(kong)板(ban)應(ying)盡量(liang)裝在立(li)管(guan)上（圖6-64）。為了接線方便(bian)，孔(kong)板(ban)安裝標高一般為1800～2000mm。要(yao)盡量(liang)保證孔(kong)板(ban)前(qian)后直(zhi)管(guan)長度。直(zhi)管(guan)長度在孔(kong)板(ban)前(qian)為15～20倍(bei)(bei)公(gong)稱(cheng)(cheng)(cheng)直(zhi)徑(jing)，不(bu)得小于10倍(bei)(bei)公(gong)稱(cheng)(cheng)(cheng)直(zhi)徑(jing)，在孔(kong)板(ban)后為5倍(bei)(bei)公(gong)稱(cheng)(cheng)(cheng)直(zhi)徑(jing)，不(bu)得小于3倍(bei)(bei)公(gong)稱(cheng)(cheng)(cheng)直(zhi)徑(jing)，以(yi)保證測量(liang)精度。
?. 管廊上敷設(she)有坡(po)度的(de)管道(dao)，可(ke)通(tong)過調整管托下加型鋼或鋼板墊枕的(de)辦(ban)法來實現。對于(yu)放(fang)空氣體總管（或去火炬總管）宜布(bu)置在(zai)管廊柱(zhu)子的(de)上方(fang)，以便于(yu)調整標高(gao)。
?. 管(guan)廊上管(guan)道進行(xing)支承時，對于奧(ao)氏體(ti)不銹鋼裸管(guan)，宜(yi)在(zai)支點(dian)處的管(guan)道底部焊與(yu)管(guan)道材質(zhi)相同的弧形墊板(ban)（圖6-65）。

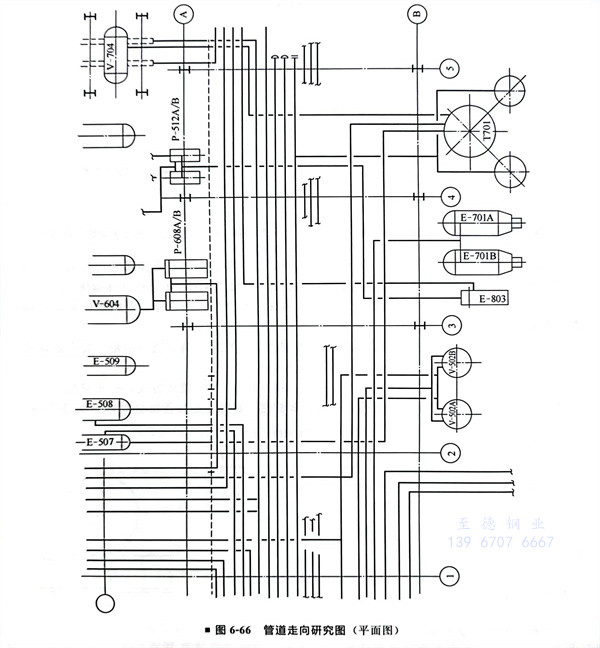

?. 管廊上管道的數量應通(tong)過管道走向(xiang)研究決定(ding)（圖6-66）。
