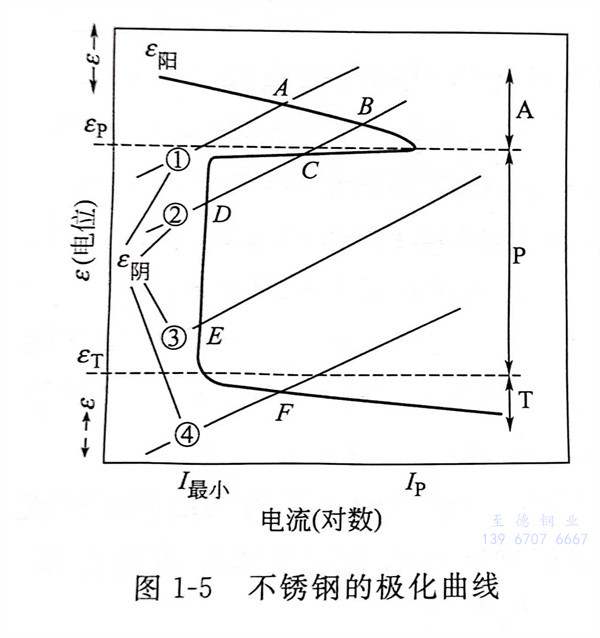

不銹鋼的極化曲線，見圖1-5。圖1-5描述了不銹鋼以及有活化、鈍化轉變的合金電極動力學過程，并按電位分為活化區（A）、鈍化區（P）和過鈍化區（T）。應用陽極極化曲線（（E陽））及相關的陰極極化曲線（圖1-5中的①、②、③、④）可以求得腐蝕電位和腐蝕電流密度（圖1-5中的陽極極化曲線和陰極極化曲線的交點A、B、C、D、E、F)。
金屬或合金在不同條(tiao)件下，其電化學腐蝕(shi)(shi)(shi)(shi)有(you)四(si)種狀(zhuang)(zhuang)態：一(yi)是活(huo)(huo)化狀(zhuang)(zhuang)態，腐蝕(shi)(shi)(shi)(shi)電流強度較大(da)，因(yin)而腐蝕(shi)(shi)(shi)(shi)速度較快；二是相對(dui)穩(wen)定(ding)狀(zhuang)(zhuang)態，即(ji)金屬處于可(ke)以鈍(dun)化也(ye)可(ke)以活(huo)(huo)化狀(zhuang)(zhuang)態；三是鈍(dun)化穩(wen)定(ding)狀(zhuang)(zhuang)態，金屬只處于鈍(dun)化狀(zhuang)(zhuang)態，而且是穩(wen)定(ding)的(de)(de)，能夠自動鈍(dun)化，只有(you)很(hen)小(xiao)的(de)(de)腐蝕(shi)(shi)(shi)(shi)電流，腐蝕(shi)(shi)(shi)(shi)速度很(hen)小(xiao)；四(si)是過鈍(dun)化狀(zhuang)(zhuang)態，當金屬處于過鈍(dun)化狀(zhuang)(zhuang)態時有(you)較高的(de)(de)腐蝕(shi)(shi)(shi)(shi)電流，不銹鋼也(ye)是如此(ci)。
為(wei)了提高不(bu)(bu)銹鋼的(de)耐腐(fu)蝕性能，一(yi)般(ban)希望(wang)：不(bu)(bu)銹鋼易(yi)處于鈍(dun)(dun)化狀(zhuang)態，也就是可(ke)以自(zi)動鈍(dun)(dun)化；不(bu)(bu)銹鋼鈍(dun)(dun)化后腐(fu)蝕電流密度要很低；不(bu)(bu)銹鋼鈍(dun)(dun)化狀(zhuang)態的(de)（腐(fu)蝕）電位范圍要寬。
上述三點分別(bie)指出了不銹(xiu)鋼獲(huo)得鈍(dun)(dun)化(hua)(hua)的必(bi)要(yao)條件、鈍(dun)(dun)化(hua)(hua)狀態的腐蝕速度和(he)鈍(dun)(dun)化(hua)(hua)狀態的相對(dui)穩定性(xing)。
不(bu)銹鋼(gang)只有(you)處在鈍(dun)化(hua)狀態(tai)方(fang)能耐(nai)腐蝕(shi)(shi)(shi)，這時鈍(dun)化(hua)狀態(tai)腐蝕(shi)(shi)(shi)電流最(zui)小(xiao)，腐蝕(shi)(shi)(shi)速(su)度最(zui)慢(man)(man)，其他三種(zhong)狀態(tai)下(xia)(xia)不(bu)銹鋼(gang)都是不(bu)耐(nai)腐蝕(shi)(shi)(shi)的。由此(ci)可見，不(bu)銹鋼(gang)的“不(bu)銹”是相對的，只是在鈍(dun)化(hua)狀態(tai)下(xia)(xia)，腐蝕(shi)(shi)(shi)速(su)度比較慢(man)(man)。
保持不銹鋼耐腐蝕性的重要物質是鈍化薄膜。不銹鋼的表面本來就會形成這種毫微級的鈍化薄膜。現已明確，這種毫微級的鈍化薄膜是以在鉻的氧化物（Cr2O3）和氫氧根離子（OH-）結合后，進而加入水（H2O）的水合氫氧化鉻化合物為主體的物質。
在中(zhong)性的(de)水溶液或硝酸中(zhong)，不(bu)銹鋼的(de)鈍化(hua)薄膜(mo)(mo)非常(chang)穩定。即(ji)使(shi)是(shi)由于(yu)(yu)劃傷(shang)或破損等原因，使(shi)一部分(fen)(fen)薄膜(mo)(mo)被破壞了，它還(huan)具有立即(ji)再生(sheng)和恢復的(de)功能(neng)。前面談到的(de)環(huan)境氧化(hua)作用是(shi)指(zhi)從金(jin)屬(shu)原子中(zhong)釋放電子的(de)反應，如果人為(wei)地借助于(yu)(yu)外部電源，將“試驗(yan)金(jin)屬(shu)”置于(yu)(yu)“試驗(yan)溶液”中(zhong)作為(wei)電解陽(yang)極(ji)并通電流，此時就能(neng)求出電位(wei)（氧化(hua)力）與電流（腐蝕速度(du)）的(de)相關曲線和環(huan)境的(de)氧化(hua)力強度(du)。這個曲線稱為(wei)陽(yang)極(ji)分(fen)(fen)極(ji)曲線，如圖1-5所示(shi)。
由圖1-5可以看出(chu)，隨(sui)著(zhu)電(dian)位(wei)的(de)升(sheng)高，先是(shi)(shi)陽極(ji)(ji)氧化反應（溶解反應）呈增強趨勢；接下來是(shi)(shi)“活(huo)化狀態”電(dian)位(wei)區(qu)的(de)電(dian)流(liu)增加(jia)；然(ran)后是(shi)(shi)不依賴于(yu)電(dian)位(wei)增加(jia)顯示小電(dian)流(liu)的(de)“鈍化狀態”電(dian)位(wei)區(qu)；最后再次(ci)出(chu)現隨(sui)著(zhu)電(dian)位(wei)的(de)增加(jia)的(de)“過鈍化狀態”電(dian)位(wei)區(qu)。這里的(de)腐蝕(shi)電(dian)位(wei)Ecorr是(shi)(shi)成為陽極(ji)(ji)電(dian)流(liu)和陰極(ji)(ji)電(dian)流(liu)相等(deng)條件的(de)電(dian)位(wei)。

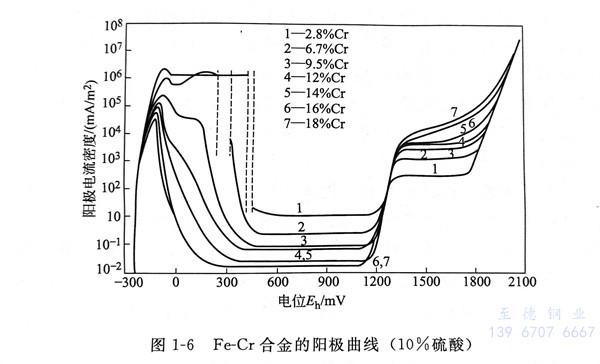

增加鋼(gang)的(de)鉻含(han)量(liang)，則陽(yang)極分極曲線的(de)變化(hua)(hua)如(ru)圖1-6所示。因鉻的(de)含(han)量(liang)增加，最大陽(yang)極溶(rong)解電流(liu)及靜態(tai)區的(de)陽(yang)極電流(liu)趨(qu)向于減少。不銹(xiu)鋼(gang)的(de)鉻（Cr）含(han)量(liang)在12％以上時，不銹(xiu)鋼(gang)易(yi)于從活性狀(zhuang)態(tai)向鈍化(hua)(hua)狀(zhuang)態(tai)轉移而呈(cheng)現穩(wen)定的(de)鈍化(hua)(hua)狀(zhuang)態(tai)。
