高清下载香蕉视频app苹果

0Cr33Ni55Mo8 (Hastelloy G-35)

（ 0Cr33Ni55Mo8） Hastelloy G35 合金與其(qi)他 Hastelloy G合(he)(he)金系(xi)列(lie)中(zhong)的(de)G、G3、G30相比(bi)，0Cr33Ni55Mo8(G35)合(he)(he)金中(zhong)不含銅(tong)但含鉻、鎳量(liang)(liang)最高(gao)(gao)，鐵量(liang)(liang)最低(di)，而(er)含碳量(liang)(liang)上限又較高(gao)(gao)（≤0.05%).開(kai)發(fa)此合(he)(he)金的(de)主要(yao)目的(de)是為(wei)滿足(zu)在(zai)濕(shi)法(fa)磷(lin)酸生產中(zhong)非常苛刻(ke)的(de)腐(fu)(fu)蝕(shi)(shi)環(huan)境中(zhong)使用(yong)的(de)蒸發(fa)器等裝(zhuang)置(zhi)的(de)需求。與傳(chuan)統用(yong)于濕(shi)法(fa)磷(lin)酸中(zhong)的(de)高(gao)(gao)鉻不銹鋼和一些(xie)鐵鎳基耐蝕(shi)(shi)合(he)(he)金相比(bi)，0Cr33Ni55Mo8合(he)(he)金不僅耐蝕(shi)(shi)性優異，而(er)且對(dui)氯(lv)化物應力腐(fu)(fu)蝕(shi)(shi)的(de)敏感性也較低(di)，同(tong)時(shi)耐點蝕(shi)(shi)、耐縫隙腐(fu)(fu)蝕(shi)(shi)的(de)性能也優良。

一、化學成分和(he)組(zu)織特點

 （ 0Cr33Ni55Mo8） Hastelloy G35 合金的典型化學(xue)成分(fen)見(jian)表3-5-88，此(ci)合金的組織特點尚未見(jian)具體報(bao)道。

二、耐腐蝕性(xing)能

 1. 全面腐蝕

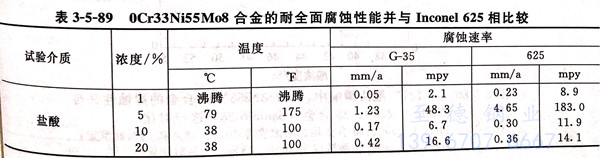

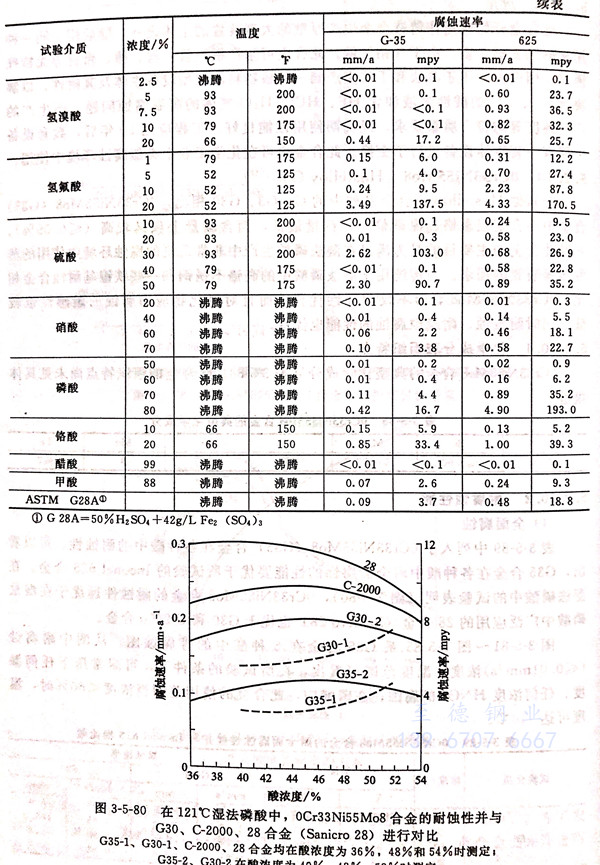

  表3-5-89中(zhong)(zhong)列人(ren)了0Cr33Ni55Mo8(G35)合(he)(he)(he)金(jin)(jin)在(zai)各(ge)種酸中(zhong)(zhong)的耐(nai)蝕(shi)性。可以看出，G35合(he)(he)(he)金(jin)(jin)在(zai)各(ge)種酸中(zhong)(zhong)耐(nai)全面腐蝕(shi)的性能(neng)要(yao)優于所(suo)試驗的Inconel 625合(he)(he)(he)金(jin)(jin)。在(zai)濕法磷酸中(zhong)(zhong)的試驗表明（圖(tu)3-5-80)，0Cr33Ni55Mo8合(he)(he)(he)金(jin)(jin)的耐(nai)蝕(shi)性遠優于在(zai)濕法磷酸中(zhong)(zhong)廣泛應用的28合(he)(he)(he)金(jin)(jin)（Sanicro 28)也優于G30和C-2000合(he)(he)(he)金(jin)(jin)。

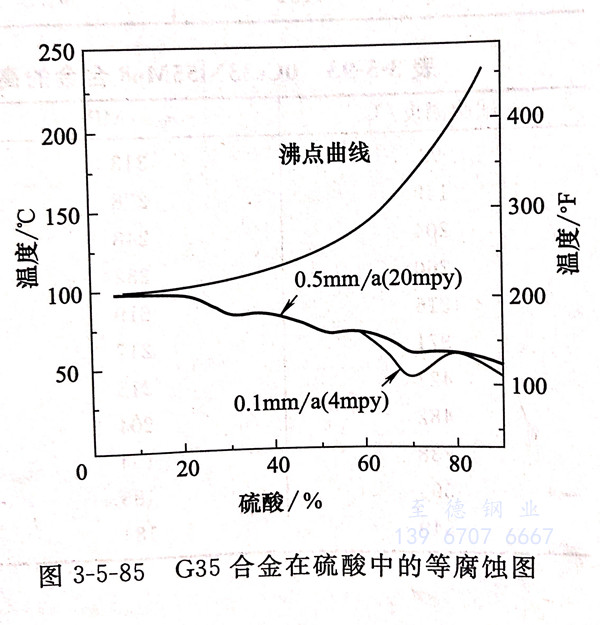

  圖3-5-81~圖3-5-85系 G35 合金在5種酸中的等腐蝕圖。從圖中耐腐蝕（＜0.01mm/a)濃度、溫度范圍可看出，在所試驗的條件下，可耐常壓下任何溫度、任何濃度 HNO₃ 的腐蝕，在磷酸中，此合金的使用范圍當濃度＜60%時，溫度可達 110℃。

 2. 局部腐蝕

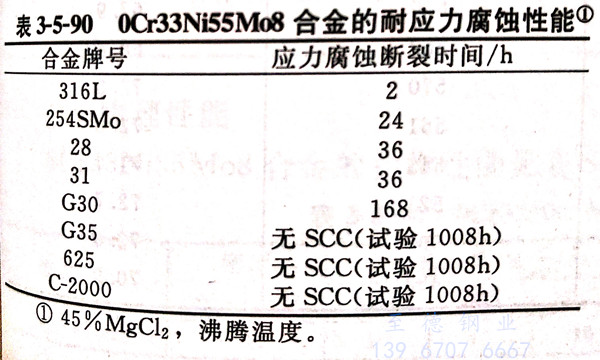

  0Cr33Ni55Mo8合金的耐氯化物（45%MgCl₂,沸騰溫度）應力腐蝕性能良好，優于 G30 合金 和 316L不銹鋼以及超級奧氏體不銹鋼254 SMo、鐵鎳基耐蝕合金28、31等（見表3-5-90)。

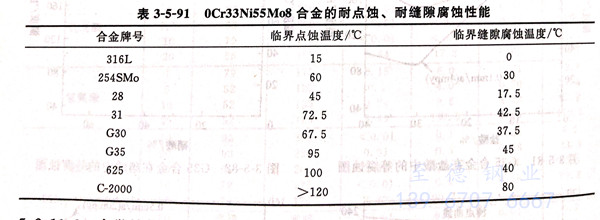

  表3-5-91系(xi)0Cr33Ni55Mo8合(he)金耐(nai)點蝕(shi)(shi)和耐(nai)縫隙(xi)腐(fu)(fu)蝕(shi)(shi)性能。由于此合(he)金的耐(nai)點蝕(shi)(shi)當(dang)量(liang)值（PRE值）高達59，故其耐(nai)點蝕(shi)(shi)、耐(nai)縫隙(xi)腐(fu)(fu)蝕(shi)(shi)溫度不僅優于G30合(he)金，同(tong)(tong)時也較共同(tong)(tong)試驗的316不銹鋼和超(chao)級不銹鋼254 SMo、鐵鎳基(ji)耐(nai)蝕(shi)(shi)合(he)金28、31等為佳。

三、力學性能

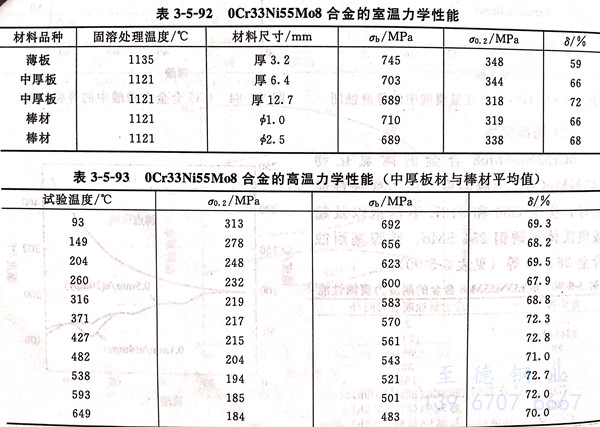

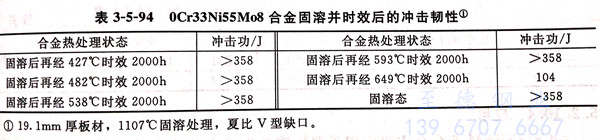

  表(biao)3-5-92~表(biao)3-5-94分別列出了(le)0Cr33Ni55Mo8合(he)金的室溫、高(gao)溫瞬時力學(xue)性(xing)能和(he)固溶處(chu)理并從(cong)427~649℃時效2000h后的沖(chong)擊韌性(xing)。從(cong)這些結果可明顯看出，0Cr33Ni55Mo8合(he)金不僅強度(du)高(gao)，塑性(xing)好，而且即使中溫長期時效也具有良好的沖(chong)擊韌性(xing)。

四、熱處理工藝

  （ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金的熱處理工藝約為1210℃加熱，保溫(wen)后快冷。此合(he)金系固溶處理態使用。

五、冷熱加工和成型性

  （ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金由(you)于(yu)不(bu)含銅，故(gu)熱(re)加工(gong)(gong)性會優于(yu)含銅的(de)G、G3、G30合(he)金。由(you)于(yu)0Cr33Ni55Mo8合(he)金塑性高(gao)，故(gu)易(yi)冷(leng)加工(gong)(gong)和(he)冷(leng)成型(xing)，而(er)合(he)金冷(leng)成型(xing)常常是此(ci)合(he)金最為優選(xuan)的(de)成型(xing)工(gong)(gong)藝。但(dan)由(you)于(yu)0Cr33Ni55Mo8合(he)金的(de)強(qiang)度和(he)加工(gong)(gong)硬化傾向遠高(gao)于(yu)鉻鎳奧氏體不(bu)銹鋼，因(yin)此(ci)冷(leng)加工(gong)(gong)和(he)冷(leng)成型(xing)不(bu)僅需更大外力(li)，而(er)且必須(xu)及時(shi)進行消除(chu)應力(li)熱(re)處理。

六(liu)、焊接性能(neng)

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金(jin)的可焊(han)性(xing)良好(hao)并與C-276相(xiang)近。薄板焊(han)接宜(yi)選用(yong)(yong)GATW,中(zhong)厚(hou)板焊(han)接宜(yi)選GMAW。氣體保護焊(han)優先采用(yong)(yong)帶藥皮的焊(han)條，為了減少熱(re)影響區二次相(xiang)的沉淀(dian)，最高層間溫度要(yao)低(di)于93℃。

   由于合(he)金冷加(jia)工件的(de)直接(jie)焊(han)(han)接(jie)會帶來諸多問題，因此，合(he)金件冷加(jia)工后(hou)必須先進行(xing)固溶處理，然后(hou)才能(neng)進行(xing)焊(han)(han)接(jie)。

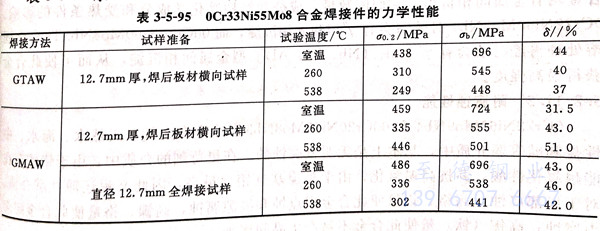

  表3-5-95系 0Cr38Ni55Mo8合金焊接件的力學性(xing)能(neng)。

七、物理性能

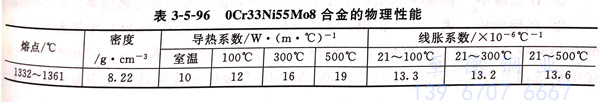

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的物理(li)性能見表 3-5-96。

八(ba)、應(ying)用

   （ 0Cr33Ni55Mo8） Hastelloy G35 合金(jin)主(zhu)要(yao)應用于(yu)濕法磷酸生產中(zhong)(zhong)的(de)(de)蒸發器，硝(xiao)酸與氫氟(fu)酸溶液的(de)(de)酸洗用容器；化學工(gong)業中(zhong)(zhong)的(de)(de)硝(xiao)酸和(he)(he)氯(lv)化物的(de)(de)腐(fu)蝕(shi)環境(jing)中(zhong)(zhong)的(de)(de)設備和(he)(he)構件；苛(ke)性介質(zhi)中(zhong)(zhong)和(he)(he)系(xi)統(tong)裝置以及耐(nai)高溫（650℃)腐(fu)蝕(shi)的(de)(de)部件等。
