奧(ao)氏體型不銹鋼與碳鋼相比，在物理性(xing)能上有很大差(cha)異，前(qian)者在焊接過程中會(hui)產生較大的(de)變(bian)形和顯著(zhu)的(de)焊后收(shou)縮。


  18-8型不銹鋼焊后產生很大變形和收縮的根本原因是由于其膨脹系數較大，約比碳鋼高出40％；其次是其熱導率低，約為碳鋼的1/3，導致焊接熱場的高溫區擴大并且溫度梯度較大。事實證明，焊接變形量的大小與焊接參數、焊接次序的正確性、操作的合理性都有一定的關系。

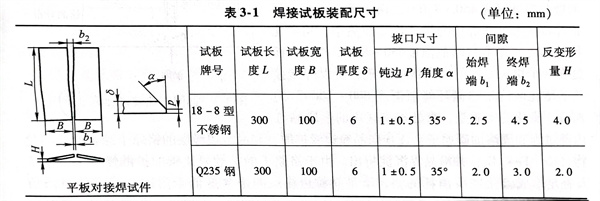

  為了盡量減少18-8型不銹鋼焊接變形和焊后收縮引起的焊件尺寸的不足，對接接頭的焊接構件要留有足夠的收縮余量。例如，按《鍋爐壓力容器壓力管道焊工考試與管理規則》，焊工要進行操作技能考試，在培訓中進行平板焊操作時，為了實現單面焊雙面成形的封底焊縫，按表3-1所示選用兩種不同材料的板材和相同尺寸的試板，坡口尺寸，不同的始焊端／終焊端的間隙和反變形量，焊工經過短時培訓后均達到考試要求，一次合格率超過95％。說明18-8型不銹鋼比Q234鋼有較大的變形量和焊后收縮量。


表 1.jpg


  如果焊(han)后變(bian)形(xing)量超過(guo)允許值，就必須矯(jiao)(jiao)(jiao)正(zheng)(zheng)變(bian)形(xing)。矯(jiao)(jiao)(jiao)正(zheng)(zheng)的(de)方(fang)法有局部加(jia)熱矯(jiao)(jiao)(jiao)正(zheng)(zheng)和冷(leng)(leng)矯(jiao)(jiao)(jiao)正(zheng)(zheng)兩種。在矯(jiao)(jiao)(jiao)正(zheng)(zheng)18-8型(xing)不銹(xiu)(xiu)鋼(gang)的(de)焊(han)接變(bian)形(xing)時，如果該焊(han)接結構對耐(nai)蝕性有要求時，建議不采(cai)用(yong)(yong)熱矯(jiao)(jiao)(jiao)正(zheng)(zheng)的(de)方(fang)法。這(zhe)是由于熱矯(jiao)(jiao)(jiao)正(zheng)(zheng)過(guo)程(cheng)中，若加(jia)熱溫度控制(zhi)不當，可導致焊(han)接構件耐(nai)蝕性降低，這(zhe)點要引(yin)起重(zhong)視。通(tong)常都(dou)是采(cai)用(yong)(yong)冷(leng)(leng)矯(jiao)(jiao)(jiao)正(zheng)(zheng)的(de)方(fang)法來矯(jiao)(jiao)(jiao)正(zheng)(zheng)18-8型(xing)不銹(xiu)(xiu)鋼(gang)焊(han)接構件的(de)變(bian)形(xing)，所(suo)使(shi)用(yong)(yong)冷(leng)(leng)矯(jiao)(jiao)(jiao)正(zheng)(zheng)工具(ju)應采(cai)用(yong)(yong)膠木或同類型(xing)不銹(xiu)(xiu)鋼(gang)錘。
