對于含鈦、鈮的穩定性奧(ao)氏(shi)體不銹鋼，應采用穩定化處理，以提高鋼在450～900℃范圍內，并在強烈腐蝕介質中工作的耐蝕性。穩定化處理是在固溶處理后進行的，是將鋼加熱到850～900℃，保溫2～4h，然后在水中或空氣中冷卻。

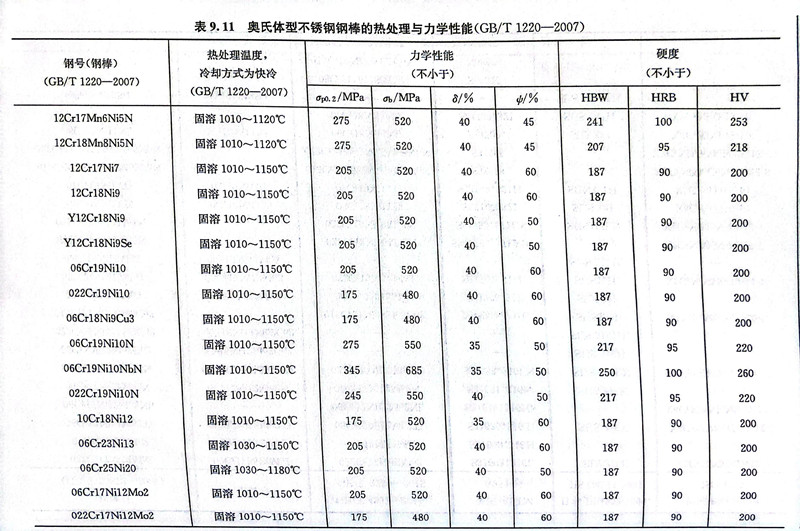

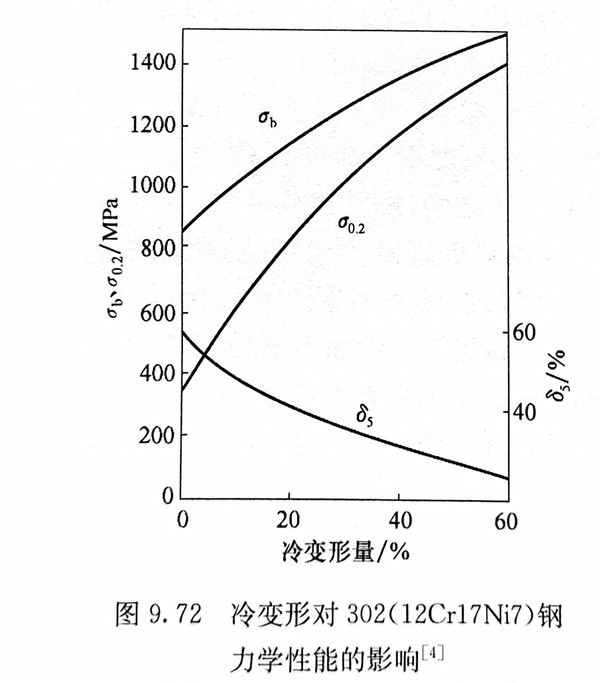

 奧氏體不銹鋼經固溶處理后的硬度最低，是最大程度的軟化處理。經固溶處理后的各種牌號的奧氏體不銹鋼的力學性能見表9.11。由表9.11可見，奧氏體不銹鋼的屈服強度較低，抗拉強度也不高，但具有高的塑性，抗拉強度與屈服強度的比值高，因此通過冷變形方式可以有效地提高其強度。圖9.72為冷變形對302不銹鋼（12Cr17Ni7）鋼力學性能的影響，經過冷加工硬化，強度明顯提高，塑性相應降低，應用時要合理選擇材料供貨態的冷加工變形量。12Cr17Ni7 鋼是一種亞穩定奧氏體鋼，冷變形后強度的增加較為顯著。

 GB/T 3280-2015《不(bu)銹鋼(gang)冷(leng)(leng)(leng)軋鋼(gang)板和鋼(gang)帶(dai)》中將不(bu)銹鋼(gang)的加工硬(ying)(ying)化(hua)(hua)狀(zhuang)態(tai)分為五類：1/4冷(leng)(leng)(leng)作(zuo)(zuo)硬(ying)(ying)化(hua)(hua)狀(zhuang)態(tai)（H1/4）、1/2冷(leng)(leng)(leng)作(zuo)(zuo)硬(ying)(ying)化(hua)(hua)狀(zhuang)態(tai)（H1/2）、3/4冷(leng)(leng)(leng)作(zuo)(zuo)硬(ying)(ying)化(hua)(hua)狀(zhuang)態(tai)（H3/4）、冷(leng)(leng)(leng)作(zuo)(zuo)硬(ying)(ying)化(hua)(hua)狀(zhuang)態(tai)（H）和特別冷(leng)(leng)(leng)作(zuo)(zuo)硬(ying)(ying)化(hua)(hua)狀(zhuang)態(tai)（H2）。

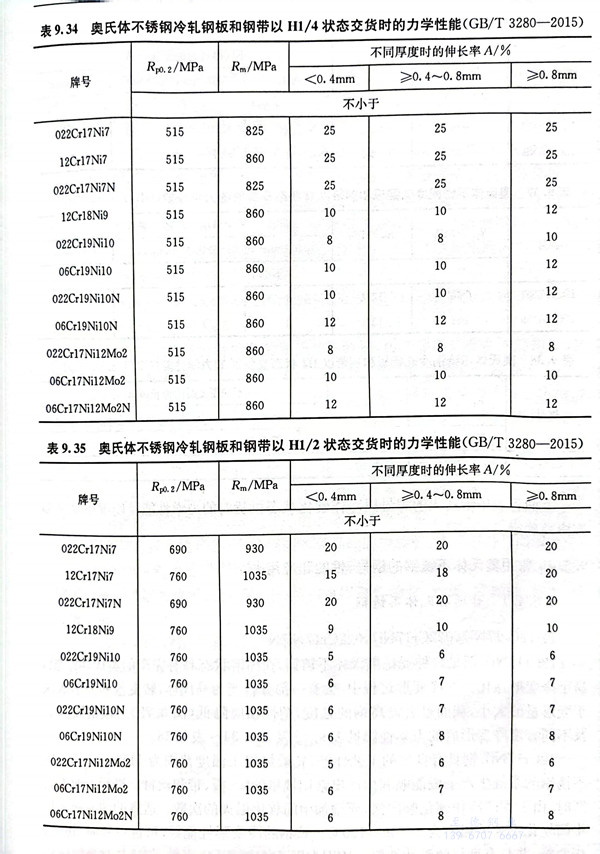

表(biao)9.34～表(biao)9.38分別為GB／T3280-2015規(gui)定的一些奧氏體(ti)鋼冷(leng)軋鋼板(ban)和鋼帶(dai)以H1/4、H1/2、H3/4、H和H2加工硬化(hua)狀(zhuang)態(tai)交貨時應符(fu)合的力學性能(neng)。

上面各表中未列(lie)入的牌號以冷(leng)作硬(ying)化狀態供貨時的力學性能及硬(ying)度由供需雙方協(xie)商確定(ding)。

 至德(de)鋼(gang)業，我們根(gen)據(ju)您(nin)的(de)(de)實際需(xu)求，給出參考建議，為(wei)您(nin)提供高(gao)性價比(bi)的(de)(de)不銹鋼(gang)管道(dao)及配件。
