06Cr19Ni10N 不銹鋼和022Cr19Ni10N 不銹(xiu)鋼均是在其各自不含氮的鋼的基礎上發展起來的，保留了各自相應不含氮鋼種的耐蝕性能特點。氮的加入提高了強度和加工硬化傾向，而塑韌性仍維持在高的水平。氮的加入還改善了某些方面的耐蝕性，特別是耐點蝕、縫隙腐蝕和晶間腐蝕(shi)性能。

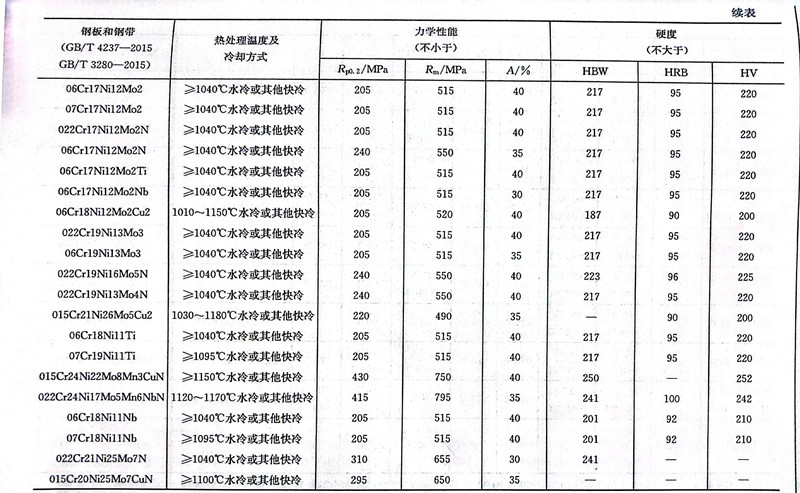

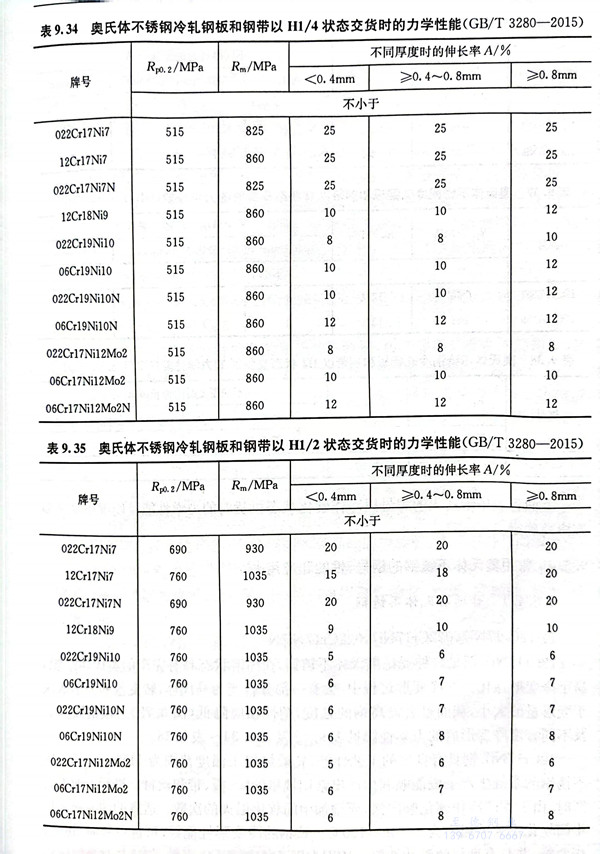

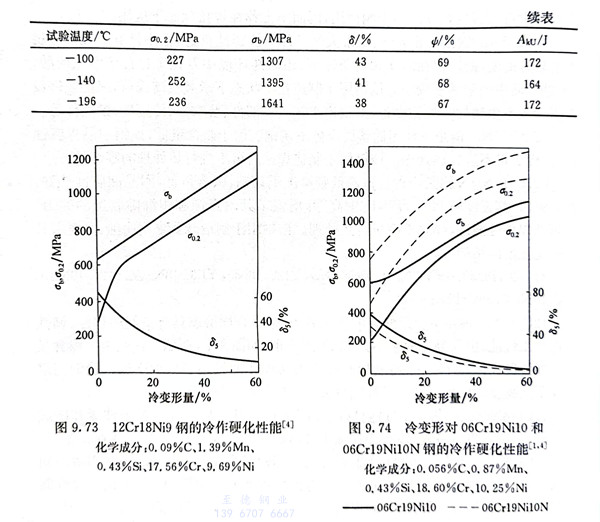

  06Cr19Ni10N 不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)和022Cr19Ni10N 不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)固(gu)溶態及(ji)冷(leng)(leng)變形(xing)H1/4和H1/2狀(zhuang)態的(de)力學性(xing)(xing)(xing)能見表(biao)9.12、表(biao)9.34及(ji)表(biao)9.35。圖9.74所示(shi)為冷(leng)(leng)變形(xing)對06Cr19Ni10N鋼(gang)(gang)(gang)力學性(xing)(xing)(xing)能的(de)影響，并與(yu)不(bu)(bu)含氮的(de)06Cr19Ni10鋼(gang)(gang)(gang)進行的(de)對比(bi)。適宜的(de)固(gu)溶處(chu)理溫(wen)度為1010～1120℃，水(shui)冷(leng)(leng)，細、薄件可以(yi)(yi)空冷(leng)(leng)，焊(han)接性(xing)(xing)(xing)能與(yu)相應的(de)不(bu)(bu)含氮鋼(gang)(gang)(gang)一樣良(liang)好(hao)。022Cr19Ni10N鋼(gang)(gang)(gang)焊(han)后(hou)無(wu)需熱處(chu)理。06Cr19Ni10N鋼(gang)(gang)(gang)由于碳(tan)含量較高(gao)，在經(jing)過焊(han)接或在450～900℃加熱后(hou)，會出現鉻碳(tan)化物沿晶(jing)界的(de)沉淀，其耐(nai)蝕性(xing)(xing)(xing)特別是耐(nai)晶(jing)間腐蝕性(xing)(xing)(xing)能將明顯下降。因此，對于經(jing)受(shou)敏(min)化的(de)材料應再(zai)經(jing)固(gu)溶處(chu)理以(yi)(yi)恢復其耐(nai)蝕性(xing)(xing)(xing)。對于焊(han)接設(she)備和構件，推薦采(cai)用超(chao)低碳(tan)的(de)022Cr19Ni10N鋼(gang)(gang)(gang)。

  06Cr19Ni10N 不銹(xiu)(xiu)鋼(gang)和022Cr19Ni10N 不銹(xiu)(xiu)鋼(gang)的(de)熱加工(gong)(gong)性良好，與不含(han)氮(dan)鋼(gang)相比，變形(xing)抗力(li)稍(shao)大；各種冷(leng)成形(xing)加工(gong)(gong)容易進行，與不含(han)氮(dan)鋼(gang)基本相同(tong)，只是變形(xing)抗力(li)稍(shao)大。以(yi)冷(leng)加工(gong)(gong)態供應(ying)產品的(de)消除應(ying)力(li)退火工(gong)(gong)藝為250～450℃加熱，保(bao)溫2～4h。這類含(han)氮(dan)鋼(gang)可(ke)應(ying)用于各相應(ying)不含(han)氮(dan)鋼(gang)的(de)應(ying)用場合，同(tong)時可(ke)承(cheng)受更重的(de)負荷，因此可(ke)減少材料消耗(hao)。

 至德鋼業，我們根據(ju)您(nin)(nin)的(de)實際需(xu)求，給出(chu)參考建議，為您(nin)(nin)提供高(gao)性價比的(de)不銹鋼管道及配(pei)件。
