008Cr27Mo 鋼是一種高鉻的鐵素體不(bu)銹鋼，鋼中的碳、氮含量降至極低。該鋼具有耐點蝕和抗應力腐蝕的能力，并具有軟磁性。


008Cr27Mo 鋼的開始熱加工(gong)溫(wen)度為1040～1120℃，終止溫(wen)度為705～790℃，快冷，退火溫(wen)度為900～1050℃，退火后的力學性(xing)能見表9.32。

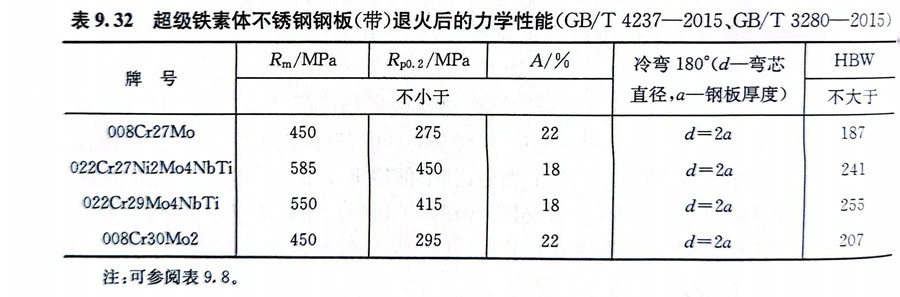

表 32.jpg

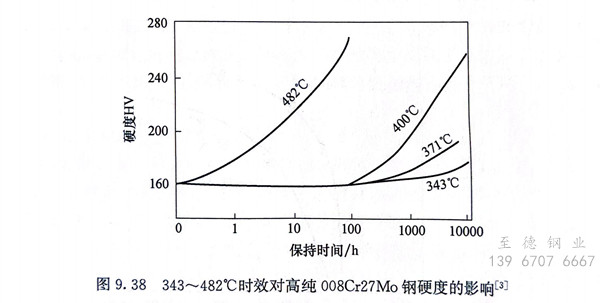

 008Cr27Mo 鋼(gang)與Cr-Ni奧(ao)氏體鋼(gang)相(xiang)比，屈服(fu)強度較(jiao)高，伸長(chang)率較(jiao)低。008Cr27Mo鋼(gang)加入了0.75％～1.25％Mo，基體組織沒有明(ming)顯的變化，只是由于加鉬(mu)后會出現碳化物MoC、Mo2C等，淬火加熱(re)時(shi)這(zhe)些化合物溶解(jie)在(zai)(zai)鐵素(su)體中(zhong)，經過(guo)時(shi)效（回(hui)火）后以彌散的細粒狀(zhuang)析出，從而使鋼(gang)獲得(de)強化，如圖(tu)9.38所示。該鋼(gang)仍存在(zai)(zai)475℃脆性，長(chang)期使用的最高溫度不得(de)超過(guo)300℃。

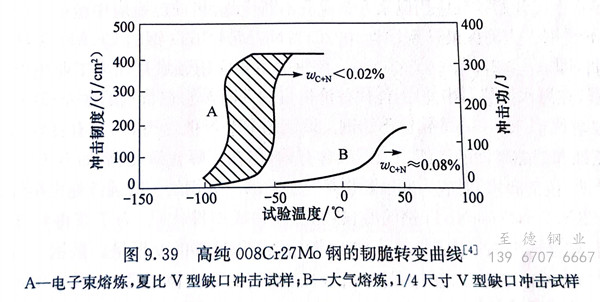

  圖9.39顯示高純(chun)的008Cr27Mo鋼(gang)有較高的沖擊韌(ren)(ren)性和低的韌(ren)(ren)脆轉(zhuan)(zhuan)變(bian)溫度(du)，但其(qi)韌(ren)(ren)脆轉(zhuan)(zhuan)變(bian)溫度(du)仍受(shou)材料尺寸(cun)和冷卻(que)速率的影響，這是(shi)由于鐵素體不銹鋼(gang)中碳、氮(dan)溶(rong)解度(du)極低，極易析出(chu)所致。圖9.40為不同(tong)厚(hou)度(du)板材的韌(ren)(ren)脆轉(zhuan)(zhuan)變(bian)溫度(du)曲線(xian)。008Cr27Mo鋼(gang)在工(gong)程上的應用，板厚(hou)以(yi)不超過6mm為宜。008Cr27Mo鋼(gang)的板材冷成形(xing)性與022Cr12鋼(gang)相近，可以(yi)焊接。




  高純的008Cr27Mo 鋼有優異的應力腐蝕斷(duan)裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。


  008Cr27Mo 鋼耐點蝕和耐縫隙腐蝕的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。


  008Cr27Mo 鋼用于制(zhi)造與乙酸、乳(ru)酸等有(you)機酸有(you)關的(de)設備，以及(ji)制(zhi)造苛性堿設備等。
