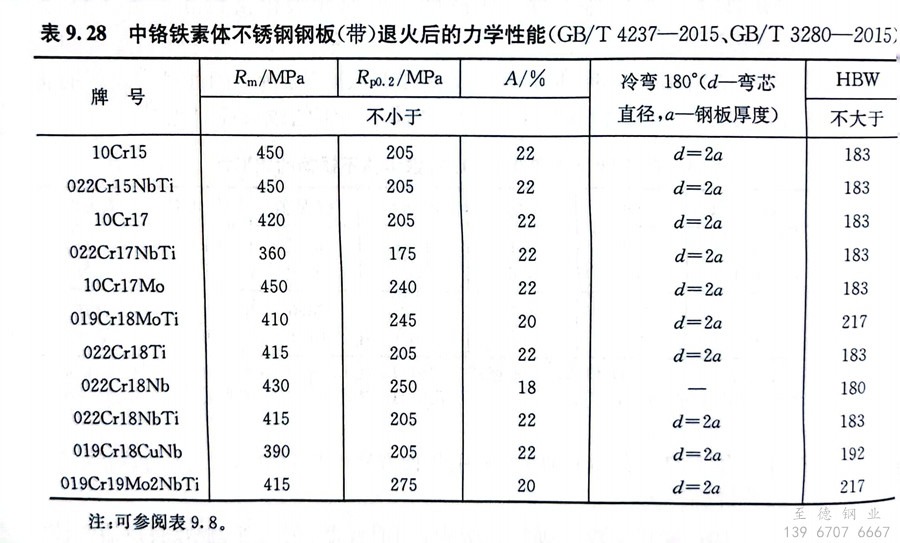

10Cr15是一種中鉻鐵素體不(bu)銹鋼，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不銹鋼(gang)用(yong)于(yu)建筑內裝飾、重(zhong)油燃燒室(shi)部件、家庭用(yong)具、家用(yong)電(dian)器部件。該鋼(gang)的韌(ren)脆轉(zhuan)變(bian)溫(wen)度在(zai)室(shi)溫(wen)以上(shang)，對缺口敏感，不適于(yu)做室(shi)溫(wen)以下的承載(zai)零件。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不銹鋼可以焊接，在碳含量較高而鉻含量較低(di)時，其組織結構為鐵素(su)體(ti)十少(shao)量珠光(guang)體(ti)或鐵素(su)體(ti)十碳化(hua)物。由于它(ta)的(de)(de)韌脆轉變溫(wen)(wen)度(du)在室溫(wen)(wen)以上，且(qie)對缺口敏感(gan)，不適宜制作室溫(wen)(wen)以下承受載荷的(de)(de)設備(bei)和部(bu)件，通常使用的(de)(de)鋼材截面尺寸不允(yun)許超(chao)過4mm。

  10Cr17 不銹鋼有晶間腐蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不(bu)(bu)銹(xiu)(xiu)鋼在大氣(qi)、水蒸(zheng)氣(qi)等介(jie)質中(zhong)具有不(bu)(bu)銹(xiu)(xiu)性，當(dang)介(jie)質中(zhong)含有較多氯(lv)離(li)子時，則耐(nai)銹(xiu)(xiu)性不(bu)(bu)足，在氧化(hua)性類(lei)溶液(ye)中(zhong)有良好(hao)的耐(nai)蝕性，尤其在稀硝酸(suan)中(zhong)。該鋼主(zhu)要用于(yu)(yu)生(sheng)產硝酸(suan)、氨酸(suan)的化(hua)工設備，也可用于(yu)(yu)制造食品(pin)和釀酒的設備、管道，薄板(ban)廣泛用于(yu)(yu)建筑內裝(zhuang)(zhuang)修、日(ri)用辦公設備、廚房器具、汽(qi)車裝(zhuang)(zhuang)修、氣(qi)體燃燒器等。
