柔(rou)性石(shi)墨(mo)金(jin)(jin)屬(shu)波(bo)(bo)齒(chi)復合墊(dian)(dian)(dian)片是由(you)柔(rou)性石(shi)墨(mo)做成的(de)(de)金(jin)(jin)屬(shu)波(bo)(bo)齒(chi)復合墊(dian)(dian)(dian)片是在機械加(jia)工(gong)成波(bo)(bo)齒(chi)狀的(de)(de)金(jin)(jin)屬(shu)板兩面覆蓋上柔(rou)性石(shi)墨(mo)的(de)(de)一種(zhong)復合墊(dian)(dian)(dian)片。這種(zhong)墊(dian)(dian)(dian)片既有金(jin)(jin)屬(shu)的(de)(de)強(qiang)度，又(you)有波(bo)(bo)紋彈性的(de)(de)特(te)點，最高使用(yong)溫度可(ke)達到650℃左右；適用(yong)公稱壓(ya)力(li)用(yong)PN標記的(de)(de)高清下載香蕉視頻app蘋果:法蘭用墊(dian)(dian)片(pian)尺寸的最(zui)高(gao)壓力可達250bar;適用公稱壓力用Class標記的法(fa)蘭(lan)用墊(dian)(dian)片(pian)尺寸的最(zui)高(gao)壓力可達到1500磅級（PN260bar).此種(zhong)墊(dian)(dian)片(pian)通常(chang)用于突(tu)面、凹凸面及榫槽面帶頸(jing)對焊鋼制管法(fa)蘭(lan)、壓力容器法(fa)蘭(lan)、高清下載香蕉視頻app蘋果:閥門及換熱器等管道和設備的密封。
一(yi)、型(xing)式(shi)及代號
1. 型(xing)式
柔性石墨金屬波(bo)齒復(fu)合墊片(pian)，按結構的不同可(ke)分為基(ji)本(ben)型、帶(dai)定位環(huan)型及帶(dai)定位耳(er)型3種型式。
a. 基本型

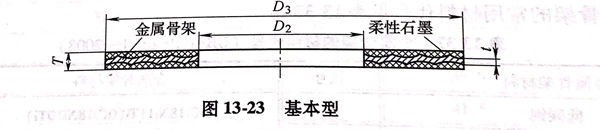

基本型柔(rou)性石墨金屬波齒復合墊片適用于榫(sun)槽面(mian)和凹凸面(mian)法蘭，其結構型式如圖13-23所(suo)示。
b. 帶定(ding)位環(huan)型(xing)

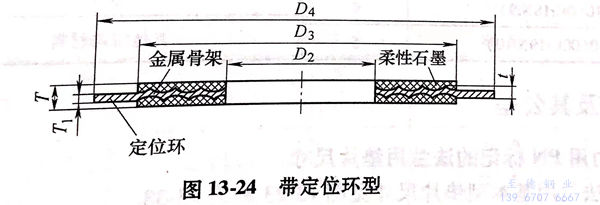

帶定(ding)位環型柔性石墨(mo)金屬波齒復合墊片適用于全平面(mian)和突面(mian)密封面(mian)法(fa)蘭，其結構型式如圖13-24所示。
c. 帶(dai)定位耳型

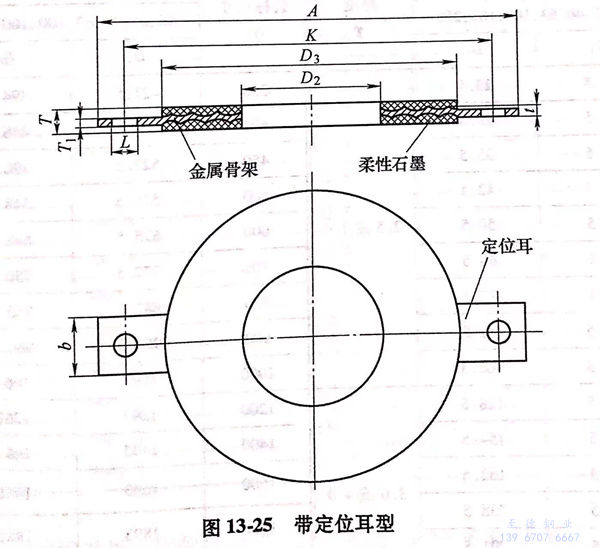

帶(dai)定(ding)位耳型柔性(xing)石(shi)墨金屬(shu)波齒復合墊(dian)片適用于(yu)全平面和突面密(mi)封面法蘭，其(qi)結(jie)構型式(shi)如圖13-25所(suo)示。
2. 代號

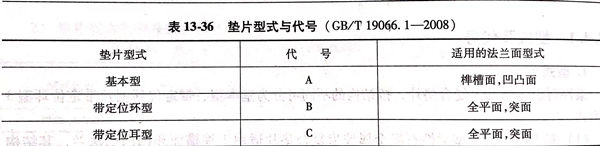

a. 墊片的型式代(dai)號(hao)見表 13-36。

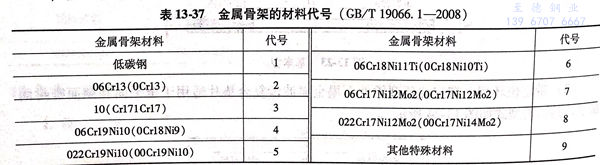

b. 金屬骨架的常用材料(liao)代號見表 13-37。
二、尺(chi)寸(cun)及公(gong)差
1. 公稱壓力用 PN 標記(ji)的法蘭用墊片(pian)尺寸

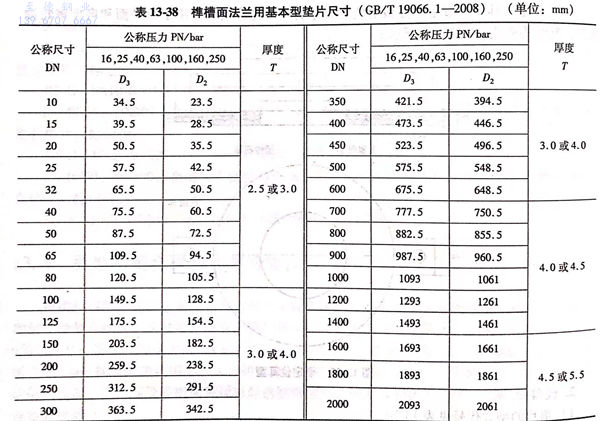

a. 榫槽面法蘭(lan)用基本型(xing)墊片尺(chi)寸見圖 13-23 和 表(biao) 13-38。

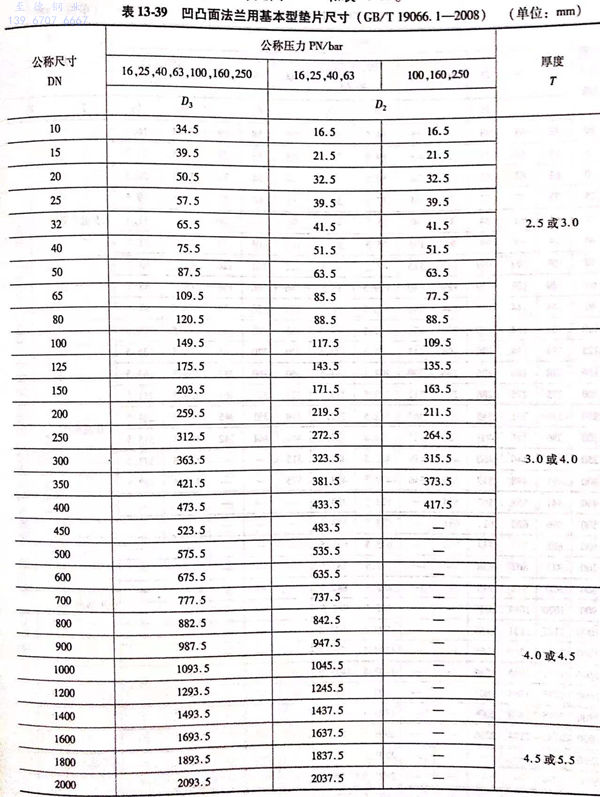

b. 凹(ao)凸面法蘭(lan)用基本(ben)型墊片尺(chi)寸(cun)見圖 13-23 和 表 13-39。

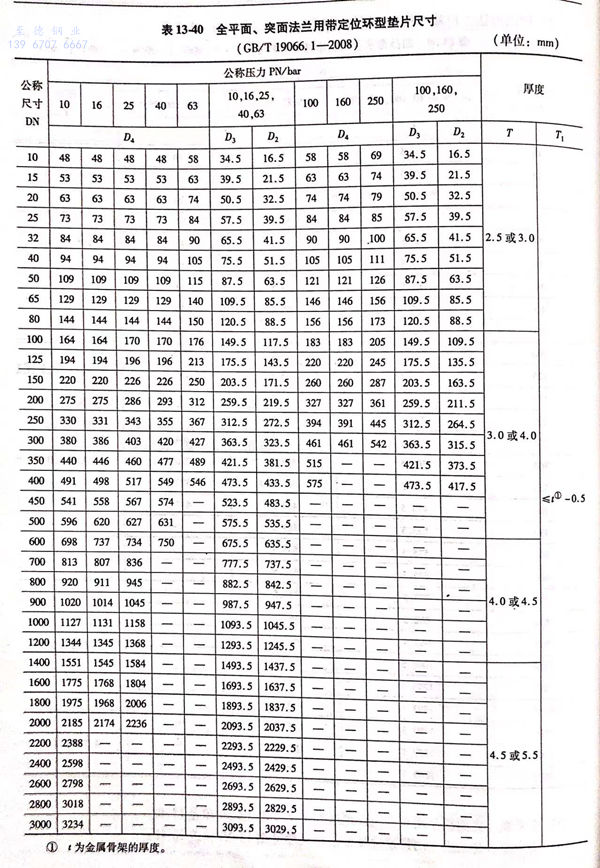

c. 全平面(mian)、突面(mian)法蘭用帶(dai)定位環型墊片尺寸見圖 13-24 和(he) 表 13-40。

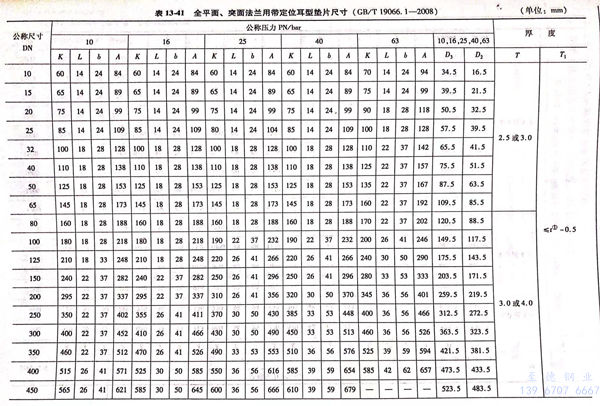

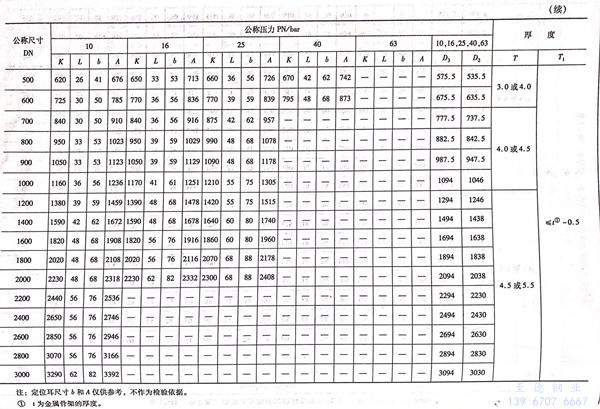

d. 全(quan)平面、突面法蘭用帶定位耳(er)環型墊片尺寸見圖 13-25 和 表 13-41。
2. 公稱壓(ya)力用 Class 標(biao)記的法(fa)蘭用墊(dian)片尺(chi)寸

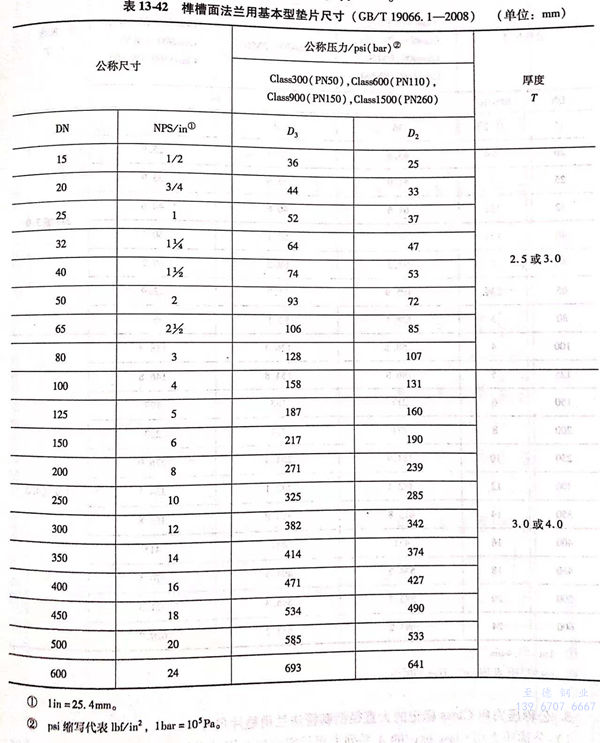

a. 榫槽面法(fa)蘭用基本型墊(dian)片尺寸(cun)見圖 13-23 和 表 13-42。

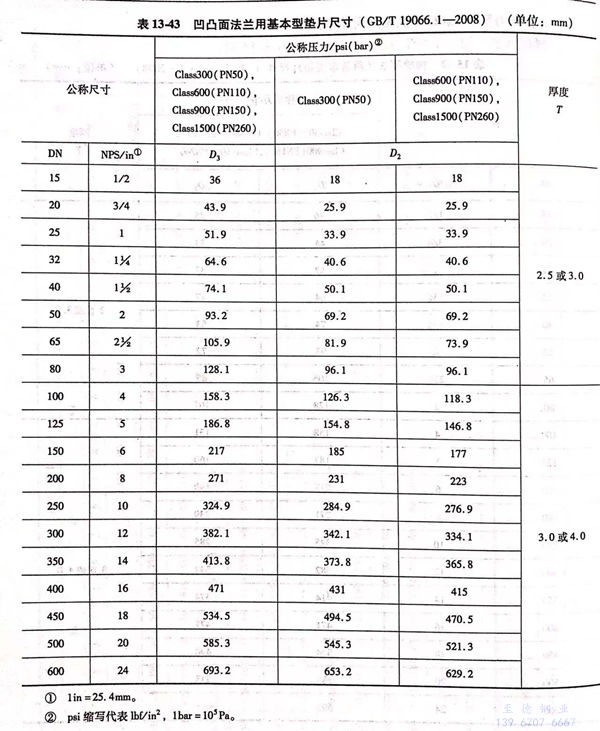

b. 凹凸面法蘭用基本(ben)型墊片尺寸見圖 13-23 和(he) 表 13-43。

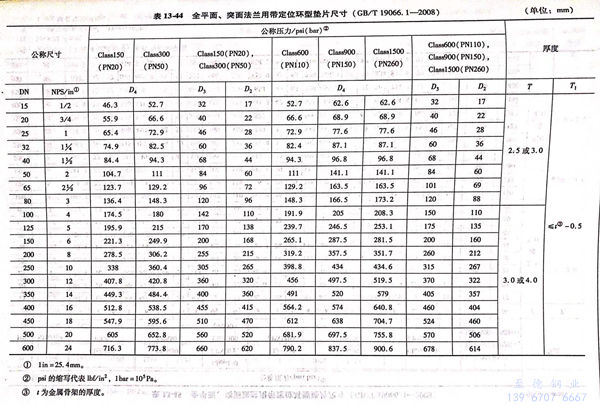

c. 全平面、突面法蘭用帶定位環型墊片尺寸見圖 13-24 和(he) 表 13-44。

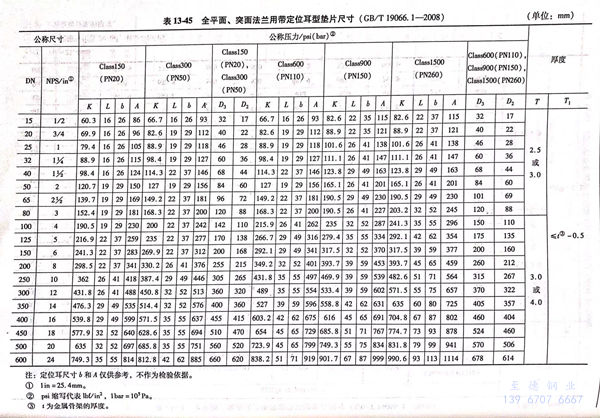

d. 全(quan)平(ping)面(mian)、突(tu)面(mian)法蘭用(yong)帶定位耳環型(xing)墊(dian)片(pian)尺寸(cun)見圖 13-25 和(he) 表 13-45。
3. 公稱壓力用(yong)Class 標(biao)記(ji)的大直徑(jing)鋼制管法蘭用(yong)墊(dian)片尺寸(cun)

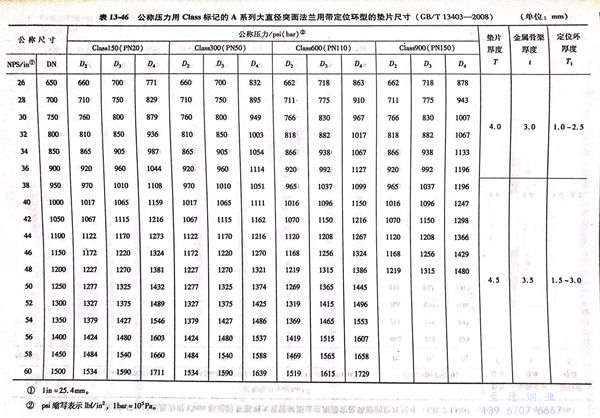

a. 公稱壓(ya)力用Class 標(biao)記的A系列大直徑突(tu)面法蘭用帶定(ding)位環(huan)型的墊片尺寸見(jian)圖13-24和表(biao)13-46。

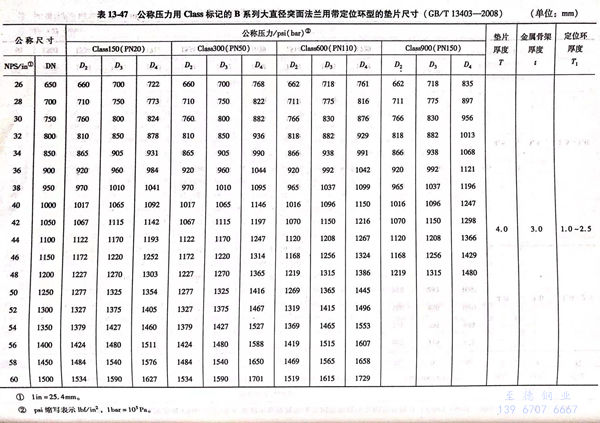

b. 公稱(cheng)壓力用Class 標記的B系列大直徑突面法蘭用帶定位(wei)環型墊片(pian)尺寸見(jian)圖13-24和表13-47。

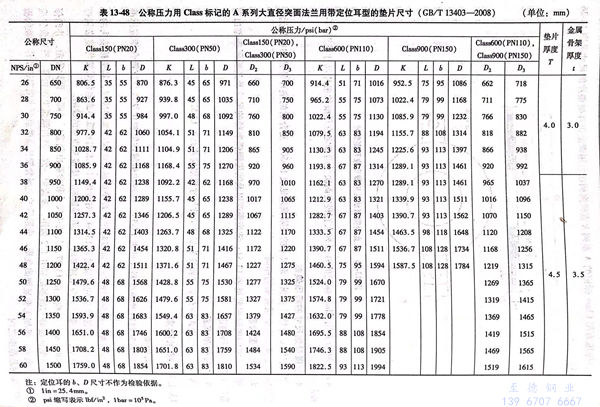

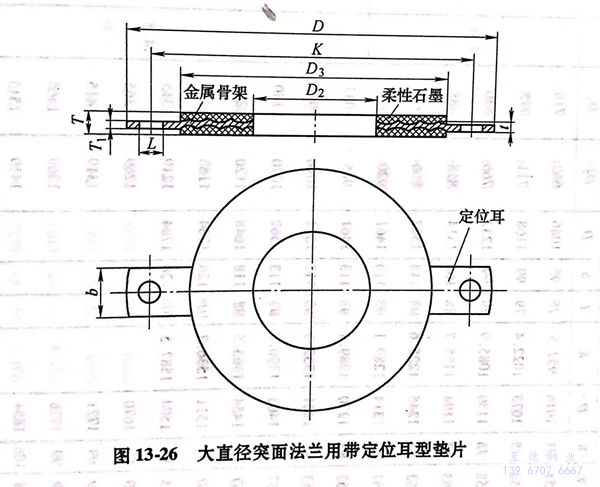

c. 公稱壓力(li)用(yong)Class 標記的A系列(lie)大直徑突面(mian)法蘭用(yong)帶定(ding)位(wei)耳型墊(dian)片的尺寸見圖13-26和表13-48.

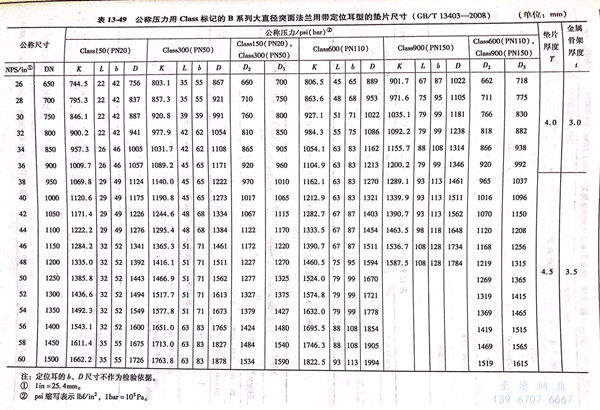

d. 公稱壓力用(yong)Class標記的B系列大直徑突面(mian)法(fa)用(yong)帶(dai)定位耳型的墊片尺寸見圖13-26和(he)表13-49。
4. 金屬骨架尺寸的極(ji)限(xian)偏差

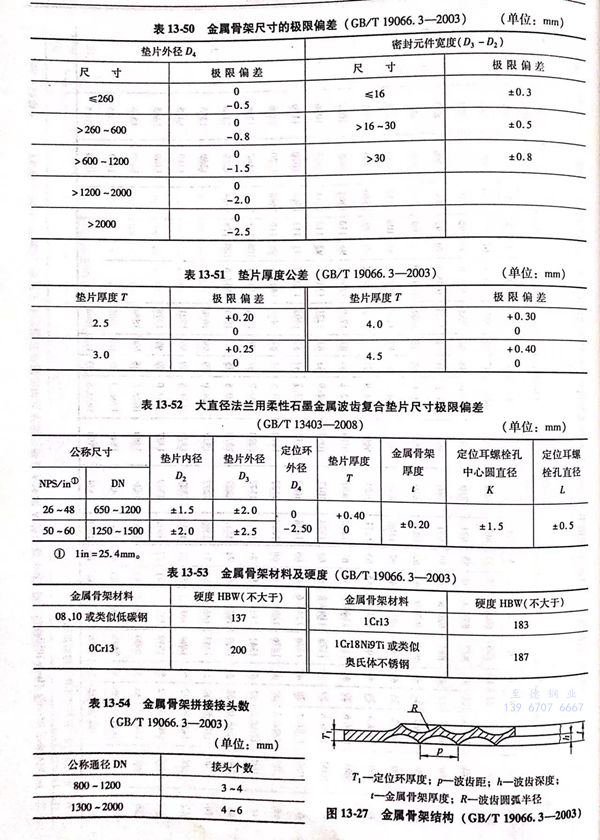

金屬波齒(chi)復合墊片金屬骨架尺寸的極限(xian)偏(pian)差(cha)見表13-50.復合后的墊片外徑和密(mi)封元件寬度的極限(xian)偏(pian)差(cha)與(yu)金屬骨架的相同。
5. 墊片厚度(du)公差
墊片厚度的極限(xian)偏差見表(biao)13-51;波齒深度以及波齒圓弧半徑(jing)的尺寸及其(qi)極限(xian)偏差由制(zhi)造(zao)廠（商(shang)）進行確定。
6. 尺寸極(ji)限偏差(cha)
大直徑法(fa)蘭用(yong)柔性石墨金屬波齒復(fu)合墊片尺(chi)寸極限偏差見表(biao)13-52.
三、技術要求
1. 金屬(shu)骨架
a. 金屬骨架(jia)材料(liao)及硬度要求見表(biao)13-53.材料(liao)的機械性能和化學成分(fen)應符合相應標準的規定。
b. 金(jin)屬骨(gu)架一般使用整張金(jin)屬板制(zhi)作，若(ruo)受材料寬度限(xian)制(zhi)需拼接(jie)(jie)(jie)(jie)時，其拼接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)的(de)數(shu)量應(ying)有所限(xian)制(zhi)。拼接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)的(de)數(shu)量見表13-54.對接(jie)(jie)(jie)(jie)切口(kou)應(ying)采用氬弧焊(han)或電焊(han)對接(jie)(jie)(jie)(jie)焊(han)縫必須打磨(mo)與母材齊平(ping)，焊(han)縫處不(bu)應(ying)出現夾渣(zha)、氣孔等(deng)影響(xiang)焊(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)質(zhi)量的(de)缺陷。
c. 金(jin)(jin)屬骨(gu)架(jia)的結(jie)(jie)構見圖13-27,其結(jie)(jie)構尺寸和參數(shu)由制(zhi)(zhi)造廠（商）設計確定，并(bing)確保金(jin)(jin)屬骨(gu)架(jia)兩側面(mian)波峰與波谷應(ying)(ying)錯開1/2齒(chi)距，波齒(chi)距一(yi)致，波齒(chi)圓弧半徑(jing)相等，所有(you)齒(chi)尖應(ying)(ying)在一(yi)個平(ping)面(mian)內(nei)，骨(gu)架(jia)無明顯(xian)翹曲變(bian)形(xing)。成(cheng)形(xing)后的金(jin)(jin)屬骨(gu)架(jia)任意(yi)兩點厚(hou)度(du)偏差在制(zhi)(zhi)作(zuo)骨(gu)架(jia)的板材厚(hou)度(du)偏差范圍之(zhi)內(nei)。
d. 定(ding)位環(huan)（包括定(ding)位耳環(huan)）厚(hou)度(du)T1通常為T1≤t-0.5，定(ding)位環(huan)可直接(jie)與(yu)波(bo)齒部分一起加工(gong)成一整(zheng)體。定(ding)位環(huan)采用碳鋼材(cai)料時，其表面應(ying)進行(xing)防(fang)銹處理。
e. 當墊(dian)片單(dan)(dan)邊(bian)寬度(du)較(jiao)(jiao)窄時，宜采用(yong)較(jiao)(jiao)小的波齒距，并(bing)使(shi)單(dan)(dan)邊(bian)不得(de)少于(yu)3個齒尖，以保(bao)證密封性能(neng)。
2. 墊片的復合
a. 墊片用粘合劑應(ying)按有關標準規定(ding)，柔性石墨應(ying)符合JB/T 7758.2《柔性石墨板技(ji)術條(tiao)件》的(de)規定(ding)。

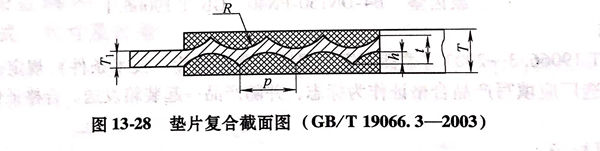

b. 墊片(pian)復合(he)后的截面圖(tu)見(jian)圖(tu)13-28.墊片(pian)的公(gong)稱厚(hou)度T一般為2.5、3.0、4.0和(he)4.5mm四種，特殊(shu)厚(hou)度的墊片(pian)可根據用戶要求制(zhi)作。
c. 柔性石墨與金屬骨架(jia)復合后應不脫膠，附著牢(lao)固，粘合無多余(yu)飛邊。墊片厚(hou)度均(jun)勻一(yi)致(zhi)，表面光滑平整，不允(yun)許有影響(xiang)密(mi)封性能(neng)的徑向貫(guan)通劃傷、壓痕及(ji)凹(ao)凸不平等缺陷(xian)。
d. 大規(gui)格墊片(pian)（DN≥300mm)石墨(mo)允許搭接(jie)，搭接(jie)部分的寬(kuan)度(du)為1~3mm,應采(cai)用斜(xie)口搭接(jie)，上(shang)下層搭接(jie)部分不能重疊，搭接(jie)處應光滑過渡(du)。
3. 性能

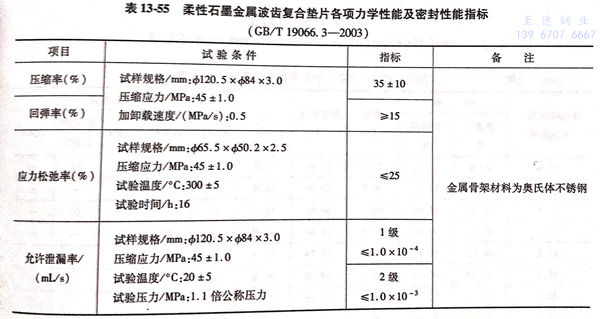

柔性(xing)石(shi)墨金屬波(bo)齒(chi)復合(he)墊片各項力學性(xing)能(neng)(neng)及(ji)密封性(xing)能(neng)(neng)指標見表13-55.
四、標記(ji)及標志(zhi)
1. 標(biao)記

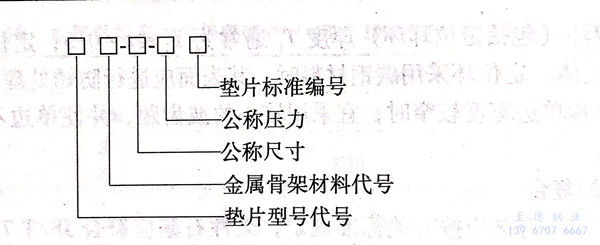

a. 標記方法
b. 標(biao)記示例(li)
墊(dian)片(pian)型(xing)式：帶定位環(huan)型(xing)；金屬骨架(jia)材料：06Cr19Ni10;公稱尺寸：DN150;公稱壓力：PN40;墊(dian)片(pian)標準：GB/T 19066.1;其標記為：
波(bo)齒墊 B4-DN150-PN40 GB/T 19066.1
2. 標志
按GB/T 19066.3-2003《柔性(xing)石墨金(jin)屬波(bo)齒復合(he)(he)墊片技術(shu)條件》規定：經檢(jian)驗合(he)(he)格的(de)產品(pin)，制造(zao)廠應填寫產品(pin)合(he)(he)格證(zheng)作(zuo)為標志，并隨產品(pin)一(yi)起(qi)裝(zhuang)箱發送。合(he)(he)格證(zheng)包(bao)括(kuo)以下各項內容：
a. 產品(pin)標記。
b. 產品規格及符合標準的(de)編號。
c. 產(chan)品批號。
d. 生產日期。
e. 檢驗(yan)日期及檢驗(yan)者(zhe)姓名、代號。
f. 制造廠(chang)名稱。
g. 商(shang)標。
