一、甲型平焊(han)法蘭

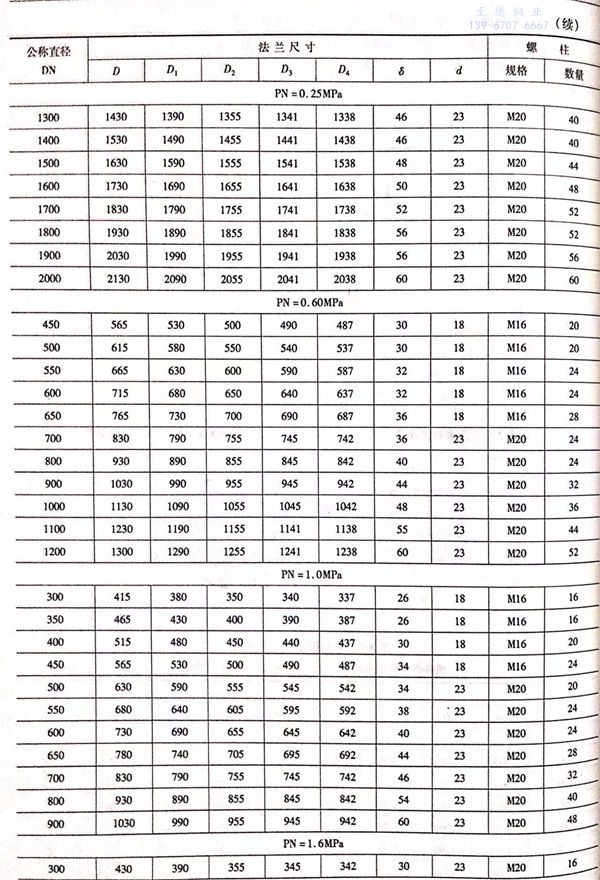

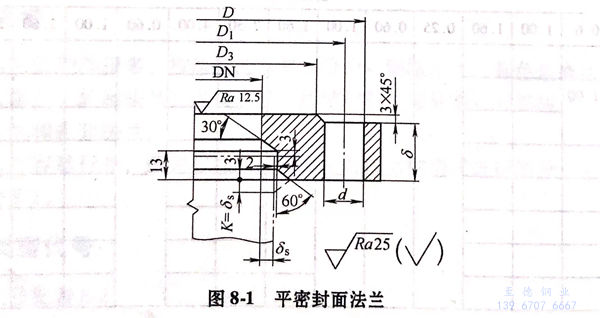

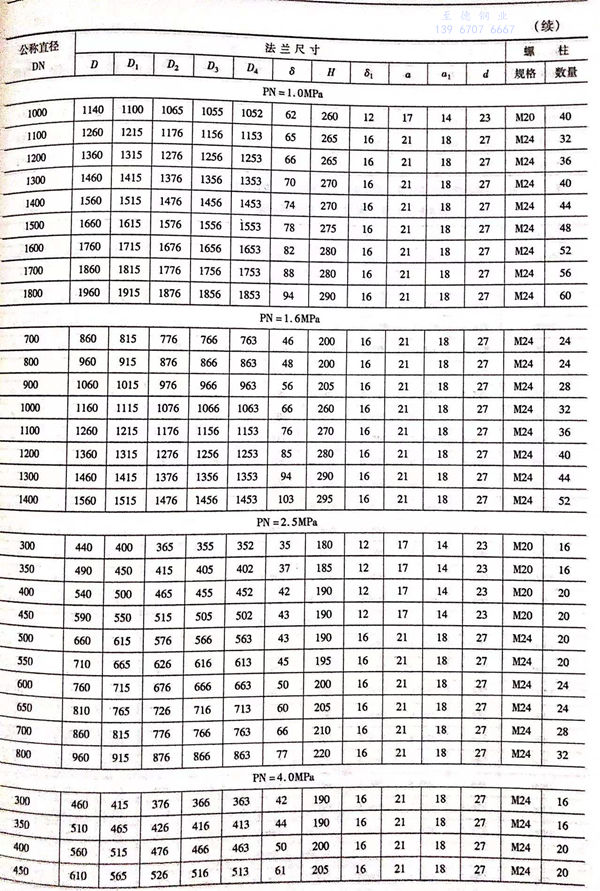

1. 平密封(feng)面法蘭型式如圖8-1所示，尺寸見表8-5。

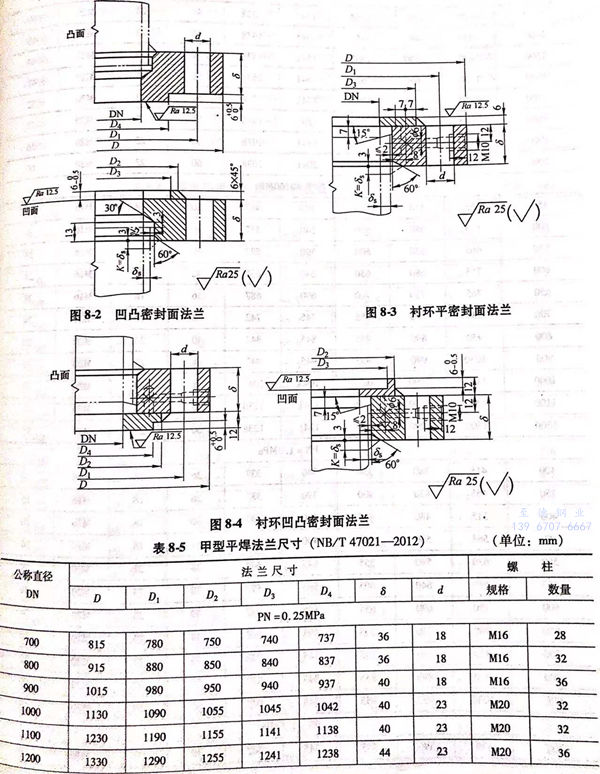

2. 凹凸密封(feng)面(mian)法蘭型式如(ru)圖8-2所示，尺寸見表8-5。

3. 襯環(huan)平密封面法蘭型式如圖8-3所示，尺寸見(jian)表8-5。

4. 襯環凹凸密封面法蘭(lan)型式如圖(tu)8-4所示，尺寸(cun)見表(biao)8-5。

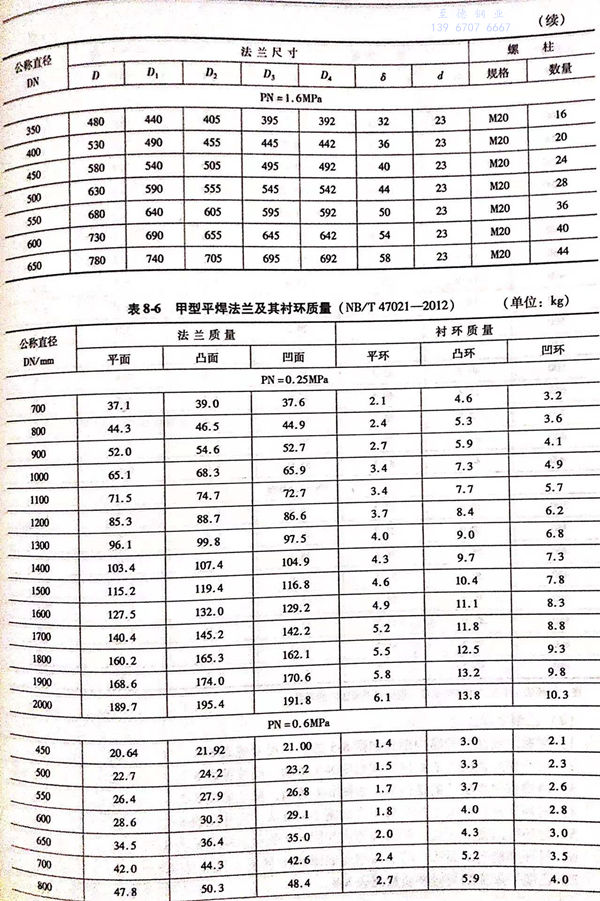

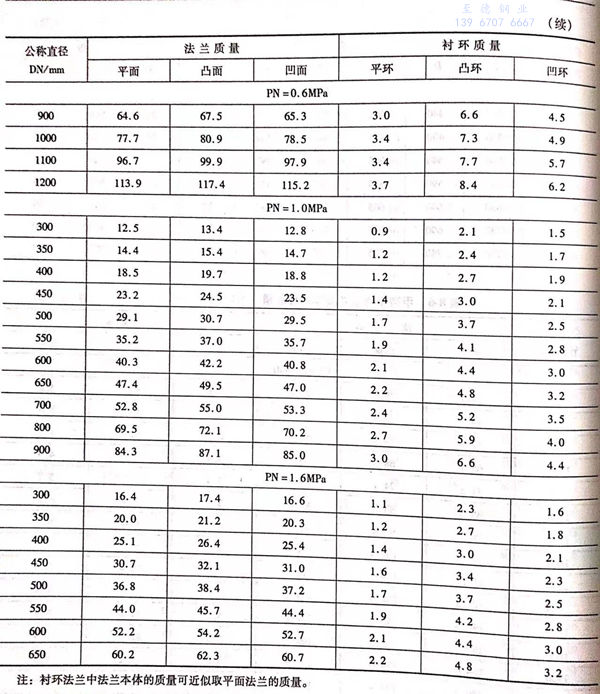

5. 甲(jia)型平焊法蘭與襯環質量見(jian)表8-6。

二、乙(yi)型平焊法(fa)蘭

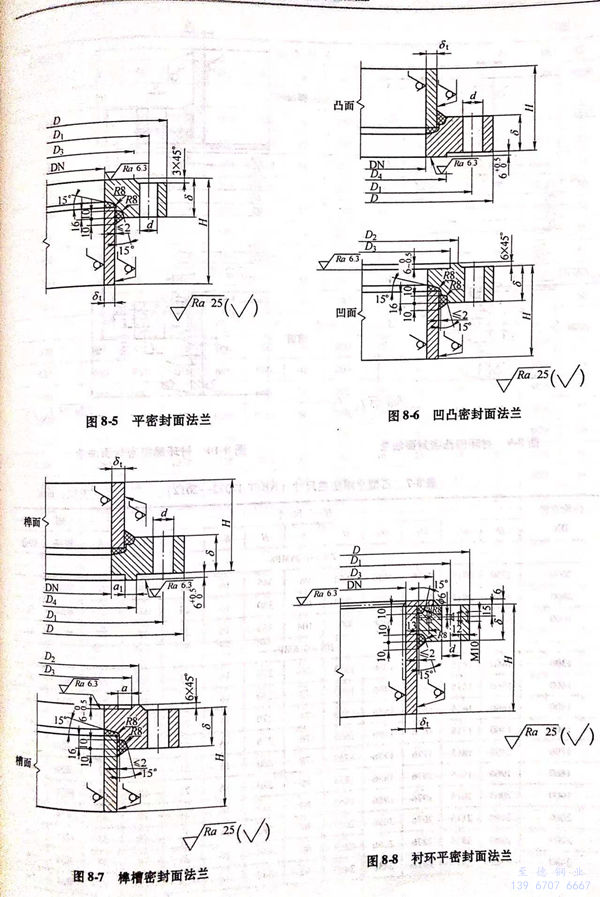

1. 平(ping)密封面(mian)法蘭的結(jie)構型(xing)式(shi)如圖8-5所示，尺寸見表8-7。

2. 凹(ao)凸密(mi)封面法(fa)蘭的結構型(xing)式如圖8-6所(suo)示，尺寸見表8-7。

3. 榫槽(cao)密封(feng)面(mian)法蘭(lan)的結構型式(shi)如圖8-7所示，尺寸見表8-7。

4. 襯(chen)環平密封面法蘭(lan)的結(jie)構型(xing)式如圖8-8所示，尺寸見(jian)表8-7。

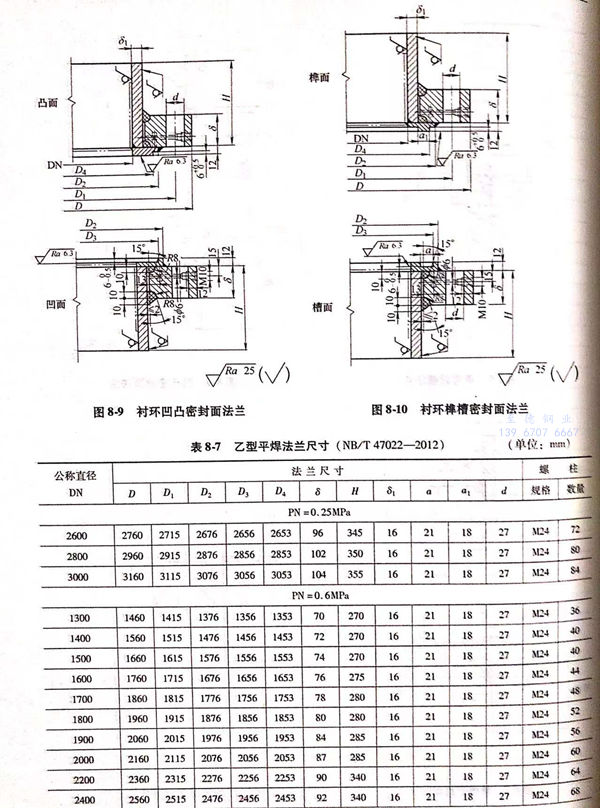

5. 襯環凹凸密(mi)封面法蘭的結構型式如(ru)圖8-9所(suo)示，尺(chi)寸見表8-7。

6. 襯環榫(sun)槽密(mi)封面法蘭的結構(gou)型式(shi)如圖8-10所示，尺寸見表8-7。

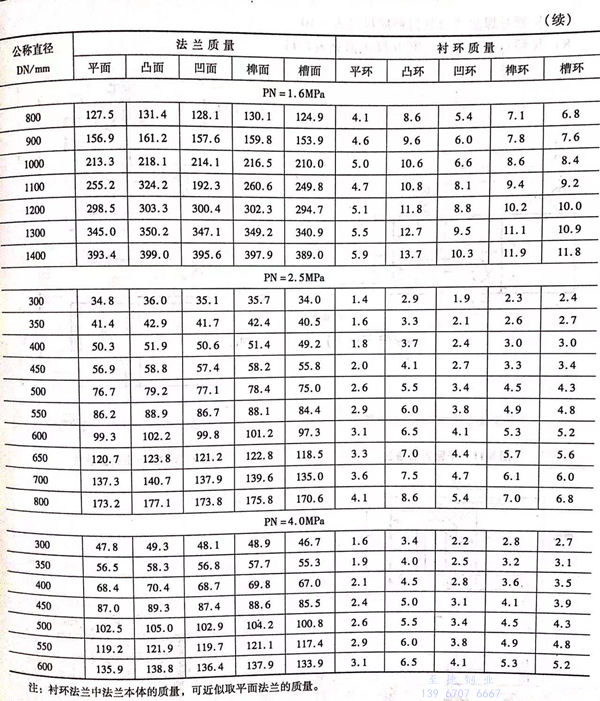

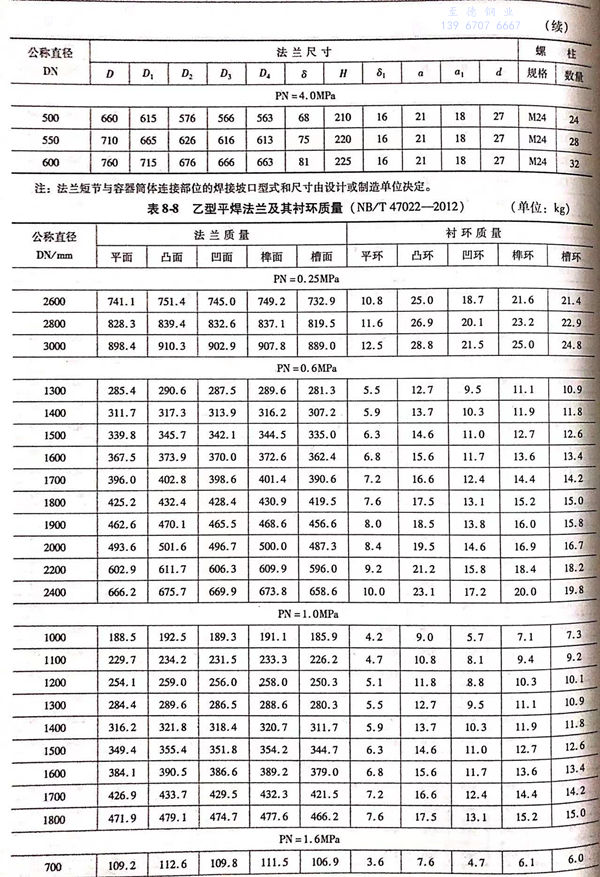

7. 乙型平焊法蘭與襯環質量見表(biao)8-8。
