這類(lei)鋼(gang)是奧(ao)氏體型低溫(wen)(wen)(wen)無磁用(yong)(yong)鋼(gang)，主(zhu)要用(yong)(yong)于超低溫(wen)(wen)(wen)（-253℃)及無磁條件下。我國為節(jie)約Ni、Cr而研制了(le)Mn-Al系(xi)低溫(wen)(wen)(wen)用(yong)(yong)鋼(gang)。15Mn26Al4鋼(gang)及20Mn23Al鋼(gang)即屬于此類(lei)低溫(wen)(wen)(wen)無磁用(yong)(yong)鋼(gang)。

1. 化學成分

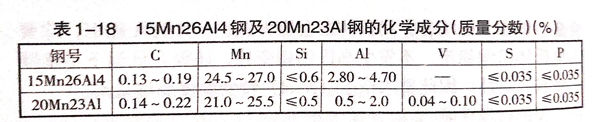

   鋼及鋼的(de)化學(xue)成分見(jian)表1-18.

2. 合金元素的(de)作用

  15Mn26Al4鋼和(he)20Mn23Al鋼的(de)主要合金(jin)(jin)元素(su)是(shi)錳(meng)(meng)和(he)鋁。錳(meng)(meng)是(shi)奧(ao)氏(shi)(shi)(shi)(shi)體(ti)(ti)形成(cheng)元素(su)，但在(zai)(zai)冷變(bian)(bian)形及(ji)低溫下(xia)，Fe-Mn合金(jin)(jin)的(de)奧(ao)氏(shi)(shi)(shi)(shi)體(ti)(ti)并不穩定。當(dang)錳(meng)(meng)<10%時(shi)，與一般合金(jin)(jin)鋼一樣，會發(fa)生(sheng)鐵(tie)素(su)體(ti)(ti)或馬(ma)氏(shi)(shi)(shi)(shi)體(ti)(ti)相(xiang)變(bian)(bian)。當(dang)錳(meng)(meng)在(zai)(zai)10%~15%之間時(shi)，會發(fa)生(sheng)α馬(ma)氏(shi)(shi)(shi)(shi)體(ti)(ti)及(ji)ε馬(ma)氏(shi)(shi)(shi)(shi)體(ti)(ti)相(xiang)變(bian)(bian)。錳(meng)(meng)含量越高，ε相(xiang)的(de)比例越大。當(dang)錳(meng)(meng)在(zai)(zai)15%~28%之間時(shi)，主要發(fa)生(sheng)ε馬(ma)氏(shi)(shi)(shi)(shi)體(ti)(ti)相(xiang)變(bian)(bian)。無(wu)論是(shi)α馬(ma)氏(shi)(shi)(shi)(shi)體(ti)(ti)，還是(shi)ε馬(ma)氏(shi)(shi)(shi)(shi)體(ti)(ti)，都會導致鋼的(de)冷脆(cui)。

  提高Fe-Mn合金奧氏體組織的穩定性一般有兩條途徑，實際上是一條途徑，即添加其他元素：一是當錳含量較低時增加碳的含量，如Mn13鋼；二是錳含量高時，加入合金元素，如鎳、鉻、鉬、鋁、氮等。其中以加入Al最有效。在Fe-Mn25%中從0增加到4%時，m_s點及m_f點將降低到-253℃以下，而且韌性也會隨之增大。

  鋁能(neng)穩定(ding)Fe-Mn合金(jin)體系的奧氏體組(zu)織，還能(neng)降低加(jia)工硬化能(neng)力(li)，從而改善切(qie)削(xue)性能(neng)和冷(leng)加(jia)工性能(neng)。同(tong)時還改善了其耐腐蝕性，提高了抗氧化性。

3. 熱處(chu)理和力學性能

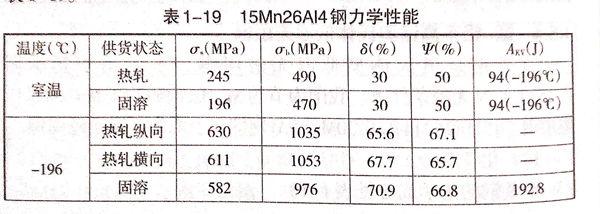

  此(ci)類鋼可以熱軋、冷軋或固溶。15Mn26Al4鋼力學性(xing)能見表1-19。
