1. 散熱(re)器(qi)組對方法

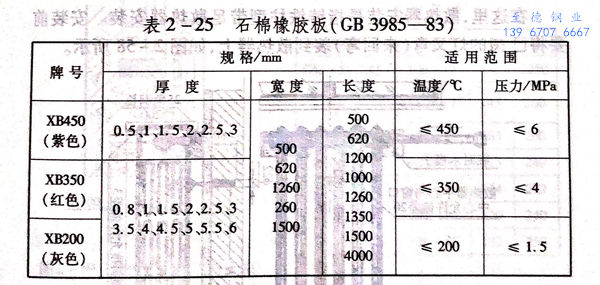

  散熱器應(ying)選購(gou)合(he)格產品，上下(xia)對口表面應(ying)在(zai)一(yi)個(ge)平面上，不(bu)(bu)得歪斜。對口中心距(ju)離準(zhun)確，對絲與散熱器內螺紋的松緊應(ying)適(shi)度(du)，間隙不(bu)(bu)可(ke)過(guo)大。墊(dian)(dian)片(pian)不(bu)(bu)得使用(yong)(yong)(yong)橡(xiang)(xiang)膠墊(dian)(dian)或橡(xiang)(xiang)膠攙石棉(mian)的合(he)成墊(dian)(dian)，必須使用(yong)(yong)(yong)橡(xiang)(xiang)膠石棉(mian)墊(dian)(dian)（又稱石棉(mian)橡(xiang)(xiang)膠墊(dian)(dian)，它(ta)是(shi)用(yong)(yong)(yong)橡(xiang)(xiang)膠石棉(mian)板(ban)沖制加(jia)工的墊(dian)(dian)片(pian)），其厚度(du)為(wei)1.0mm~1.5mm,不(bu)(bu)能用(yong)(yong)(yong)雙墊(dian)(dian)。橡(xiang)(xiang)膠石棉(mian)板(ban)的牌(pai)號和(he)規格見表2-25。表中分高壓(ya)、中壓(ya)、低(di)壓(ya)三種牌(pai)號，常用(yong)(yong)(yong)的中壓(ya)板(ban)和(he)低(di)壓(ya)板(ban)沖制的墊(dian)(dian)片(pian)。中壓(ya)墊(dian)(dian)片(pian)在(zai)使用(yong)(yong)(yong)前應(ying)在(zai)機油(you)里浸泡幾分鐘；低(di)壓(ya)板(ban)墊(dian)(dian)片(pian)應(ying)在(zai)機油(you)里蘸(zhan)一(yi)下(xia)撈出來(lai)控干。使用(yong)(yong)(yong)時將墊(dian)(dian)片(pian)放入已(yi)調(diao)和(he)（用(yong)(yong)(yong)清油(you)調(diao)和(he)）稀稠適(shi)度(du)的鉛油(you)桶里攪動，撈出來(lai)且不(bu)(bu)流淌，或輕(qing)度(du)流淌即(ji)可(ke)使用(yong)(yong)(yong)。

  組對(dui)時(shi)(shi)，應將散(san)熱(re)器(qi)(qi)對(dui)口表(biao)面(mian)的(de)(de)(de)(de)銹污清(qing)除干(gan)凈，將正(zheng)(zheng)(zheng)扣(kou)朝(chao)(chao)向上(shang)(shang)方(fang)，對(dui)絲(si)的(de)(de)(de)(de)正(zheng)(zheng)(zheng)扣(kou)朝(chao)(chao)向下方(fang)碼放好備用。把組對(dui)散(san)熱(re)器(qi)(qi)的(de)(de)(de)(de)架子與(yu)地(di)面(mian)固定(ding)牢(lao)固。把正(zheng)(zheng)(zheng)扣(kou)朝(chao)(chao)向上(shang)(shang)方(fang)的(de)(de)(de)(de)散(san)熱(re)器(qi)(qi)邊片固定(ding)在(zai)架子上(shang)(shang)，再(zai)把正(zheng)(zheng)(zheng)扣(kou)朝(chao)(chao)向下方(fang)的(de)(de)(de)(de)對(dui)絲(si)擰(ning)入散(san)熱(re)器(qi)(qi)內1扣(kou)～2扣(kou)，然后把涂有鉛油的(de)(de)(de)(de)墊片套在(zai)對(dui)絲(si)上(shang)(shang)。把第二片（中片）的(de)(de)(de)(de)正(zheng)(zheng)(zheng)扣(kou)朝(chao)(chao)向上(shang)(shang)方(fang)摞在(zai)對(dui)絲(si)上(shang)(shang)用散(san)熱(re)器(qi)(qi)鑰(yao)匙把已(yi)擰(ning)入第一片的(de)(de)(de)(de)對(dui)絲(si)逆時(shi)(shi)針旋轉一扣(kou)再(zai)順(shun)時(shi)(shi)針兩人（兩個對(dui)絲(si)）同時(shi)(shi)輕輕旋轉，待(dai)兩個對(dui)絲(si)均(jun)人扣(kou)時(shi)(shi)，再(zai)快速(su)擰(ning)緊即可。

 特別提醒(xing)：柱形散熱器14片(pian)(pian)(pian)以(yi)內用2片(pian)(pian)(pian)帶足（邊）片(pian)(pian)(pian)，15片(pian)(pian)(pian)～24片(pian)(pian)(pian)用3片(pian)(pian)(pian)帶足片(pian)(pian)(pian)。20片(pian)(pian)(pian)（含）以(yi)上應(ying)加裝4根附加拉條(tiao)，拉條(tiao)直徑為ф10mm或ф8mm,散熱器與螺母之(zhi)間應(ying)加裝鑄鐵騎(qi)碼（由散熱器廠家提供）。

  需(xu)要安裝(zhuang)冷風門時，應把與支管連接的(de)異側邊(bian)片在(zai)組對(dui)前鉆孔。當系統為(wei)熱(re)水時，應在(zai)邊(bian)片最(zui)上方(fang)某一角處有(you)專為(wei)冷風門鉆孔用的(de)加厚部(bu)位（其中心(xin)有(you)凹進(jin)表面的(de)小陷(xian)窩），以便鉆孔。如該系統為(wei)低壓(ya)蒸汽采用時，則(ze)應在(zai)邊(bian)片下部(bu)下偏(pian)1/3處亦(yi)有(you)小陷(xian)窩可供鉆孔和攻絲。

鉆(zhan)孔所用鉆(zhan)頭直徑為ф8.6mm或ф8.7mm.

2. 散熱器安裝

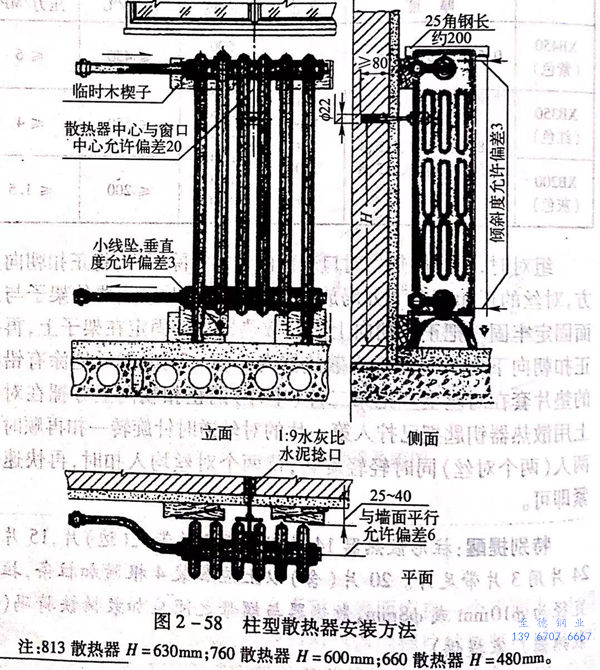

在這里，散(san)熱(re)(re)器(qi)安裝是(shi)指鑄(zhu)鐵(tie)柱型帶足散(san)熱(re)(re)器(qi)安裝。安裝前要將(jiang)已撼的燈叉彎（來回彎）裝到散(san)熱(re)(re)器(qi)上，如圖2-58所示(shi)。

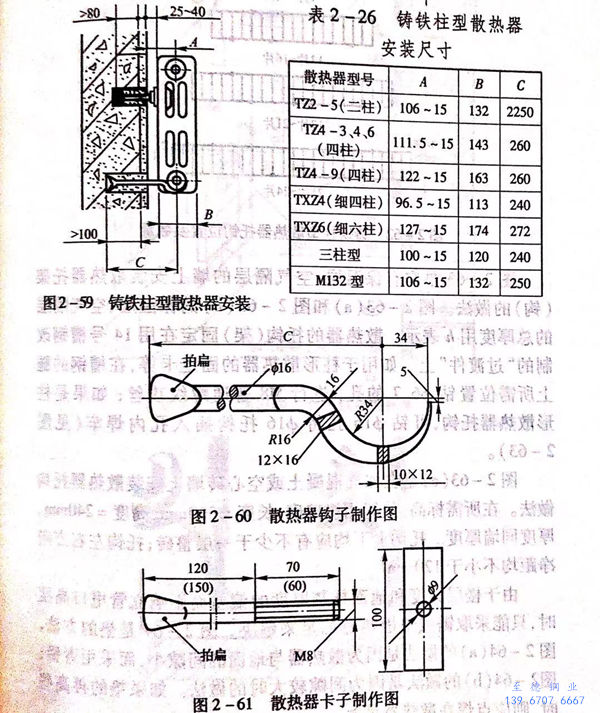

圖2-59是鑄鐵(tie)柱型(xing)散熱(re)器(qi)安裝，也適用于鋼柱型(xing)散熱(re)器(qi)安裝。

圖(tu)2-60為散熱器鉤子制作圖(tu)。

圖2-61 為散熱(re)器卡子制作圖。

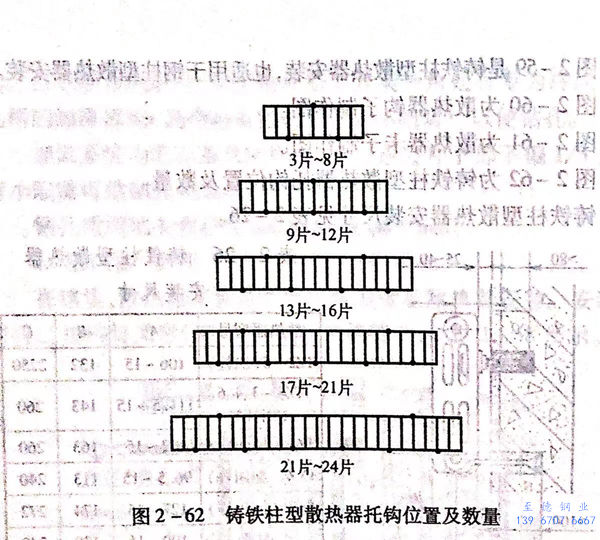

圖2-62為(wei)鑄鐵柱型散熱器托鉤位置(zhi)及數量。

鑄鐵柱(zhu)型散執器安裝尺(chi)寸見表2-26。

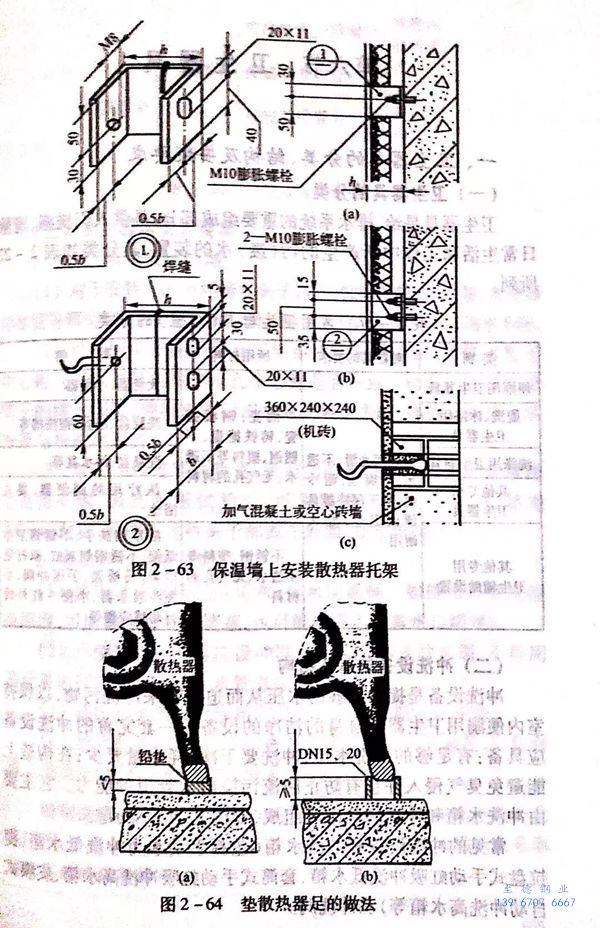

  圖2-63是在有保溫(wen)層、空氣隔層的(de)墻上(shang)安裝散(san)熱(re)器托架（鉤(gou)）的(de)做法(fa)。圖2-63(a)和圖2-63(b)的(de)保溫(wen)層、空氣隔層的(de)總厚度用h表示。散(san)熱(re)器的(de)托鉤(gou)（架）固定(ding)在用14號槽鋼改制的(de)“過渡件”上(shang)。如(ru)用于柱形散(san)熱(re)器的(de)固定(ding)卡等，在槽鋼的(de)腿上(shang)所(suo)需(xu)位置(zhi)鉆ф6.7的(de)孔(kong)(kong)，進行M8普通(tong)螺(luo)紋(wen)攻絲；如(ru)果是柱形散(san)熱(re)器托鉤(gou)，可(ke)鉆?16孔(kong)(kong)將?16托鉤(gou)插入孔(kong)(kong)內焊牢（見圖2-63)。

  圖(tu)2-63(c)是在加氣混凝土或空心磚(zhuan)(zhuan)墻上安裝散(san)熱器(qi)托鉤做法。在所需標高(gao)、位(wei)置用(yong)機磚(zhuan)(zhuan)砌：長(chang)度(du)＝360mm、高(gao)度(du)＝240mm、厚(hou)度(du)同墻厚(hou)度(du)。托鉤上下均(jun)應有(you)不(bu)少于一層整磚(zhuan)(zhuan)；托鉤左右(you)方向凈距均(jun)不(bu)小于120mm。

 由(you)于樓層(ceng)高度(du)和地面(mian)(mian)抹灰厚(hou)度(du)的(de)偏差(cha)而影響立管甩口高度(du)時，只能(neng)采(cai)取鋸或(huo)墊散熱器的(de)足來解決。圖(tu)2-64是墊的(de)方法(fa)，圖(tu)2-64(a)的(de)做(zuo)法(fa)是因為(wei)散熱器與地面(mian)(mian)的(de)間隙(xi)小，而采(cai)用(yong)青鉛；圖(tu)2-64(b)的(de)做(zuo)法(fa)是因為(wei)間隙(xi)較(jiao)大時的(de)做(zuo)法(fa)。如果墊的(de)再高些時，則應點焊在散熱器足上。
