曼(man)內斯曼(man)穿孔工藝(yi)與斯蒂弗(fu)爾穿孔工藝(yi)的(de)對比分析結果如下(xia)：


1. 通(tong)過圖示(shi)對(dui)比

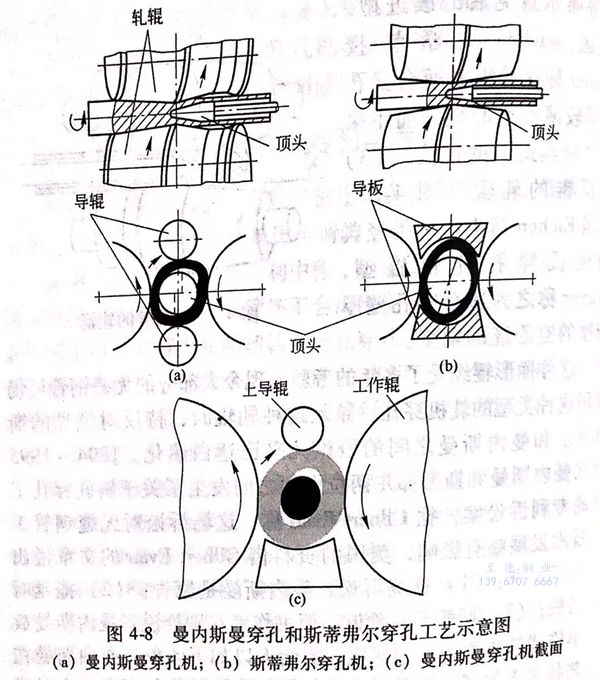

Pfeiffer 博(bo)士和Oberem 分別(bie)以圖4-8說明兩者的區別(bie)，請注意其中(zhong)圖（a)和圖（c)兩圖之間的不同(tong)之處。


圖 4-8.jpg


2. 通(tong)過列(lie)表對比(bi)


曼內(nei)斯曼穿(chuan)孔和斯蒂弗爾穿(chuan)孔工藝的對比如(ru)表 4-1 所示


圖 4-1.jpg


3.  文字(zi)補釋


（1) Pfeiffer 博(bo)士(shi)在《Herstellug Von Rohren》一書中(zhong)(zhong)稱：“兩種斜軋工藝的區別主(zhu)要(yao)在于(yu)孔(kong)(kong)型的封閉(bi)，在曼氏(shi)穿孔(kong)(kong)機中(zhong)(zhong)孔(kong)(kong)型由(you)(you)工作輥和導輥圍成，而斯氏(shi)穿孔(kong)(kong)機中(zhong)(zhong)則用(yong)導板(ban)圍成。兩者變形區主(zhu)要(yao)部分均由(you)(you)軋輥的入口錐和擴徑錐組成”。


（2) Oberem在《近15年來(lai)斜軋(ya)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)的(de)發展》一文中(zhong)稱(cheng)：“在斜軋(ya)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)中(zhong)最為(wei)重要(yao)的(de)是具有固定導(dao)板的(de)斯(si)蒂弗爾穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)，它亦稱(cheng)為(wei)桶形輥(gun)(gun)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)，它主要(yao)與(yu)自動(dong)軋(ya)管(guan)機(ji)(ji)(ji)、連續軋(ya)管(guan)機(ji)(ji)(ji)和(he)三輥(gun)(gun)軋(ya)管(guan)機(ji)(ji)(ji)相配，其(qi)主要(yao)技(ji)術特征(zheng)之(zhi)(zhi)一是軋(ya)輥(gun)(gun)水(shui)平布(bu)置(zhi)(zhi)，導(dao)板垂直布(bu)置(zhi)(zhi)······.處于第二(er)位(wei)的(de)是曼(man)內斯(si)曼(man)穿(chuan)(chuan)孔(kong)(kong)(kong)機(ji)(ji)(ji)，它主要(yao)與(yu)周期軋(ya)管(guan)機(ji)(ji)(ji)相配用(yong)，它的(de)主要(yao)技(ji)術特征(zheng)之(zhi)(zhi)一是，軋(ya)輥(gun)(gun)水(shui)平布(bu)置(zhi)(zhi)和(he)隨動(dong)的(de)上導(dao)輥(gun)(gun)。”

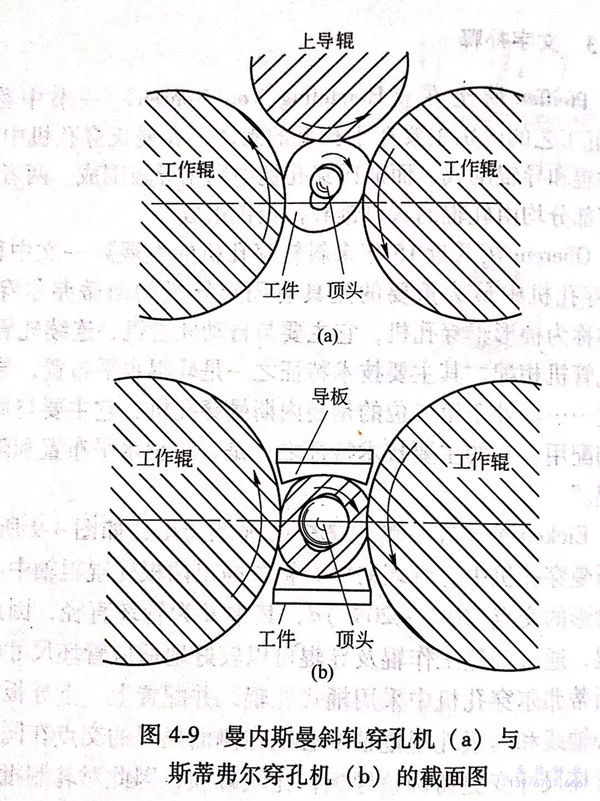

（3) Eicken 博士在(zai)(zai)一篇論(lun)文中(zhong)(zhong)明確地指出：如圖4-9所示，在(zai)(zai)曼內斯(si)曼穿孔機(ji)(ji)中(zhong)(zhong)，管(guan)坯(pi)(pi)(pi)的(de)中(zhong)(zhong)心軸(zhou)線高出兩根軋(ya)輥(gun)(gun)(gun)輥(gun)(gun)(gun)軸(zhou)中(zhong)(zhong)心線在(zai)(zai)側面投(tou)影(ying)的(de)交點（10%~20%)d,其中(zhong)(zhong)d為管(guan)坯(pi)(pi)(pi)直徑，因此(ci)設有上導輥(gun)(gun)(gun)，通過(guo)調(diao)整工作輥(gun)(gun)(gun)及導輥(gun)(gun)(gun)可(ke)以較好地適應管(guan)坯(pi)(pi)(pi)尺(chi)寸的(de)變(bian)更。在(zai)(zai)斯(si)蒂(di)弗爾穿孔機(ji)(ji)中(zhong)(zhong)采用桶式軋(ya)輥(gun)(gun)(gun)，并(bing)配置上、下導板，管(guan)坯(pi)(pi)(pi)的(de)中(zhong)(zhong)心軸(zhou)線和兩根軋(ya)輥(gun)(gun)(gun)輥(gun)(gun)(gun)軸(zhou)中(zhong)(zhong)心線在(zai)(zai)側面投(tou)影(ying)的(de)交點在(zai)(zai)同(tong)一高度上，管(guan)坯(pi)(pi)(pi)尺(chi)寸變(bian)更需調(diao)整導板，比(bi)較麻煩，因此(ci)對軋(ya)制批量較大，管(guan)坯(pi)(pi)(pi)尺(chi)寸變(bian)更不太頻繁(fan)的(de)鋼管(guan)生產來(lai)說比(bi)較適合(he)。


圖 4-9.jpg


（4) 蘇聯(lian)葉爾莫拉(la)耶夫(fu)在(zai)《鋼(gang)管(guan)車(che)間機(ji)(ji)械設備》一書(shu)中(zhong)(zhong)稱：在(zai)自動(dong)軋(ya)管(guan)機(ji)(ji)組(zu)中(zhong)(zhong)，穿孔機(ji)(ji)軋(ya)輥(gun)的工作部分系由兩個錐形體組(zu)成，而在(zai)周(zhou)期式軋(ya)管(guan)機(ji)(ji)組(zu)中(zhong)(zhong)軋(ya)輥(gun)除有兩個錐形體外，還有用(yong)于(yu)荒(huang)管(guan)定徑(jing)的突緣。因此，周(zhou)期式軋(ya)管(guan)機(ji)(ji)組(zu)中(zhong)(zhong)······穿孔機(ji)(ji)軋(ya)輥(gun)的輥(gun)身(shen)長度顯(xian)然要比自動(dong)軋(ya)管(guan)機(ji)(ji)組(zu)的大。


    為了生產直徑不大的不銹(xiu)鋼(gang)管，設置和裝有兩個工作輥和上下導板的斜軋機。在這種況下，輔助輥的直徑很小，這樣的軋輥因其強度不夠而不能采用。在自動軋管機組的穿孔機上也裝置上下導板，在這種情況下，可以得到封閉的孔型，因而可以生產較薄的荒管。


   當在斜軋(ya)機上(shang)(shang)軋(ya)制(zhi)時，所軋(ya)制(zhi)的(de)鋼坯的(de)中(zhong)心線處(chu)于軋(ya)輥(gun)(gun)所在的(de)平面內（或平面稍高）。在軋(ya)制(zhi)中(zhong)等尺寸直(zhi)徑不(bu)銹鋼管的(de)荒管時可以裝(zhuang)(zhuang)設上(shang)(shang)輔助輥(gun)(gun)以代替(ti)上(shang)(shang)導(dao)板，而保留下導(dao)板。在軋(ya)制(zhi)大直(zhi)徑鋼管的(de)荒管時，可以裝(zhuang)(zhuang)設上(shang)(shang)下輥(gun)(gun)以代替(ti)上(shang)(shang)下導(dao)板。


   在蘇聯技術文(wen)獻中不(bu)以(yi)曼(man)內斯(si)曼(man)和斯(si)蒂(di)弗爾來命名斜軋(ya)穿孔機(ji)(ji)，而以(yi)與之相(xiang)配的軋(ya)管(guan)機(ji)(ji)和管(guan)坯直徑大小來說(shuo)明兩者的區別。


（5)《無縫的(de)(de)(de)(de)故(gu)事》一(yi)(yi)(yi)書的(de)(de)(de)(de)第(di)三章是第(di)一(yi)(yi)(yi)部(bu)分的(de)(de)(de)(de)小結，該書第(di)一(yi)(yi)(yi)部(bu)分題(ti)為(wei)“關于(yu)(yu)曼(man)(man)(man)內斯(si)(si)曼(man)(man)(man)和(he)斯(si)(si)蒂(di)弗(fu)爾(er)穿(chuan)(chuan)孔(kong)工(gong)藝專利(li)的(de)(de)(de)(de)史話”，但(dan)最后對于(yu)(yu)這(zhe)兩(liang)種穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)的(de)(de)(de)(de)區(qu)別卻是不甚(shen)了了。書中涉及(ji)這(zhe)兩(liang)種穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)的(de)(de)(de)(de)區(qu)別的(de)(de)(de)(de)敘(xu)述是從扭變著手的(de)(de)(de)(de)，談到(dao)了輥型，而且稱(cheng)桶(tong)形軋(ya)(ya)輥為(wei)曼(man)(man)(man)內斯(si)(si)曼(man)(man)(man)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)的(de)(de)(de)(de)特征(zheng)，但(dan)是對導(dao)圍工(gong)具卻只(zhi)字未提(ti)。而德國學(xue)者(zhe)卻正好與此相(xiang)反。這(zhe)主(zhu)要表現在：a. 稱(cheng)桶(tong)形軋(ya)(ya)輥為(wei)斯(si)(si)蒂(di)弗(fu)爾(er)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)所用；b. 提(ti)出主(zhu)要以(yi)導(dao)板導(dao)輥來(lai)區(qu)別兩(liang)者(zhe)。實(shi)際(ji)(ji)上(shang)這(zhe)兩(liang)種穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)的(de)(de)(de)(de)歷(li)史淵源在于(yu)(yu)專利(li)申請和(he)后來(lai)的(de)(de)(de)(de)訴(su)訟案，而構成訴(su)訟案的(de)(de)(de)(de)主(zhu)題(ti)是“扭變”。實(shi)際(ji)(ji)上(shang)這(zhe)完(wan)全是托詞(ci)，所以(yi)蘇聯(lian)學(xue)者(zhe)的(de)(de)(de)(de)解釋還是比較(jiao)令人滿(man)意(yi)的(de)(de)(de)(de)，而關于(yu)(yu)曼(man)(man)(man)內斯(si)(si)曼(man)(man)(man)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)和(he)斯(si)(si)蒂(di)弗(fu)爾(er)穿(chuan)(chuan)孔(kong)機(ji)(ji)(ji)的(de)(de)(de)(de)提(ti)法權且留下(xia)來(lai)以(yi)供(gong)閱讀外(wai)文資料(liao)時參考。
