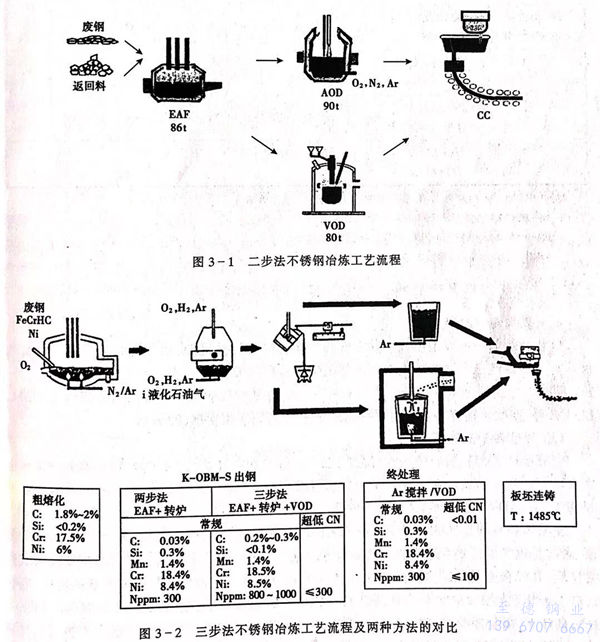

不銹鋼冶煉工藝有兩種方法：一種是20紀70年代初開發的二步法，即EAF+AOD法或VOD法（圖3-1);另一種是20世紀80年代開發的三步法，即EAF+轉爐（MRP,K-OBM或LD-OB)+VOD法（圖3-2).這兩種方法各具特點。二步法主要是EAF+AOD多在專業化不銹鋼生產廠采用，冶煉鋼種基本不受限制（除C+N≤250ppm),與連鑄匹配比較容易，投資和生產成本較低。

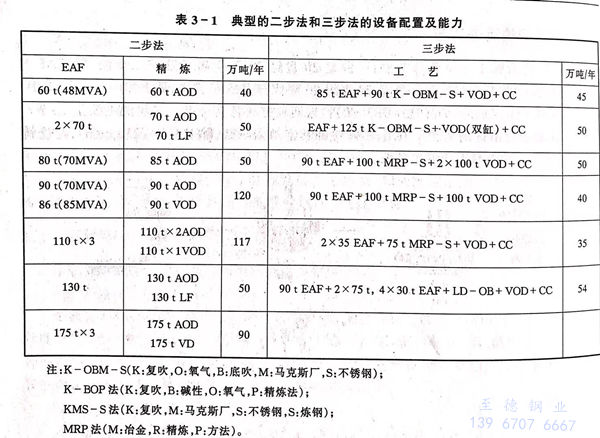

 該法(fa)(fa)約(yue)占(zhan)不銹鋼(gang)(gang)總產量(liang)的(de)70%.三步(bu)法(fa)(fa)的(de)主要優(you)點(dian)是可以(yi)節省氬(ya)氣消耗(hao)，轉爐的(de)襯壽命比AOD高(gao)；同時由(you)于有VOD因(yin)而可以(yi)更容易冶煉(lian)超(chao)低(di)碳(tan)、氮，高(gao)鋁和(he)含鈦(tai)不銹鋼(gang)(gang)。目(mu)前(qian)二步(bu)法(fa)(fa)和(he)三步(bu)法(fa)(fa)各占(zhan)不銹鋼(gang)(gang)總冶煉(lian)量(liang)的(de)70%和(he)20%.典型的(de)設備(bei)配置情況見表3-1。
