在直流鈍化電位的基礎上疊加一定頻率和幅值的對稱方波對不銹(xiu)鋼進行鈍化，獲得載波鈍化膜。載波鈍化膜的穩定性和耐蝕性遠優于直流鈍化膜。鈍化過程中方波參數的變化對載波鈍化膜的穩定性和耐蝕性有一定的影響。

 中科院金屬(shu)腐(fu)蝕(shi)與防蝕(shi)研究(jiu)所杜天保等人(ren)用在直流電(dian)位的基礎上(shang)施加一(yi)個(ge)方波(bo)電(dian)波(bo)對1Cr25不銹鋼(gang)電(dian)極(ji)進行鈍化。

1. 電(dian)極

  為1Cr25不銹鋼圓(yuan)棒Φ1.0cm,其化(hua)學(xue)成分(fen)為含(han)(han)鐵量(liang)(liang)67.2%,含(han)(han)鉻(ge)量(liang)(liang)25.7%,含(han)(han)錳(meng)量(liang)(liang)5.4%,含(han)(han)鉬量(liang)(liang)2%,含(han)(han)鎳量(liang)(liang)＜0.4%.采(cai)用(yong)(yong)環氧樹(shu)脂涂封電極(ji)，只露出工作表(biao)面，依次(ci)用(yong)(yong)400#、1000#金相砂紙打磨光亮，再用(yong)(yong)丙酮、一次(ci)蒸(zheng)餾(liu)水沖(chong)洗(xi)干凈(jing)。

2. 鈍化

硫酸（H₂SO₄)  50g/L  、陰極還原時間  5分鐘  、陰極還原電位  -800mV 。然(ran)后進行(xing)載波鈍(dun)化。鈍(dun)化時直(zhi)流電位恒定400mV。

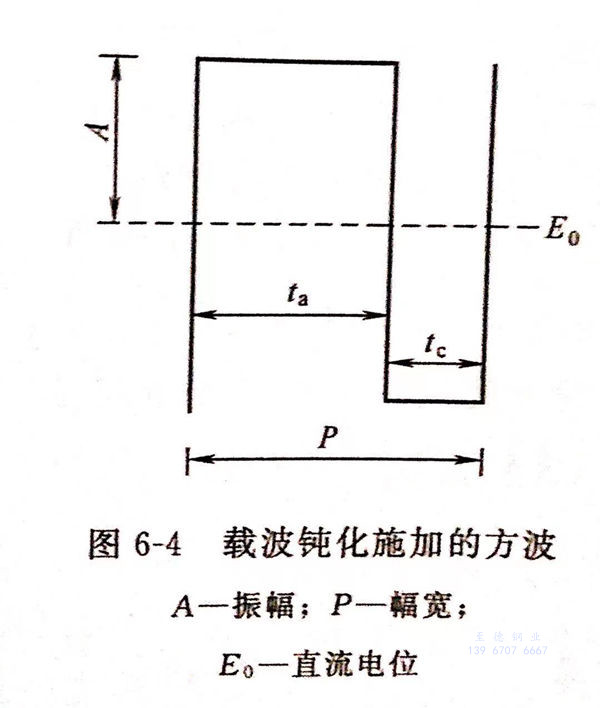

載波(bo)鈍化(hua)時在直流(liu)電位的基礎上疊加(jia)方波(bo)鈍化(hua)時間10分鐘,得到載波(bo)鈍化(hua)膜，所加(jia)方波(bo)見圖6-4。

3. 電位衰減曲(qu)線測定

  載波鈍化膜浸泡在溶液中，電位突然降至腐蝕電位時的時間定為衰減時間t_p。

4. 陽極極化(hua)曲線測(ce)定

當電位衰減至腐蝕電位時，以5mV/s的掃描速率進行陽極極化，測得最大活化電流i_s和維鈍電流i_p。

5. 陰極還原曲線的測定

載波鈍化膜浸泡在溶液中，控制電位在-650mV,測量陰極還原電流，電流突然上升時的時間定為活化時間t_a。

所有(you)電位(wei)均相對于SCE，實驗(yan)在室溫中進(jin)行。
