一、KCA、KCB鍍鉻添加劑
1. 鍍鉻工藝電流效率的提高
鍍(du)(du)(du)鉻(ge)(ge)(ge)工(gong)藝(yi)的(de)(de)(de)(de)電(dian)(dian)流效(xiao)(xiao)率低(di)，一般只(zhi)有10%~13%.特別(bie)是鍍(du)(du)(du)較厚(hou)鉻(ge)(ge)(ge)層(ceng)的(de)(de)(de)(de)硬(ying)鉻(ge)(ge)(ge)工(gong)藝(yi)，要(yao)鍍(du)(du)(du)0.05mm 厚(hou)的(de)(de)(de)(de)鉻(ge)(ge)(ge)層(ceng)，往往需耗時100min(假定電(dian)(dian)流密度(du)為(wei)(wei)(wei)50A/dm2，電(dian)(dian)流效(xiao)(xiao)率為(wei)(wei)(wei)13%).而一般的(de)(de)(de)(de)耐磨(mo)鍍(du)(du)(du)硬(ying)鉻(ge)(ge)(ge)的(de)(de)(de)(de)厚(hou)度(du)常(chang)常(chang)都在0.05mm以(yi)上(shang)，為(wei)(wei)(wei)了提高(gao)生(sheng)產效(xiao)(xiao)率，縮短電(dian)(dian)鍍(du)(du)(du)時間(jian)，故(gu)開發鍍(du)(du)(du)鉻(ge)(ge)(ge)新型高(gao)效(xiao)(xiao)低(di)成本的(de)(de)(de)(de)添加(jia)(jia)(jia)劑(ji)具有十分重(zhong)要(yao)的(de)(de)(de)(de)意義(yi)。但近年來鍍(du)(du)(du)鉻(ge)(ge)(ge)添加(jia)(jia)(jia)劑(ji)的(de)(de)(de)(de)研究熱點是稀土陽離子添加(jia)(jia)(jia)劑(ji)，電(dian)(dian)流效(xiao)(xiao)率可(ke)提高(gao)1.3倍，即可(ke)達(da)到(dao)17.1%,而市(shi)面上(shang)所售為(wei)(wei)(wei)含稀土陽離子的(de)(de)(de)(de)氟(fu)(fu)化(hua)物或氟(fu)(fu)化(hua)配合物作(zuo)為(wei)(wei)(wei)鍍(du)(du)(du)鉻(ge)(ge)(ge)添加(jia)(jia)(jia)劑(ji)，其價格較高(gao)，穩定性較差，而氟(fu)(fu)化(hua)物對陽極(ji)(ji)鉛(qian)的(de)(de)(de)(de)腐蝕(shi)(shi)也很嚴重(zhong)，使(shi)用戶望而生(sheng)畏。即使(shi)使(shi)用鉛(qian)銻、鉛(qian)銻錫合金(jin)為(wei)(wei)(wei)陽極(ji)(ji)，腐蝕(shi)(shi)仍有存在。值得(de)慶幸(xing)的(de)(de)(de)(de)是，目(mu)前開發的(de)(de)(de)(de)有機添加(jia)(jia)(jia)劑(ji)，不含稀土添加(jia)(jia)(jia)劑(ji)，也不含氟(fu)(fu)化(hua)物，已經面市(shi)多年，在提高(gao)鍍(du)(du)(du)鉻(ge)(ge)(ge)電(dian)(dian)流效(xiao)(xiao)率方面可(ke)以(yi)達(da)到(dao)20%以(yi)上(shang)，而且(qie)在整平性和光亮度(du)上(shang)也有顯著的(de)(de)(de)(de)提高(gao)。

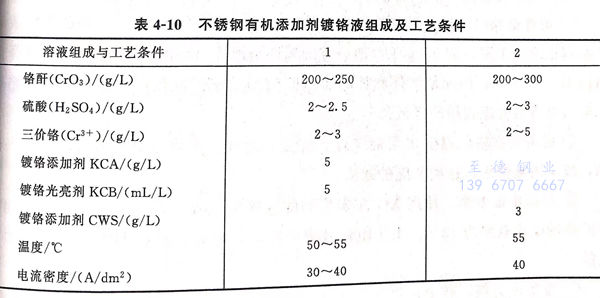

2. 不銹(xiu)鋼有機添加劑鍍(du)鉻液組成及工(gong)藝條件見表4-10
3. 說明
①. KCA添加(jia)劑(ji)(ji)和KCB光(guang)亮劑(ji)(ji)均為國產有(you)機磺酸類物(wu)，具有(you)極強的(de)抗(kang)氧(yang)化性(xing)，在鉻(ge)(ge)酸中不(bu)被氧(yang)化分解。A劑(ji)(ji)具有(you)提(ti)高整平度、快(kuai)速沉積鉻(ge)(ge)層的(de)作用(yong)，B劑(ji)(ji)具有(you)提(ti)高光(guang)亮度和硬度的(de)作用(yong)，兩者相(xiang)互(hu)配合使(shi)用(yong)，可(ke)(ke)使(shi)光(guang)亮度相(xiang)得(de)益彰(zhang)的(de)增大(da)。B劑(ji)(ji)與其他類型(xing)鍍(du)鉻(ge)(ge)添加(jia)劑(ji)(ji)合用(yong)也(ye)可(ke)(ke)提(ti)高鍍(du)鉻(ge)(ge)層的(de)光(guang)亮度，是一種(zhong)(zhong)廣譜光(guang)亮劑(ji)(ji)，但不(bu)可(ke)(ke)過量使(shi)用(yong)，以(yi)免增大(da)內應力(li)，發生脆性(xing)作用(yong)。［這兩種(zhong)(zhong)添加(jia)劑(ji)(ji)和光(guang)亮劑(ji)(ji)經常(chang)被采用(yong)，與同種(zhong)(zhong)類型(xing)外國產品相(xiang)比并不(bu)遜色。不(bu)銹鋼直接(jie)鍍(du)鉻(ge)(ge)時，在施鍍(du)開始時采用(yong)電流(liu)(liu)階梯(ti)式升(sheng)高，從3A/d㎡2、3.5A/dm、4A/dm.....至額定電流(liu)(liu)密度，每次電流(liu)(liu)升(sheng)高間隔幾分鐘，以(yi)提(ti)高鉻(ge)(ge)層的(de)結合力(li)，此時產生氫氣還原表(biao)面氧(yang)化膜。
②. CWS鍍鉻(ge)添(tian)加劑主要組成為酰化(hua)烷(wan)基磺酸(suan)，由國(guo)(guo)外進口，價格比(bi)國(guo)(guo)產要稍(shao)高些(xie)，可(ke)獲得(de)光亮、細致的(de)鉻(ge)層，當電流密度在40A/d㎡,每小時(shi)可(ke)鍍得(de)0.04mm,鉻(ge)層維(wei)氏硬(ying)度可(ke)達(da)800HV。
二、XG-A鍍鉻走位劑
1. 鍍液成分(fen)及操(cao)作(zuo)條件
鉻酐 120~250g/L(Bé12°~23°)
硫(liu)酸(suan) 0.6~1.2g/L[m(鉻酐）：m(硫(liu)酸(suan)）＝200:1]
三價(jia)鉻 0.5~3.0g/L(開缸時）
XG-A走(zou)位劑 1~2g/L(消耗量(liang)：每添加(jia)1kg鉻酐時補加(jia)走(zou)位劑10g)
溫(wen)度 32~50℃ 、 電(dian)流密(mi)度 15~50A/d㎡
2. 經濟效(xiao)益
①. 可(ke)降低鉻(ge)(ge)酐濃度，形(xing)狀簡單(dan)的(de)產(chan)品(pin)鉻(ge)(ge)酐取下(xia)限，如(ru)150g/L,凹凸較復雜的(de)產(chan)品(pin)則(ze)鉻(ge)(ge)酐取上限，如(ru)250g/L.而通常的(de)裝飾鉻(ge)(ge)鍍液的(de)鉻(ge)(ge)酐高達350g/L,可(ke)降低鉻(ge)(ge)酐40%~70%,因而使鍍件和掛具出槽時帶出的(de)鉻(ge)(ge)酐損耗減少，有利于(yu)含鉻(ge)(ge)廢水對六價鉻(ge)(ge)的(de)處理費用的(de)降低。
②. 鍍液可在(zai)較低溫(wen)度32℃時工作(zuo)，在(zai)夏季的氣(qi)溫(wen)下可以對鍍鉻(ge)液停止供熱(re)保(bao)溫(wen)，減少用電費(fei)用，達到節能的效果。
③. 提(ti)(ti)高電(dian)(dian)流(liu)效(xiao)(xiao)率(lv)，使用XG-A走(zou)位劑的鍍(du)鉻電(dian)(dian)流(liu)效(xiao)(xiao)率(lv)可(ke)達18%~25%,而標準鍍(du)鉻的電(dian)(dian)流(liu)效(xiao)(xiao)率(lv)為13%.由于電(dian)(dian)流(liu)效(xiao)(xiao)率(lv)的提(ti)(ti)高，可(ke)減少(shao)(shao)鍍(du)鉻時間1/3,可(ke)減少(shao)(shao)用電(dian)(dian)量。
④. 覆蓋能(neng)力高，普通鍍(du)鉻深(shen)孔能(neng)鍍(du)進(jin)25%~30%,而用(yong)XG-A走(zou)位劑的(de)深(shen)孔能(neng)鍍(du)進(jin)80%以(yi)上(shang)，使(shi)鍍(du)層厚(hou)度的(de)分布也較均勻。

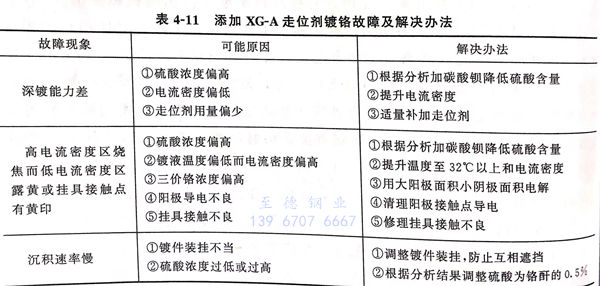

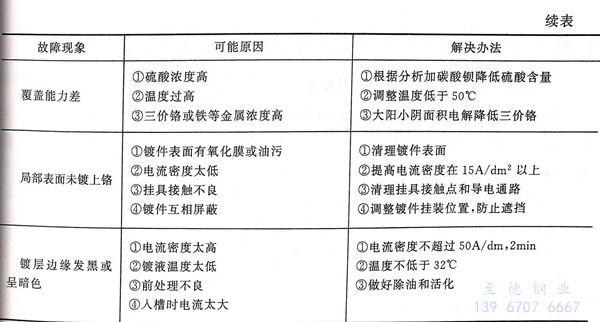

3. 常(chang)見故障及解決辦法見表4-11。
