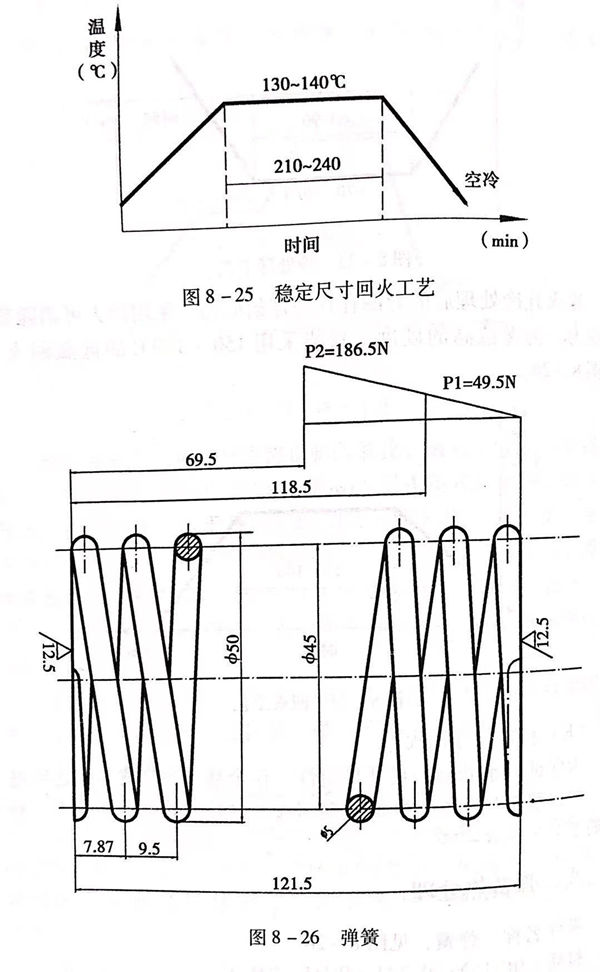

零件名稱(cheng)：不銹鋼彈簧，見(jian)圖8-26.

材質：0Cr15Ni7Mo2Al(PH15-7Mo)。

熱處理要求：淬火回火硬(ying)度42~48HRC。

1. 零件常(chang)見的(de)失效形式及應(ying)具(ju)備(bei)的(de)性能

  彈簧(huang)(huang)是機械設(she)備中的重要(yao)零件，主要(yao)起緩沖和(he)(he)減震的作用(yong)，有的彈簧(huang)(huang)在(zai)需(xu)要(yao)產生(sheng)和(he)(he)恢復變(bian)形時，將機械動(dong)能轉換為(wei)形變(bian)能，或者將形變(bian)能轉換為(wei)機械動(dong)能。機械運行(xing)中，彈簧(huang)(huang)出現故障，會(hui)影響整個設(she)備的功(gong)能，所以(yi)，彈簧(huang)(huang)應根(gen)據(ju)設(she)計要(yao)求(qiu)，保(bao)證其(qi)使用(yong)功(gong)能。彈簧(huang)(huang)在(zai)外(wai)力(li)(li)作用(yong)時，根(gen)據(ju)力(li)(li)的大(da)小，保(bao)持規定的變(bian)形度(du)是重要(yao)的條件之(zhi)一，一般(ban)用(yong)熱處(chu)理后的硬度(du)作為(wei)常見(jian)的考核指標。這個彈簧(huang)(huang)是某重要(yao)設(she)備用(yong)的螺旋(xuan)壓簧(huang)(huang)，除要(yao)求(qiu)硬度(du)和(he)(he)檢測力(li)(li)與變(bian)形度(du)的對應關(guan)系外(wai)，還要(yao)求(qiu)具有耐腐蝕性。

2. 材料選用原則和熱處理工藝選擇

  彈簧需要有(you)耐腐蝕(shi)性，所(suo)以(yi)，在不(bu)銹鋼范圍內選擇材料。在不(bu)銹鋼中，半奧(ao)氏體沉淀(dian)硬化不(bu)銹鋼具(ju)有(you)較高(gao)的(de)屈(qu)服極限和(he)屈(qu)強比，可通過熱處理方法調整(zheng)性能，適合制造彈簧。該彈簧材料選用半奧(ao)氏體沉淀(dian)硬化不(bu)銹鋼0Cr15Ni7Mo2Al。

3. 零件主(zhu)要加(jia)工工序

  拉絲－固(gu)溶(rong)處理（A)-加工成形－調整(zheng)處理（B)-修形－時效沉淀硬(ying)化處理（C)-硬(ying)檢(jian)查－矯形－檢(jian)查。

4. 熱處理工藝分析(xi)及應注意問題

 a. 固(gu)溶處(chu)理

  0Cr15Ni7Mo2Al做彈簧(huang)用(yong)鋼(gang)絲(si)的(de)固(gu)(gu)(gu)溶(rong)處(chu)(chu)理，一般在鋼(gang)絲(si)生(sheng)產廠用(yong)專(zhuan)用(yong)熱處(chu)(chu)理設備(bei)進(jin)行。這種制作彈簧(huang)用(yong)鋼(gang)絲(si)的(de)固(gu)(gu)(gu)溶(rong)處(chu)(chu)理必須保證無脫碳、無氧化(hua)，所以，一般是在浴爐中進(jin)行的(de)。固(gu)(gu)(gu)溶(rong)處(chu)(chu)理加熱至(zhi)1050~1070℃,保溫(wen)時間依設備(bei)不同而定，采用(yong)水冷(leng)卻(que)。經(jing)過固(gu)(gu)(gu)溶(rong)處(chu)(chu)理的(de)0Cr15Ni7Mo2A1硬度很(hen)低，不超過120HB,便于加工成各種彈簧(huang)。

 b. 調整處(chu)理

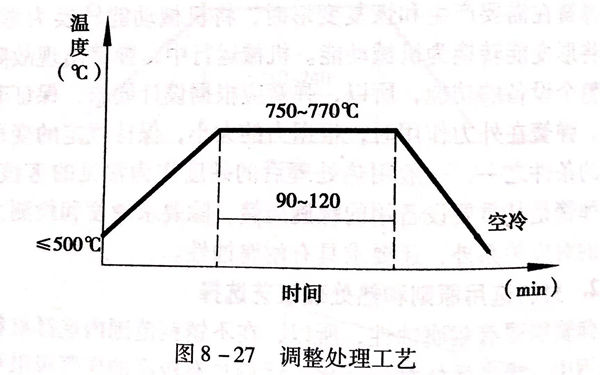

  0Cr15Ni7Mo2Al是(shi)(shi)半奧(ao)氏體(ti)型沉淀硬(ying)化不銹鋼，Ms點(dian)很低(di)，固(gu)溶(rong)處理(li)后(hou)基本是(shi)(shi)奧(ao)氏體(ti)組織，必須經(jing)過調整處理(li)，見圖8-27,使Ms點(dian)提(ti)高(gao)。經(jing)750~770℃調整處理(li)后(hou)，Ms點(dian)可提(ti)高(gao)至(zhi)90℃左(zuo)右。冷卻(que)后(hou)的組織基本是(shi)(shi)板條狀馬氏體(ti)，硬(ying)度可達300HB。

  當然，這個調(diao)整處理是在用鋼絲卷制成(cheng)彈簧后進(jin)行的。

 c. 時效(xiao)沉淀硬化處理

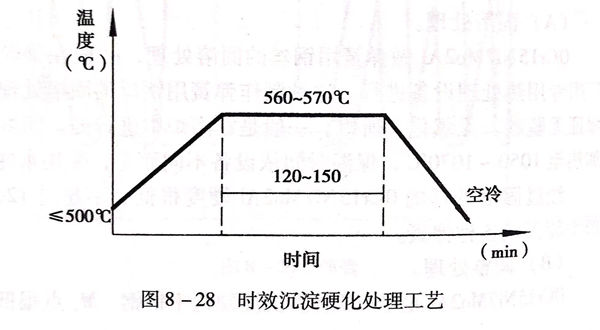

  經(jing)過調整處(chu)理，材料的(de)組織基本上是板條狀(zhuang)馬氏體，在此基礎上應進行時(shi)(shi)效沉(chen)淀硬(ying)化處(chu)理，見圖8-28,使鋁、鉬等沉(chen)淀相(xiang)充分沉(chen)淀析出，使材料得到強(qiang)化，獲得技術要求(qiu)提出的(de)性能。0Cr15Ni7Mo2Al彈簧(huang)經(jing)560~570℃時(shi)(shi)效處(chu)理后，硬(ying)度可達45HRC,滿(man)足了設計的(de)要求(qiu)。
